プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LP5014ANL/LP5014NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部品番号: |
LP5014ANL / LP5014NL |
製品タイプ: |
デュアルポート1000Base-T磁気モジュール |
ピン: |
48 |
Apllication: |
ギガビットイーサネット2ポート |
元のMunafactuer: |
link-pp |
無料サンプル: |
利用可能 |
部品番号: |
LP5014ANL / LP5014NL |
製品タイプ: |
デュアルポート1000Base-T磁気モジュール |
ピン: |
48 |
Apllication: |
ギガビットイーサネット2ポート |
元のMunafactuer: |
link-pp |
無料サンプル: |
利用可能 |

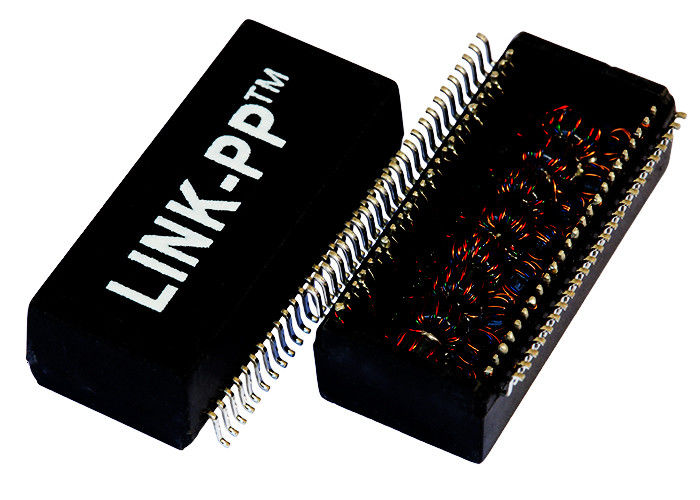

のLP5014ANL / LP5014NL は、高性能のギガビットイーサネットトランス で、1000Base-Tアプリケーション向けに設計されています。デュアルポート磁気モジュールにより、絶縁、信号完全性、EMI抑制
を提供し、信頼性の高いイーサネット接続を実現します。
このコンポーネントは、LAN-on-Motherboard (LOM)、スイッチ、ハブ、SOHO ADSLモデム、ネットワークインターフェースカード
|
仕様トレーダー |
PN |
メーカー PN | メーカー |
| LP5014ANL / LP5014NL | LP5014ANL / LP5014NL | LP5014ANL / LP5014NL |
LINK-PP |
| 1000Base-T磁気モジュール | シリーズ | トランスタイプ | アプリケーション |
| ターン比 | LANトランス | 絶縁とデータインターフェース | 1000 Base-T |
| 1:1 | 実装タイプ | サイズ/寸法 | 高さ - 着座 (最大) |
| 単価 | 表面実装 | 28.00mm x 15.40 mm | 7mm |
電気的仕様（@ 25℃）1. 挿入損失 (1～100 MHz):
最大-1.4 dB
2. 戻り損失 (dB min):
• 1～30 MHz: -16
• 40 MHz: -14.4
• 50 MHz: -13.1
• 60～80 MHz: -12
• 100 MHz: -10
3. クロストーク (dB min):
• 30 MHz: -43.5
• 60 MHz: -37.5
• 100 MHz: -33
4. DCMR (dB min):
• 30 MHz: -45
• 60 MHz: -40
