部品番号: | 0826 1X1 GHF | 量産: | 0826 1X1 GHF |
---|---|---|---|
元の Munafactuer: | LINK-PP | アプリケーション: | 10/100/1000Base-T POE+ |
家族: | コネクターは、相互に連結します | Mouting: | 側面の記入項目 POE+ |
ハイライト: | poe rj45 の pinout,イーサネット上の Rj45 力 |

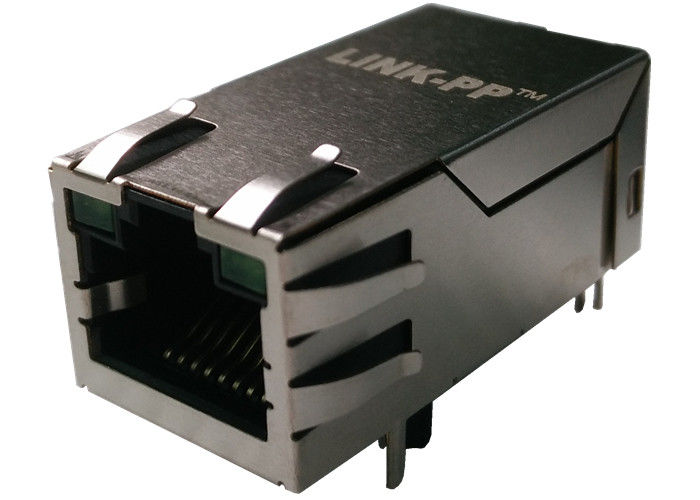

ベル0826-1X1-GH-F | Magjack 08261X1TGH-F | ギガビットPOE+ | Ethernet+上のRJ45力 |
ベル- MagJackの統合されたコネクター モジュール0826-1X1-GH-F Cross/PDF/datasheet/Price/3D/Cross
10/100/1000の基盤T、AutoMDIXのEthernet+ (PoE+)上の力
穴のモジュラー コネクター-磁気学のジャッキを通して
90°の角度(右の)
黄橙色緑
保護される、EMI指
電気指定@25℃
1.Inductance:350uH分
@ 100KHz、0.1Vの8mA DCバイアス
2.Turns比率(±2%):1CT∶1CT
3.Insertion損失:
1-100MHz:-最高1.0dB
4.Return損失(負荷100Ω):
1-30MHz:- 18dB分
30-60MHz:- 16dB分
60-80MHz:- 12dB分
80-100MHz:- 10dB分
5.Crosstalk:
1-100MHz:- 30dB分
6.Commonモード拒絶:
1-100MHz:- 30dB分
7.Hipot:1500Vrms分@60Hz
8.Operating温度:-40℃~+85℃.
注:
SOHO (ADSLのようなサポート アプリケーションへの1.Designed、
変復調装置)、LANマザーボード(LOM)、ハブおよびスイッチ。
2.Meets IEEE 802.3atの指定
PoEの適用のための3.Single港のコネクター
4.Connector材料:
収容:熱可塑性UL94V-0
接触/盾:銅合金
盾のめっき:ニッケル
接触めっき:マイクロインチ最低金6。接触域。
5.Waveはんだの先端温度:最高265℃
波のはんだの先端温度の時間:最高5秒
Rj45 Magjackギガビットとベル0826-1X1-GH-F POEはIEEE802.3at LPJK6064AONLを伸ばします | ||
---|---|---|
