仕様: |
J0C-0003NL |
部品番号: |
LPJ19113DNL |
シリーズ: |
RJ45 コンネクタ |
イーサネット: |
10/100BASE-TX |
取り付け: |
表面マウント (SMT) |
絶縁電圧: |
1500Vrms |
ターン比: |
送信:1CT:1 / 受信:1CT:1 |
オークル・CL: |
≥350μH |
仕様: |
J0C-0003NL |
部品番号: |
LPJ19113DNL |
シリーズ: |
RJ45 コンネクタ |
イーサネット: |
10/100BASE-TX |
取り付け: |
表面マウント (SMT) |
絶縁電圧: |
1500Vrms |
ターン比: |
送信:1CT:1 / 受信:1CT:1 |
オークル・CL: |
≥350μH |

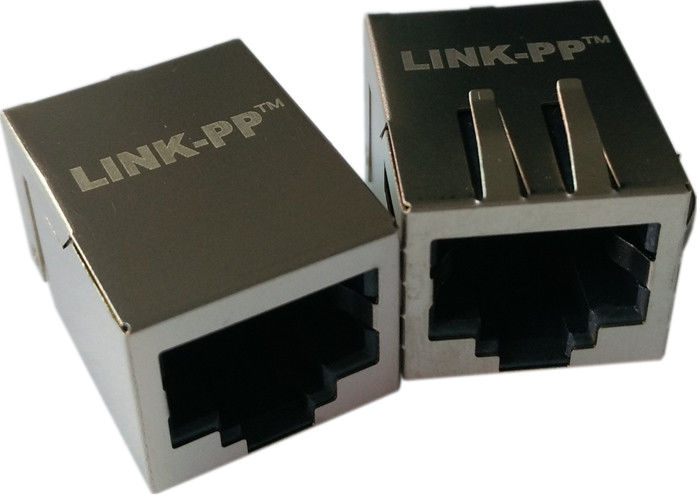

イーサネットトランスがコネクタハウジング内に統合されているため、基板面積の要件が削減されます。 は、統合マグネット（MagJack）付きシングルポートRJ45コネクタで、10/100Base-TXイーサネットアプリケーション
これはPulseJack J0Cシリーズに属し、イーサネット絶縁トランスとコモンモードフィルタリングをコネクタハウジング内に統合しており、PCB設計を簡素化し、EMI性能を向上させます。
このデバイスは、表面実装（SMT）フットプリントと薄型構造を採用しており、ルーター、セットトップボックス、産業用コントローラーなどのコンパクトなネットワークデバイスに適しています。
| パラメータ | 仕様 |
|---|---|
| 巻数比 | 1CT:1 (TX)、1CT:1 (RX) |
| コネクタの向き | タブアップ |
| LEDインジケータ | 緑/黄 |
| EMIフィンガー | あり |
| BST回路 | なし |
| 周波数 | 挿入損失（最大） |
|---|---|
| 1～65 MHz | -1.0 dB |
| 周波数 | リターンロス（最小） |
|---|---|
| 1～10 MHz | -20 dB |
| 30 MHz | -16 dB |
| 60～80 MHz | -12 dB |
| 周波数 | クロストーク（最小） |
|---|---|
| 1～10 MHz | -40 dB |
| 30～60 MHz | -35 dB |
| 60～100 MHz | -30 dB |
| 周波数 | CMR（最小） |
|---|---|
| 1～50 MHz | -30 dB |
| 50～130 MHz | -20 dB |
| パラメータ | 仕様 |
|---|---|
| 耐電圧（Hi-Pot） | 1500 Vrms @ 60 Hz |
| パラメータ | 仕様 |
|---|---|
| コネクタタイプ | 統合マグネット付きRJ45 |
| ポート構成 | 1×1 |
| コンタクト数 | 8P8C |
| 実装タイプ | 表面実装（SMT） |
| 向き | 直角（90°） |
| シールド | シールド付き |
| ハウジング材質 | 高耐熱性熱可塑性樹脂 |
| コンタクト材質 | リン青銅 |
| コンタクトメッキ | 金メッキ（ニッケル下地） |
| PCB上面高さ | 約13.6 mm |
向けのコンパクトで信頼性の高いソリューションを提供します。イーサネットトランスがコネクタハウジング内に統合されているため、基板面積の要件が削減されます。10/100Base-TXイーサネットインターフェイス組み込みネットワークシステム、ルーター、スイッチ、産業用イーサネット機器一般的な用途には、ルーター、スイッチ、組み込みネットワークデバイスなどがあります。
Q2: J0C-0003NLにはイーサネットトランスが含まれていますか？
このコネクタは、
LAN絶縁トランスとコモンモードフィルタリングを統合しており、外部マグネットが不要になります。Q3: J0C-0003NLはどのイーサネット速度をサポートしていますか？
10 Mbpsおよび100 Mbpsイーサネット（10/100Base-TX）ネットワークをサポートしています。Q4: J0C-0003NLはどのようなPCB実装タイプを使用していますか？
表面実装（SMT）PCBアセンブリ向けに設計されており、自動化された製造に適しています。統合マグジャックコネクタを使用する利点
1. PCBスペースの削減イーサネットトランスがコネクタハウジング内に統合されているため、基板面積の要件が削減されます。2. 回路設計の簡素化
3. EMI性能の向上
4. 組み立てコストの削減
J0C-0003NL SMT RJ45ジャック 結論
は、
向けのコンパクトで信頼性の高いソリューションを提供します。内蔵マグネット、強力なEMI性能、標準RJ45接続により、IEEEネットワーキング規格に準拠しながらイーサネットハードウェア設計を簡素化します。これにより、組み込みネットワークシステム、ルーター、スイッチ、産業用イーサネット機器
