プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO 9001,ISO 14001,UL,SGS,REACH168
モデル番号: LPJ19911ADNL
文書: LPJ19911ADNL.pdf
支払及び船積みの言葉
最小注文数量: 60pcs
価格: $0.75
パッケージの詳細: 60pcs/tray、か巻き枠のパッケージ
受渡し時間: in 株式船 今日
支払条件: TT、NET30/60/90幾日
供給の能力: 5,000 万 PCS/月
互換性のあるブランド: |
ワース |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
100Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
smt |
はんだタイプ: |
退潮 |
動作温度範囲: |
-40℃～+85℃ |
互換性のあるブランド: |
ワース |
ポートの数: |
1x1 |
ラッチ: |
上 |
データレート: |
100Base-T |
PoE: |
非 |
LED オプション: |
と |
EMl タブ: |
と |
取付タイプ: |
smt |
はんだタイプ: |
退潮 |
動作温度範囲: |
-40℃～+85℃ |
LPJ19911ADNL SMT RJ45、統合10/100BASE-Tマグネティクス、EMIスプリングフィンガー、LEDオプション、リフロー対応、-40～+85℃。データシート＆クロスリファレンス。

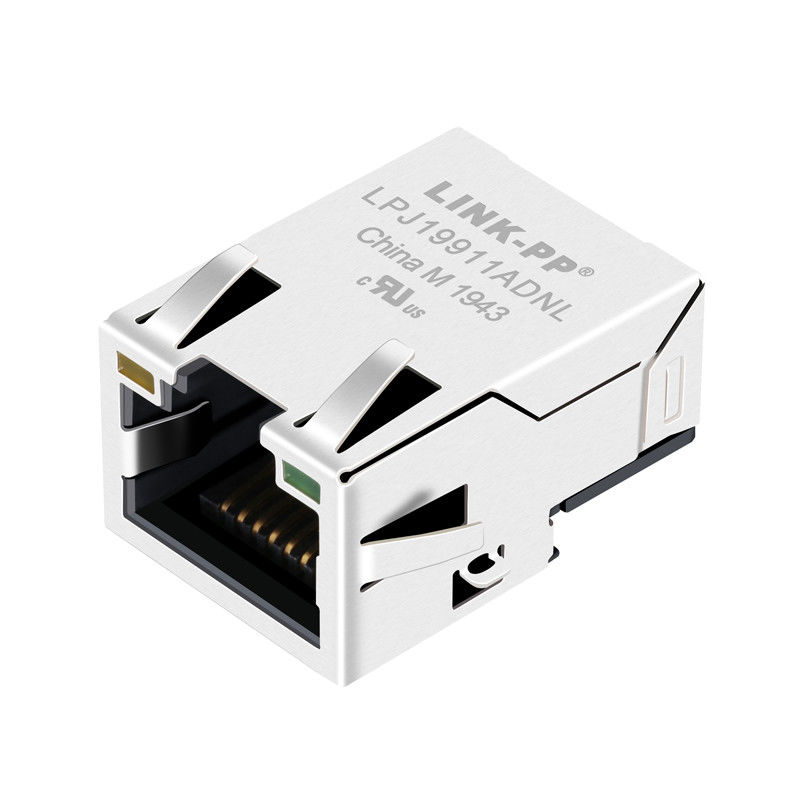

LPJ19911ADNLは、低背型、シングルポートSMT RJ45コネクタで、10/100BASE-TマグネティクスとLEDインジケータを内蔵しています。コモンモードチョークとトランス巻線（巻数比1CT:1CT）を統合し、一般的なファストイーサネットのアイソレーションおよびカップリング要件を満たしています。また、EMIスプリングフィンガーシールドタブは、放射エミッションを低減するためのシャーシグラウンディングオプションを提供します。このコネクタは、推奨IRリフロープロファイルを用いたSMTリフローアセンブリに最適化されており、-40℃から+85℃の動作温度定格を備えているため、堅牢な熱性能と自動化された生産が必要な産業、通信、組み込みネットワークアプリケーションに適しています。EMIシールドSMT / リフロー対応 — 最新の表面実装ライン向けに設計されています。EMIスプリングフィンガー / シールドタブ および LEDオプション — EMI制御とリンク/アクティビティ表示用。
| -40℃～+85℃ | ≤ 6 分 |
|---|---|
| あり（リンク / アクティビティ） | EMIシールド |
| EMIスプリングフィンガー / EMIタブ | 動作温度 |
| -40℃～+85℃ | 準拠 |
| RoHS準拠 | 2. 機械的寸法 |
| 寸法 | サイズ |
| 長さ | 21.60 ± 0.5 mm |
| 幅 | 15.6 mm |
| 高さ（フロント） | 11.35 mm |
| 高さ（バック） | 8.9 mm |
| 3. マグネティック / 電気的仕様（@ 25℃） | パラメータ |
| 仕様 | |
| 1CT : 1CT ±5% | 開放回路インダクタンス（OCL） |
| 挿入損失 | ≤ 1.2 dB (1–100 MHz) |
|---|---|
| リターンロス* | データシート参照（周波数依存） |
| クロストーク | ≤ -30 dB (1–100 MHz) |
| コモンモード除去比（CMR） | ≤ -30 dB (1–100 MHz) |
| 絶縁（PHYからラインへ） | 1500 Vrms |
| -40℃～+85℃ | ≤ 6 分 |
|---|---|
| 4. IRリフローはんだ付けプロファイル（SMT） | 項目 |
| 仕様 | 予熱温度 |
| 150 – 200 ℃ | 予熱時間 |
| 60 – 180 秒 | 保持 / ソーク温度 |
| 217 ℃ | ピーク温度 |
| 60 – 150 秒 | ピーク温度 |
| 250 ℃ (+0 / -5 ℃) | ピーク時時間 |
| 最大 5 秒 |
≤ 3 ℃/秒冷却速度
| 総リフロー時間 | ≤ 6 分 |
|---|---|
| 6. クロスリファレンス / 互換部品 | メーカー |
| 互換部品番号 | Würth Elektronik |
| 7498011122AR | Würth Elektronik |
| 7498011122 | LPJ19911ADNL RJ45コネクタ図 |
| LPJ19911ADNL 機械図 | LPJ19911ADNL 回路図 |
| LPJ19911ADNL 推奨PCBレイアウト | LPJ19911ADNL 10/100BASE-T SMT RJ45 に関するFAQ |
| LPJ19911ADNLは、シングルポートSMT RJ45コネクタで、統合10/100BASE-Tマグネティクス、LEDステータス、EMIスプリングフィンガー（シールドタブ）、およびSMTリフロー対応フットプリントを備えています。コンシューマー、産業、組み込みPCBの省スペースLANインターフェース向けに設計されており、信頼性の高い信号整合性、広い温度動作（-40℃～+85℃）、および自動SMTアセンブリを実現します。 | Q: このコネクタはどのデータレートをサポートしていますか？ |
| A: 10/100BASE-T（ファストイーサネット）。このバリアントはPoEには対応していません。 | Q: この部品はリフロー対応ですか？ |
| A: はい — SMTリフローアセンブリ向けに設計されています。提供されているIRリフロープロファイルに従い、アセンブラーと検証してください。 | Q: どの温度範囲で動作しますか？ |
| Q: 機械図とフットプリントは利用可能ですか？ | A: はい — 製品ページ上の公式データシート/PDFへのリンクを含め、利用可能な場合はダウンロード可能なSTEP/2D CADファイルを提供します。 |
|---|---|
