プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO9001,SGS,UL,CE,REACH163
モデル番号: J3006G21DNL
支払及び船積みの言葉
最小注文数量: 200個
価格: 交渉可能
パッケージの詳細: 50 PC/皿、24tray /carton/32 *30*31、9 KG/1200pcs/carton
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 月額
部品番号: |
J3006G21DNL |
中国製: |
LPJ3094ABNL |
応用: |
10/100 ベース-TX,AutoMDIX |
取付タイプ: |
表面実装 |
ポート構成: |
1×1 |
ハイポット: |
1500V |
部品番号: |
J3006G21DNL |
中国製: |
LPJ3094ABNL |
応用: |
10/100 ベース-TX,AutoMDIX |
取付タイプ: |
表面実装 |
ポート構成: |
1×1 |
ハイポット: |
1500V |

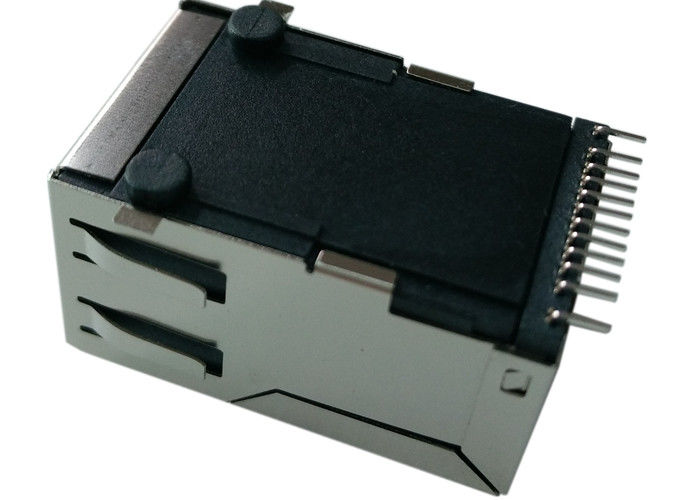

J3006G21DNL パルスジャック RJ45 マグジャック 1x1 表面マウントコネクタ10/100Base-TX イーサネット アプリケーションのための EMI 遮断と 1500Vrms 隔離.
についてJ3006G21DNL パルスジャック RJ45コネクタこれは1×1 統合磁石 RJ45 (MagJack)設計された10/100Base-TX イーサネット ネットワーク アプリケーション.
これは表面マウント (SMT) のRJ45コネクタ積分するLAN マグネティクス,EMI シールド,二重LED信頼性の高いイーサネット接続を可能にする コンパクトなパッケージで PCBスペースと組立の複雑さを削減します
についてJ3006G21DNLサポートオートMDIX 機能, に準拠するIEEE 802.3 イーサネット規格提供しています1500Vrms 隔離, ネットワーク機器,ルーター,スイッチ,埋め込みイーサネットシステムなどのネットワーク機器で強力な信号完整性と優れたEMI抑制を保証します.
| パラメータ | 仕様 |
|---|---|
| 部分番号 | J3006G21DNL |
| コネクタタイプ | RJ45 マグジャック |
| ポート設定 | 1 × 1 |
| イーサネット速度 | 10/100Base-TX |
| マウントタイプ | 表面マウント (SMT) |
| オリエンテーション | 右角 (90°) |
| タブ方向 | 上がって |
| LED | 緑 / 黄色 |
| シールド | EMI 指で保護されています |
| PCB の 上 の 高さ | 13.61mm |
| コア数 | 4 |
| 動作温度 | 0°Cから+70°C |
| パラメータ | 仕様 |
|---|---|
| ターン比 | 1CT:1CT (TX/RX) |
| 挿入損失 | ≤ -1.0 dB (165 MHz) |
| 返済損失 | ≥ -20 dB (110 MHz) |
| ≥ -16 dB (30 MHz) | |
| ≥ -12 dB (6080 MHz) | |
| 横断音声 | ≥ -40dB (110MHz) |
| ≥ -35 dB (3060 MHz) | |
| ≥ -30 dB (60~100 MHz) | |
| 共通モード拒否 | ≥ -30 dB (150 MHz) |
| ≥ -20dB (50-130MHz) | |
| 隔離電圧 | 1500 Vrms Min @ 60 Hz |
| 構成要素 | 材料 |
|---|---|
| 住宅 | 高温熱プラスチック |
| 炎症性 | UL94-V0 |
| シールド | ニッケル塗装された銅 |
| 接触材料 | リンゴ 銅 |
| コンタクトプレート | 金よりニッケル |
| 接触厚さ | 15 μin ゴールド |
| 試験項目 | 仕様 |
|---|---|
| 耐久性 | 750 交尾サイクル |
| 交尾 力 | ≤5ポンド (2.27kg) |
| 異性 の 力 | ≤5ポンド (2.27kg) |
| プラグの保持 | ≥20ポンド (9.07kg) |
| パラメータ | 仕様 |
|---|---|
| 動作温度 | 0°Cから+70°C |
| リフローのピーク温度 | 245°C |
| RoHS 準拠 | そうだ |
| MSL 格付け | レベル1 |
についてJ3006G21DNL パルスジャック マグジャック主要なEthernetおよび規制基準を満たすように設計されています.
についてJ3006G21DNL RJ45 マグジャックコネクタ以下のものを含むEthernetネットワーク機器に広く使用されています.
についてJ3006G21DNL提供するコンパクトでコスト最適化されたSMT代替品高信号性能とEMI保護を維持しながら,より大きなRJ45コネクタを組み込みます.
主要な利点は以下の通りです.
A についてパルスジャックRJ45コネクタは,Ethernet磁性 (トランスフォーマーおよびコモンモードストローク) をコネクタハウジングに直接統合する.この設計はPCBレイアウトを簡素化し,EMI性能を向上させる.
についてJ3006G21DNLサポート10Base-Tと100Base-TXイーサネット対応するアプリケーションIEEE 802.3規格.
イーサネット PHY インターフェースに対応しますオートMDIXネットワークデバイス間の自動クロスオーバー検出を可能にします.
磁石が組み込まれて最低 1500Vrms の隔離, イーサネットの安全性と信号完整性要件を満たす.
