プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: GST5009 LF
文書: LP82440ANL.pdf
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$0.5
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
スペック: |
GST5009 LF |
代理: |

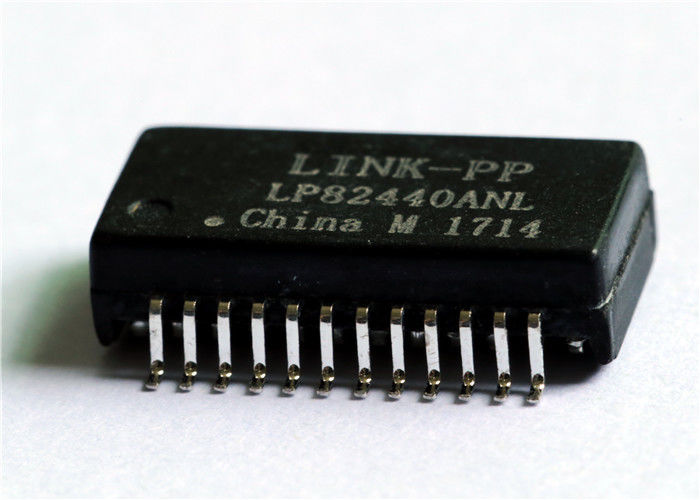

LP82440ANL |
ターン比: |
1CT: 1CT |
サイズ/寸法: |
長さ15.10mm x 幅7.10mm |
ハイポット: |
1500V |
サンプル: |
無料で利用可能 |
パッケージ: |
24ピンSOP/SMD |
動作温度範囲: |
0 ℃〜 +70℃ |
現在: |
350ma |
ROHS & ハロゲンフリー: |
はい |
スペック: |
GST5009 LF |
代理: |
LP82440ANL |
ターン比: |
1CT: 1CT |
サイズ/寸法: |
長さ15.10mm x 幅7.10mm |
ハイポット: |
1500V |
サンプル: |
無料で利用可能 |
パッケージ: |
24ピンSOP/SMD |
動作温度範囲: |
0 ℃〜 +70℃ |
現在: |
350ma |
ROHS & ハロゲンフリー: |
はい |
| パラメータ | 仕様 | 工学的意義 |
|---|---|---|
| イーサネット速度 | 100/1000 BASE-T (ギガビット) | IEEE 802.3afおよびANSI X3.263に基づく全二重準拠 |
| PoE の互換性 | IEEE 802.3af (電流350mA) | DC 電源注入用の専用ライン側センター タップ (MCT1 ～ MCT4) |
| パッケージの高さ | 4.00 mm [0.157 インチ] (超薄型) | 1U ブレード サーバー、スリム ルーター、PCIe ドーター カードに最適 |
| パッケージ/ピン配置 | 24ピンSOP表面実装(SMD) | 標準の 1.00 mm ピンピッチにより、歩留まりの高い自動 SMT ピックアンドプレイスを実現 |
| 巻数比 | 1CT : 1CT (±5%)(全4ペア) | 電圧モードおよび電流モード PHY と互換性のある対称トポロジー |
| インダクタンス (OCL) | 最小350μH(@100kHz、0.1V、8mA DC) | 連続直流不平衡電流下での高い飽和抵抗 |
| 挿入損失 | -1.0dB以下(1～100MHz) | 信号減衰を最小限に抑えた優れた伝送効率 |
| リターンロス(100Ω) | -18.0dB以上(1～30MHz) | 業界標準を超えて高周波反射を最小限に抑えます |
| クロストークの減衰 | -45dB以上(@30MHz) | 優れたチャネル間分離によりパケットのクロスカップリングを防止 |
| ハイポットアイソレーション | 最小 1500 Vrms | ケーブル過渡現象からコアシリコンを保護する認定されたガルバニック境界 |
| パラメータ | 試験条件 | 仕様限界 |
|---|---|---|
| 巻数比 (TX と RX) | 100kHz、0.1V | 1CT : 1CT (±5%) |
| 開回路インダクタンス (OCL) | 100kHz、0.1V、8mA DCバイアス | 最小350μH |
| 現在の能力 | ライン側連続電流 | 350mA (IEEE 802.3af PoE) |
| 挿入損失 | 1～100MHz | -1.0dB最大 |
| リターンロス（100Ω負荷） | 1～30MHz | -18.0dB 最小 |
| リターンロス（100Ω負荷） | 40MHz | -14.4dB 最小 |
| リターンロス（100Ω負荷） | 50MHz | -13.1dB 最小 |
| リターンロス（100Ω負荷） | 60～80MHz | -12.0dB 最小 |
| リターンロス（100Ω負荷） | 100MHz | -10.0dB 最小 |
| クロストークの減衰 | 30MHz | -45.0dB 最小 |
| クロストークの減衰 | 60MHz | -40.0dB 最小 |
| クロストークの減衰 | 100MHz | -35.0dB 最小 |
| 差動コモンモード (DCMR) | 30MHz | -40.0dB 最小 |
| 差動コモンモード (DCMR) | 60MHz | -35.0dB 最小 |
| 差動コモンモード (DCMR) | 100MHz | -30.0dB 最小 |
| 誘電体ハイポット (アイソレーション) | 60 秒 (プライマリからセカンダリへ) | 最小 1500 Vrms |
| 動作温度範囲 | アンビエント | 0℃～+70℃ |
| 保存温度範囲 | 非稼働中 | -25℃～+85℃ |
| パラメータ | 仕様 |
|---|---|
| 本体寸法 | 15.10 mm [0.594 インチ] × 7.10 mm [0.280 インチ] |
| 合計外側スパン | 10.00mm [0.394インチ] |
| モジュールの高さ | 最大 4.00 mm [0.157 インチ] |
| ピンピッチ | 1.00mm [0.039インチ] |
| 12 ピンにわたるスパン | 11.00mm [0.433インチ] |
| 共平面性 | ≤0.10 mm [0.004 インチ] |
| 推奨される PCB はんだランド パターン — パッド幅 | 0.60mm [0.024インチ] |
| 推奨される PCB はんだランド パターン — パッド長 | 1.35mm [0.053インチ] |
| 内側のパッド列の距離 | 8.00mm [0.315インチ] |
| 外側パッド列スパン | 10.70mm [0.421インチ] |
答え: はい。 GST5009 LF は IEEE 802.3af 規格に完全に準拠しており、専用のセンター タップ (ピン 15、18、21、および 24) を介して最大 350 mA の連続平衡 DC 電流をサポートします。最大 15.4 W で動作する PoE 受電装置 (PD) および給電装置 (PSE) 向けに設計されています。
回答: 直接 100% ピン対ピンのドロップイン交換品には、LINK-PP LP82440ANL (アップグレードされた -40°C ～ +85°C の工業用温度範囲を提供)、Pulse Electronics H5008NL / HX5008NL、および Würth Elektronik 749020011 が含まれます。すべて 24 ピン SOP フットプリント (4.0 mm) を共有しています。高さ、および 1CT:1CT の巻線比。
回答: 標準の RJ45 統合コネクタ (マグジャック) には、13.5 mm ～ 16 mm の垂直スペースが必要です。 GST5009 LF の高さは 4.00 mm なので、ネットワーク ハードウェア エンジニアは、高密度ギガビット イーサネット磁気をコンパクトな 1U テレコム ラック、ロープロファイル PCIe カード、および超スリムな組み込み IoT エンクロージャに取り付けることができます。
