プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: TG1G-S031NYRL/TG1G-E001NYRL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
項目 No1: |
TG1G-S031NYRL |
部門: |
ギガビットの分離の変圧器 |
回転比率: |
1CT: 1CT |
マウント: |
表面実装 |
サイズ/次元: |
13.72mm L X 15.24mm W |
つく高さ- （最高）: |
6.35ミリメートル |
PN2: |
TG1G-E001NYRL |
新しい PN: |
LPXXXXNL |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
項目 No1: |
TG1G-S031NYRL |
部門: |
ギガビットの分離の変圧器 |
回転比率: |
1CT: 1CT |
マウント: |
表面実装 |
サイズ/次元: |
13.72mm L X 15.24mm W |
つく高さ- （最高）: |
6.35ミリメートル |
PN2: |
TG1G-E001NYRL |
新しい PN: |
LPXXXXNL |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| TG1G-S031NYRL/TG1G-E001NYRL | ハローの変圧器 | ギガビットLAN | SMDの変圧器 |
ギガビットのイーサネット分離した変圧器
デュアル ポート10/100BASE-TX POE/POE+の変圧器
迎合的なIEEE802.3ab 1500Vrmsこんにちは鍋

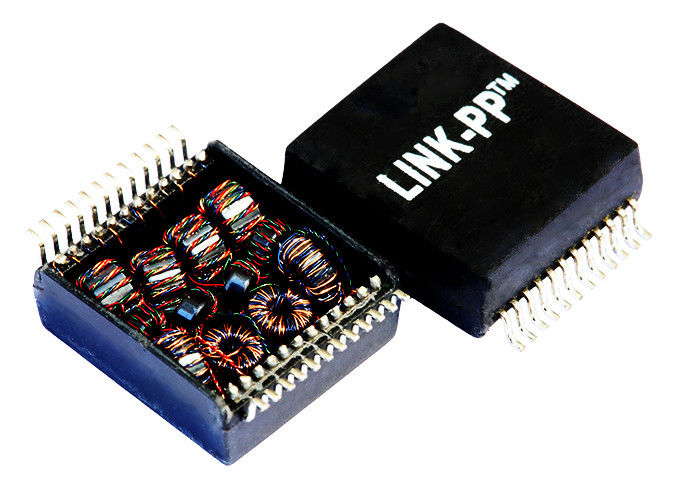

特許を取られた開いたフレームの構造
ハローTG1G-S031NYRLギガビットの変圧器の十字
ハローTG1G-E001NYRLの変圧器の十字
比較優位
18年間☛のデザイナー/製造業者。
☛ 2500の仕事、4つの植物
完全に☛のパスの肝蛭のネットワーク・アナライザ
☛の在庫か4週。
exral料金のない顧客の必要情報に従う☛の適用範囲が広い設計。
| 港の数 | 適用 | 回転比率 | イーサネット上の力 |
| 単一GEはFE二倍になります | 1Gイーサネット | 1:1 | IEEE 802.3 |
| 包装 | タブの方向 | 土台のタイプ | 接触の終わり |
| 巻き枠、カートン | -- | SMT/SMD | -- |
| ピン ナンバー | 保護 | 分離の電圧 | LED色 |
| 24のピン | -- | 1500のVrms | --- |
電気指定@25℃
1.Insertion損失（最高dB）:
0.3-1MHz:-1.1 1-65MHz:-0.8
65-100MHz:-1.0 100-125MHz:-1.2
2.Return損失（dBの最低@100オーム）:
0.5-40MHz:-18
40-100MHz:-12-20LOG （f/80MHz）
3.Crosstalk （dB分）:
0.3-100MHz:-33-20LOG （f/100MHz）
4.CMへのCM REJ:
0.3-100MHz:-30dB分
5.CMへのDM REJ:
0.3-100MHz:-35dB分
6.Turns比率:
PRI:SEC= 1CT:1CT ±2%P7.Inductance （100KHz/0.1V@11mA）:350uH分
8.Balanced DCの線電流:
連続的な600mA最高の@ 57VDC
9.Hipot:1500Vrms/0.5mA
10.Operating温度:-40℃~+85℃.
注:
イーサネット選択上の力の1.Gigabit変圧器モジュール
2.Meets IEEE 802.3/afのspeciffcation
3.For RoHSの部品は接尾辞NLを加えます
260℃%%P5℃を評価する4.RoHS " NL」のピークはんだ。
5.100%電気テスト
| 迎合的なTG1G-S031NYRLのイーサネット分離の変圧器TG1G-E001NYRL IEEE802.3ab | |||
|---|---|---|---|
| TG1G-S031NYRL | TG05-2004NARL | FD02-104G1RL | TG1G-E001NYRL |
| TG66-S020NXRL | TG05-2004NCRL | FD12-104G1RL | TG1G-E010NZRL |
| TG1G-S012NZRL | TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL |
| TG88-S020NXRL | TG1G-S001NZRL | TG1G-E010NZRL | TG1G-S012NZRL |
| TG89-S020NXRL | LG01-0346N1LF | TG1G-S012NZRL | TG1G-E001NYRL |
| TG1G-S012NZRL | TG1G-S031NYRL | TG1G-E001NYRL | TG1G-S012NZRL |
| TG1G-S010NZRL | TG1G-S012NZRL | TG110-S050P2RL | TG1G-S012NZRL |
| TG1G-S001NZRL | LG01-0356N1LF | TG110-S053P2RL | LG01-0506NLF |
| TG1G-S031NYRL | LG01-0856N1LF | TG1G-S031NYRL | TG1G-S012NZRL |
| TG1G-S012NZRL | LG01-1006N1LF | TG1G-S010NZRL | LG01-0346N1LF |
| TG1G-E001NZRL | TG1G-S001NZRL | TG110-S055J2RL | TG1G-E001NYRL |
| TG1G-S031NYRL | TG1G-E010NZRL | TG1G-E001NZRL | TG42-1406P1RL |
| TG1G-S012NZRL | TG1G-S031NYRL | TG1G-S010NZRL | TG1G-S012NZRL |
| TG1G-E001NZRL | TG1G-S010NZRL | TG1G-S012NZRL | TG62-1006P1RL |
| TG1G-S012NZRL | TG1G-E001NZRL | TG1G-E010NZRL | TG1G-E001NYRL |
迎合的なTG1G-S031NYRLのイーサネット分離の変圧器TG1G-E001NYRL IEEE802.3ab
