プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO9001,SGS,UL,CE,REACH
モデル番号: 0826-1X2T-23-F
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $1.1-$5.19
パッケージの詳細: 皿
受渡し時間: 2〜3日以内に
支払条件: TT、NET30/60/90幾日
供給の能力: 3000K/月
部品番号: |
0826-1X2T-23-F |
ポートの数: |
デュアルポート (1×2) |
コネクタの種類: |
ギガビットマグジャック |
アプリケーション: |
10/100/1000 Base-T |
取付タイプ: |
穴を通して |
向き: |
90〜角度（右） |
終了: |
半田 |
シールド: |
シールド、エミフィンガー |
部品番号: |
0826-1X2T-23-F |
ポートの数: |
デュアルポート (1×2) |
コネクタの種類: |
ギガビットマグジャック |
アプリケーション: |
10/100/1000 Base-T |
取付タイプ: |
穴を通して |
向き: |
90〜角度（右） |
終了: |
半田 |
シールド: |
シールド、エミフィンガー |

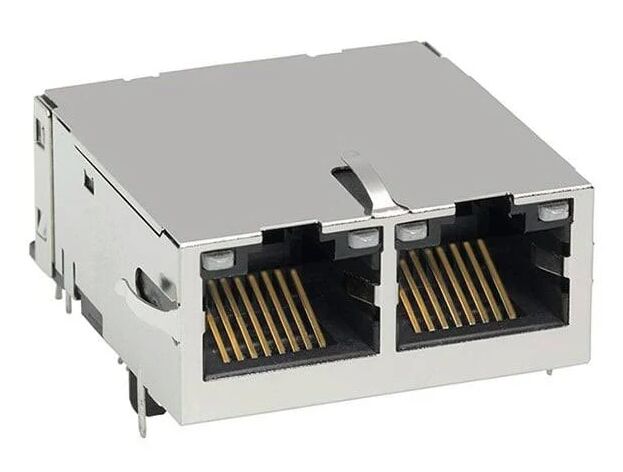

0826-1X2T-23-F ギガビットマグジャック 統合磁性,12コア,EMIシールド,1500Vrms隔離,および10/100/1000Base-Tイーサネットネットワーク機器のためのLEDインジケーターのRJ45接続器.
について0826-1X2T-23-F ギガビット マグジャックこれは2ポート (1×2) のRJ45コネクタで,イーサネット磁気が組み込まれている設計された10/100/1000Base-T ギガビットイーサネットアプリケーション.
これは遮蔽された直角透孔 RJ45 マグジャック積分するLAN トランスフォーマー,共同モードフィルタリング,二重LED PCB の設計を簡素化し,同時に優れたシグナル完整性,EMI抑制,IEEE 802.3対応の隔離性能.
とポートごとに12コアとタブアップ向きについて0806-1X2T-23-FEthernet スイッチ,ルーター,ネットワークインターフェースカード (NIC) や産業用Ethernetデバイスなどのネットワーク機器に広く使用されています.
わかった
| パラメータ | 仕様 |
|---|---|
| 部分番号 | 0806-1X2T-23-F |
| コネクタタイプ | RJ45 マグジャック |
| ポート設定 | 1 × 2 (デュアルポート) |
| イーサネット速度 | 10/100/1000ベースT |
| 申請 | イーサネットLAN,オートMDIX |
| マウントタイプ | 穴を抜ける |
| オリエンテーション | 右角 (90°) |
| 終了 | 溶接器 |
| PCB の 上 の 高さ | 13.59mm |
| LED カラー | グリーン / オレンジ / イエロー |
| タブ方向 | 上がって |
| ジャックごとにコア数 | 12 |
| シールド | EMI指で保護されている |
| パッケージ | トレー |
| 動作温度 | 0°Cから+70°C |
| パラメータ | 仕様 |
|---|---|
| ターン比 | 1CT: 1CT ±2% (TP1-TP4) |
| 誘導力 (OCL) | ≥350 μH @100kHz,RMS 100mV |
| 頻度 | 最大損失 |
|---|---|
| 0. 1 〜 1 MHz | −1.1 dB |
| 1°65MHz | −0.5 dB |
| 65~100 MHz | −0.8 dB |
| 100~125 MHz | −1.2 dB |
| 頻度 | ミニ |
|---|---|
| 0.5~40 MHz | −18 dB |
| 40~100 MHz | −12 + 20log ((f/80MHz) dB |
| パラメータ | 仕様 |
|---|---|
| CM-CM 拒否 | ≥ −30 dB (100kHz~100MHz) |
| CM-DM 拒否 | ≥−35 dB (100kHz~100MHz) |
| パラメータ | 仕様 |
|---|---|
| ヒポット | 1500Vrms |
| 準拠性 | IEEE 802.3 隔離要件 |
すべてのユニットは100%の生産がテストされましたイーサネット隔離規格の遵守を保証する.
| パラメータ | 価値 |
|---|---|
| 前向きの電圧 | 2.1Vタイプ @20mA |
| 主要波長 | 590nmタイプ |
| 色 | 前向きの電圧 | 主要波長 |
|---|---|---|
| 緑色 | 2.2Vタイプ | 565 nm |
| オレンジ | 2.0 Vタイプ | 610 nm |
| 構成要素 | 材料 |
|---|---|
| 住宅 | PBT 熱プラスチック |
| 炎症性評価 | UL94-V0 |
| 連絡先 | 銅合金 |
| コンタクトプレート | 30 μin 硬金 |
| シールド | ニッケル付き銅合金 |
| ワイヤ | 金属で覆われた銅線 (0.018") |
A についてギガビットマグジャックRJ45コネクタで,コネクタハウジング内にイーサネット磁気 (トランスフォーマーとコモンモードストローク) を統合し,イーサネットデバイスのPCB設計を簡素化している.
コネクタがサポートする10Base-T,100Base-TX,および1000Base-Tイーサネット対応するアプリケーションIEEE 802.3規格.
磁石が組み込まれて1500Vrms 隔離, で定義されたEthernet安全要件を満たすIEEE 802 について3.
このコネクタは0°Cから+70°Cまでの動作温度商業用ネットワーク機器に適しています
