プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 08B1-1X1T-36-F
支払及び船積みの言葉
最小注文数量: 60個のPC
価格: $ 0.76
パッケージの詳細: 60 個/トレイ、11 トレイ (660 個/カートン)
受渡し時間: 3～5日
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
部品番号: |
08B-11X1T-36-F |
コネクタの種類: |
統合された磁気 (MagJack) を備えた RJ45 |
ポート: |
1×1（シングルポート） |
データレート: |
10/100BASE-T (AutoMDIX) |
取付タイプ: |
スルーホール |
向き: |
90° 角度 (右)、タブを上に |
LED: |
なし |
シールド: |
シールド、エミフィンガー |
部品番号: |
08B-11X1T-36-F |
コネクタの種類: |
統合された磁気 (MagJack) を備えた RJ45 |
ポート: |
1×1（シングルポート） |
データレート: |
10/100BASE-T (AutoMDIX) |
取付タイプ: |
スルーホール |
向き: |
90° 角度 (右)、タブを上に |
LED: |
なし |
シールド: |
シールド、エミフィンガー |

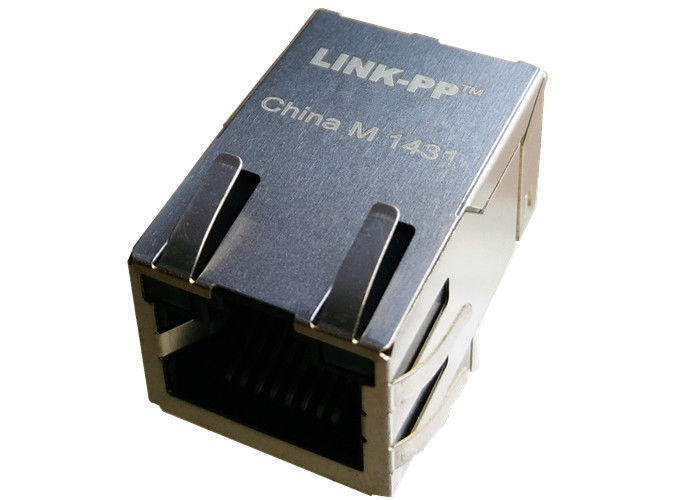

08B-11X1T-36-F マグジャック 保護されたRJ45 10/100BASE-Tコネクタ,1×1ポート,透孔,タブアップ,LEDなし,-40°C~+85°C,RoHS&UL認定.産業用およびネットワーク用SMTボードに最適.
08B-11X1T-36-Fシングルポート遮断式RJ45コネクタエーテルネット磁石を組み込み,10/100BASE-T応用について
この透孔,直角 (90°) RJ45コネクタの特徴タブアップ向き,LED インジケーターなしそして工業用作業温度 -40°Cから+85°C頑丈なネットワークと組み込みイーサネット設計に最適です
このコネクタにはIEEE 802.3 の隔離要件優れた信号完整性,EMI抑制,システム信頼性を提供し,外部のコンポーネント数を減らす.
| パラメータ | 価値 |
|---|---|
| コネクタタイプ | RJ45 |
| 港の数 | 1 |
| 列数 | 1 |
| ポート設定 | タブアップ |
| オリエンテーション | 右角 (90°) |
| マウントタイプ | 穴を抜ける |
| 終了 | 溶接器 |
| PCB の 上 の 高さ | 0.531" (13.49mm) |
| シールド | シールド EMI 指 |
| ジャックごとにコア数 | 4 |
| LED | LED を含まない |
| 取締役会ガイド | そうだ |
| パラメータ | 仕様 |
|---|---|
| ターン比 (TX/RX) | 1CT: 1 |
| DCL @ 100 kHz / 100 mV RMS (8 mA DCバイアス) | 350 μH分 |
| 挿入損失 (1 MHz ¥ 100 MHz) | −1.0 dB 最大 |
| 回帰損失 (130 MHz) | ≥ -18 dB |
| 回帰損失 (30~60 MHz) | ≥ −18 + 20·log (F/30MHz) dB |
| 回帰損失 (60~80 MHz) | ≥−12 dB |
| 交差通話 (TX?? RX,500 kHz?? 100 MHz) | ≥−35 dB |
| CMからCMへの拒絶 (100 kHz~100 MHz) | ≥−30 dB |
| CMからDMへの拒絶 (100 kHz~100 MHz) | ≥ -40 dB |
| ヒポット (隔離) | 1500Vrms |
| テストされた | IEEE 802.3 隔離要件 (100%生産試験) |
すべてのユニットは生産中 100% 試験遵守するIEEE 802.3 の隔離要件.
1住居:熱塑性PBT 黒
2連絡先:銅合金
3ピン:金属で覆われた銅線
4シールド:銅合金にプリプレートされたニッケル
