プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: ISO9001,SGS,UL,CE,REACH
モデル番号: MIC24121-5308W-LF3
支払及び船積みの言葉
最小注文数量: 200個
価格: $1.0
パッケージの詳細: 1 つの皿、37*30*30 cm である 1 つのカートンの 22 皿の 60 PC 各カートンの 10 キログラム（1320 PC）
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 月額
部品番号: |
MIC24121-5308W-LF3 |
量産: |
LPJ19911ADNL |
オリジナルの製造者: |
リンクPP |
応用: |
10/100Base-Tイーサネット |
終了: |
半田 |
取り付けスタイル: |
SMT / 表面実装 |
ポート構成: |
1×1 RJ45 ポート |
分離: |
DC2250V |
部品番号: |
MIC24121-5308W-LF3 |
量産: |
LPJ19911ADNL |
オリジナルの製造者: |
リンクPP |
応用: |
10/100Base-Tイーサネット |
終了: |
半田 |
取り付けスタイル: |
SMT / 表面実装 |
ポート構成: |
1×1 RJ45 ポート |
分離: |
DC2250V |

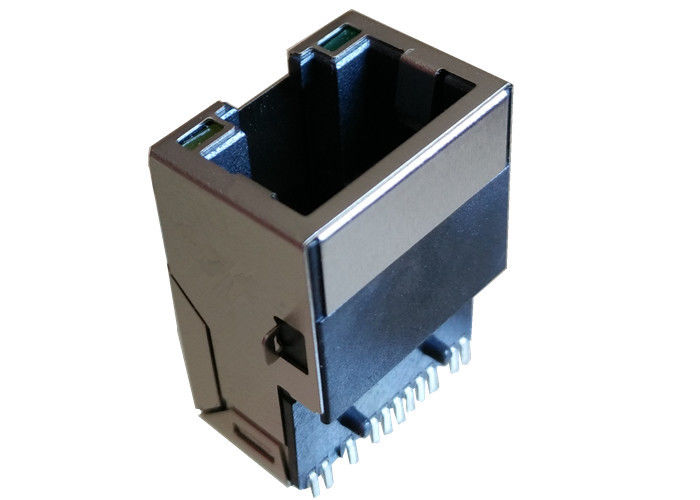

MIC24121-5308W-LF3は,インテグレテッド磁体,2250V隔離,350μH OCL,40〜+85°Cの10/100BASE-T SMT RJ45コネクタである.
| パラメータ | 仕様 |
|---|---|
| 適用する | 設計された10/100BASE-T イーサネット |
| 誘導力 (OCL) | 350 μH分@ 100 kHz, 100 mV, 8 mA DCバイアス (J1?? J2; J3?? J6, Lp) |
| ダイエレクトリック 抵抗電圧 | 2250 VDC, 1分 (P1J1とP1がP4と結びついている間) |
| 回転比 / 極度 (RX) | (P1P3): (J1J2) =1: 1 ± 2% |
| 回転比 / 極度 (TX) | (P4P6): (J3J6) =1: 1 ± 2% |
| 挿入損失 | ≤ ¥1.0 dB(MHz 1 〜 100MHz) |
| 返済損失 | ≥ 18 dB1 〜 30 MHz |
| ≥ 16 dB(30 〜 45 MHz) | |
| ≥ 14 dB(45 〜 60 MHz) | |
| ≥ 12 dB(60 〜 80 MHz) | |
| 横断音声 | ≤ 35 dB(MHz 1 〜 100MHz) |
| 共通モード拒否 (CMR) | ≤ 35 dB(MHz 1 〜 100MHz) |
| 動作温度範囲 | ¥40 °Cから+85 °C |
MIC24121-5308W-LF3は,Ethernet磁気を直接RJ45コネクタホイス設計者が分離式トランスフォーマー部品を排除できるようにする.
これは信号の整合性を向上させ,EMIを削減し,高密度のレイアウトにおけるPCBルーティングを簡素化します.
高隔離電圧と強いコンモンモード拒絶反応により,産業用イーサネット環境に適している.
