プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 7498011122AR
文書: LPJ19911ADNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.08-$1.79
パッケージの詳細: テープ&リール
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 月額
製品番号: |
7498011122AR |
コネクタの種類: |
RJ45 |
アプリケーション: |
10/100の基盤T、AutoMDIX |
取付タイプ: |
ボードエッジ、表面実装 |
終了: |
半田 |
シールド: |
シールド、エミフィンガー |
LEDの色: |
黄色緑色 |
動作温度: |
-40°C〜85°C |
製品番号: |
7498011122AR |
コネクタの種類: |
RJ45 |
アプリケーション: |
10/100の基盤T、AutoMDIX |
取付タイプ: |
ボードエッジ、表面実装 |
終了: |
半田 |
シールド: |
シールド、エミフィンガー |
LEDの色: |
黄色緑色 |
動作温度: |
-40°C〜85°C |

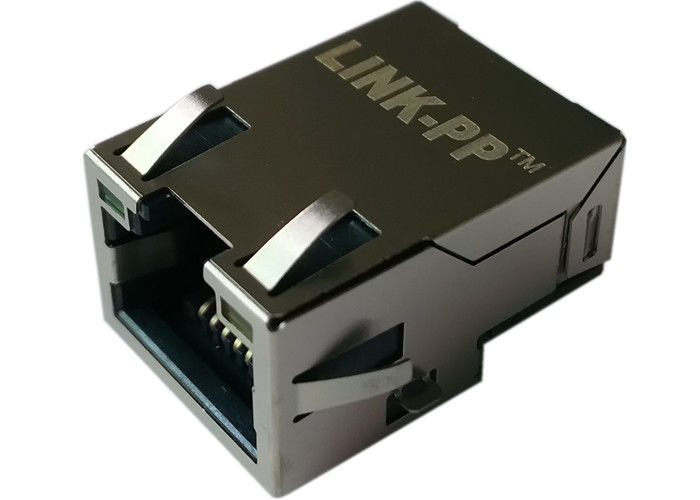

7498011122AR 10/100Base-T用の統合LANトランスフォーマー付きのシールドRJ45 SMTボード端マウント,DOMLED (黄色緑色), 1:1回転,350μH誘導力,Hipot 2250VDC.産業用イーサネットと堅牢なLANインターフェイスに最適.
高信頼性,シールド付きRJ45コネクタと組み込みLANトランスフォーマー 10/100Base-Tアプリケーション用 SMTボード端のマウント,黄色緑色のLED,広い温度範囲 (-40°Cから+85°C),産業用および商業用ネットワーク機器用に設計された.
| パラメータ | 仕様 |
|---|---|
| 商品番号 | 7498011122AR |
| 記述 | LAN-トランスフォーマー WE-RJ45LAN 10/100Base-T |
| コネクタタイプ | RJ45 (シールド) |
| 港湾 | 1 |
| マウント | 板端,表面マウント (SMT) |
| 終了 | 溶接器 |
| シールドタブ | そうだ |
| タブ オリエンテーション | 上がって |
| LED | 黄色緑色 |
| PoEサポート | 非POE |
| 改善されたCMRR | 違う |
| ヒポットテスト | 2250 VDC 1分 |
| 基準 | IEEE 802.3u (10/100Base-TX) に準拠する |
| オート MDIX | そうだ |
| 動作温度 | -40°Cから+85°C |
| パラメータ | 仕様 |
|---|---|
| データレート | 10 / 100 Mbps |
| 誘導力 | 350 μH |
| ターン比 | 1: 1 |
| 挿入損失 | ≤ -1.0 dB (1100 MHz) |
| 回帰損失 (100 Ω) | 1°30MHz: ≥ -18 dB |
| 30~60 MHz: ≥ -14 dB | |
| 60~80 MHz: ≥ -12 dB | |
| 80~100 MHz: ≥ -10 dB | |
| 共通モード拒否 (CMR) | ≥ -35 dB (1100 MHz) |
| 横断音声 | ≥ -35 dB (1100 MHz) |
1産業環境におけるEMI/信号整合性
解決策:EMI指と組み込まれたトランスフォーマー (CMR ≥ -35 dB) を備えたシールドされたRJ45ボディは,共同モードノイズカップリングを最小限に抑える.
2SMT生産のための組み立てとリフロー互換性
解決策:自動ピック・アンド・ポジションとリフロー溶接のために設計されたボード・エッジSMTパッケージ (ベンダーのリフロープロフィールに従って).
3フィールド機器の操作範囲が不確実
解決策:指定された動作範囲 (-40°C~+85°C) は,屋外や産業用部署でのリスクを軽減します.
4品質管理によって要求されるコンプライアンスとテストの証拠
解決策:IEEE 802.3u 準拠,Hipot 2250 VDC / 1 min 試験報告を調達パッケージに含める.
