プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: RB1-125BAG1A
文書: LPJ0013AHNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: $0.5-$0.8
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 3～5営業日
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
部品番号: |
RB1-125BAG1A |
代替マグジャック: |
LPJ0013AHNL |
データレート: |
10/100 ベース-T,AutoMDIX |
シールド: |
EMI指で保護されている |
LED: |
緑/黄色 |
無料サンプル: |
利用可能 |
部品番号: |
RB1-125BAG1A |
代替マグジャック: |
LPJ0013AHNL |
データレート: |
10/100 ベース-T,AutoMDIX |
シールド: |
EMI指で保護されている |
LED: |
緑/黄色 |
無料サンプル: |
利用可能 |

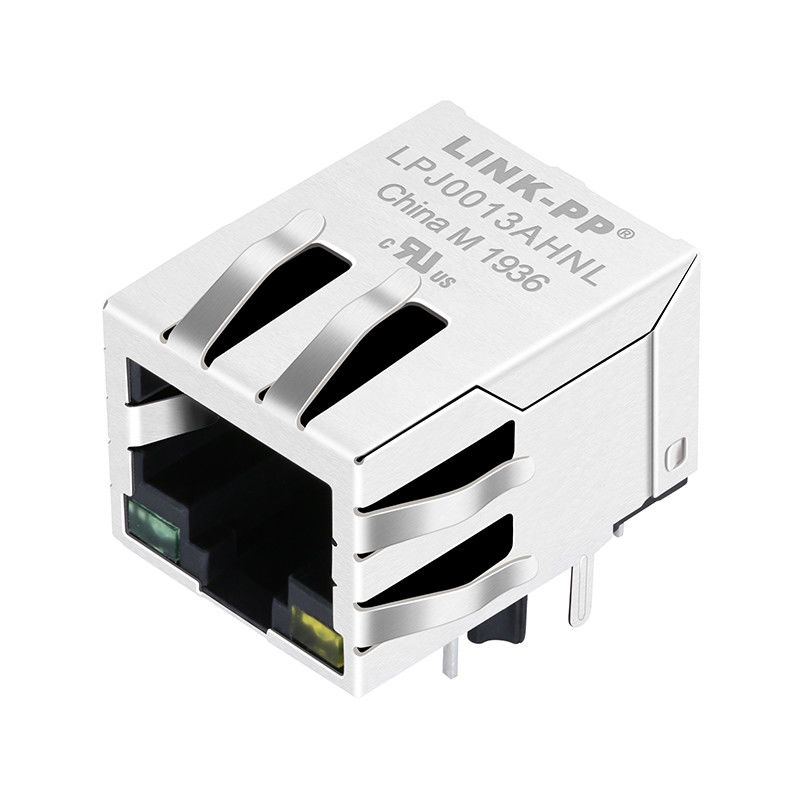

RB1-125BAG1Aは、10/100 Base-TおよびAutoMDIXアプリケーション専用に設計された、統合トランスフォーマー（マグネティクス）付きRJ45 1x1モジュラージャックです。PCBレイアウトの簡素化と部品点数の削減を目的として設計されたこのライトアングル、スルーホールコネクタは、優れた信号整合性と堅牢なEMI保護を提供します。
ネットワークステータスの明確な視覚化のための内蔵グリーン/イエローLEDと、EMIフィン付きステンレススチールシールドを備えたRB1-125BAG1Aは、ネットワーキング、通信、産業用ハードウェア環境で一貫したパフォーマンスを保証します。
[ ボタン: 見積もり依頼 / 在庫確認 ]
[ ボタン: 技術データシートをダウンロード (LPJ0013AHNL.pdf) ]
| パラメータ | 仕様 |
| 一般および機械的仕様 | |
| 部品番号 | RB1-125BAG1A |
| コネクタタイプ | マグネティクス付きRJ45ジャック (1x1) |
| データレートアプリケーション | 10/100 Base-T、AutoMDIX |
| 取り付けタイプ | スルーホール、ライトアングル (90°) |
| タブ方向 | 下 |
| 基板上の高さ | 0.525" (13.33mm) |
| LEDカラー | グリーン - イエロー |
| シールド | EMIフィン付きシールド |
| 終端方法 | はんだ |
| パッケージ | トレイ |
| 材質と構造 | |
| コンポーネント | 材質と仕上げ |
| ハウジングとコイルケース | 高耐熱性熱可塑性樹脂、黒 (ULファイルE47960、グレードTE250F6、UL94 V-0) |
| RJ端子コンタクト | リン青銅 (0.30mm) |
| コンタクト仕上げ |
コンタクトエリア: ゴールドフラッシュ; はんだテール: 100µ"最小スズ; アンダープレーティング: 50~100µ"ニッケル |
| 入力/リンク端子 |
真鍮 (ニッケルめっき上のスズ) |
| フロント＆バックシェル |
ステンレススチール (厚さ0.20mm) |
| 環境パラメータ | |
| 動作温度範囲 | 0°C～+70°C |
| 保管温度範囲 | -40°C～+85°C |
| 試験規格 | MIL-STD-1344AおよびEIA-364に準拠した電気的、機械的、環境的要件を満たしています |
| パラメータ | 仕様 |
| 電気および磁気性能 | RB1-125BAG1Aは、最適なネットワークパフォーマンスと信号分離を保証するために厳密にテストされています。 |
| インダクタンス (OCL) | 350µH最小 @ 100KHz、0.1V、8mA DCバイアス (入力R1-R2、R7-R8) |
| ハイポット (絶縁) テスト | 1500VAC (60秒) または 2250VDC (60秒) |
| 絶縁抵抗 | 500MΩ 最小 |
| 絶縁耐圧 | 1000VAC 最小 |
| コモンモード除去 | -30dB 最小 @ 1～100 MHz |
| クロストーク | -30dB 最小 @ 1～100 MHz |
| 送信機および受信機フィルター | バランスローパス 100Ω インピーダンス |
| 挿入損失 | 1～100 MHz (–1.0dB 最大) |
| リターンロス (1～30 MHz) | –18dB 最小 |
| リターンロス (30～60 MHz) | –16dB 最小 |
| リターンロス (60～80 MHz) | –12dB 最小 |
\\
堅牢な構造と統合マグネティクスにより、RB1-125BAG1Aは、以下を含む幅広いB2Bアプリケーションに最適な相互接続ソリューションです。
* 産業用イーサネットスイッチおよびルーター
* IoT (モノのインターネット) ゲートウェイ
* 組み込みシステムマザーボード
* 通信基地局
* コンシューマーネットワークアプライアンスおよびセットトップボックス
* オートメーションおよび制御パネル
