プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LP5007NL
文書: LP5007NL.pdf
支払及び船積みの言葉
最小注文数量: 400pcs
価格: $0.06-$0.6
パッケージの詳細: テープ＆リール、
受渡し時間: in 株式船 今日
支払条件: TT、NET30/60/90幾日
供給の能力: 3000000 1ヶ月あたりに
部品番号: |
LP5007NL |
ピン番号: |
24ピン |
オークル・CL: |
350uh分 |
分離電圧: |
1500 VRMS |
データレート: |
100Base-T |
チャンネル/ポート数: |
シングル |
PoE: |
非 |
取付タイプ: |
smt |
ターン比: |
1:1 |
動作温度範囲: |
0°C〜 +70°C |
部品番号: |
LP5007NL |
ピン番号: |
24ピン |
オークル・CL: |
350uh分 |
分離電圧: |
1500 VRMS |
データレート: |
100Base-T |
チャンネル/ポート数: |
シングル |
PoE: |
非 |
取付タイプ: |
smt |
ターン比: |
1:1 |
動作温度範囲: |
0°C〜 +70°C |

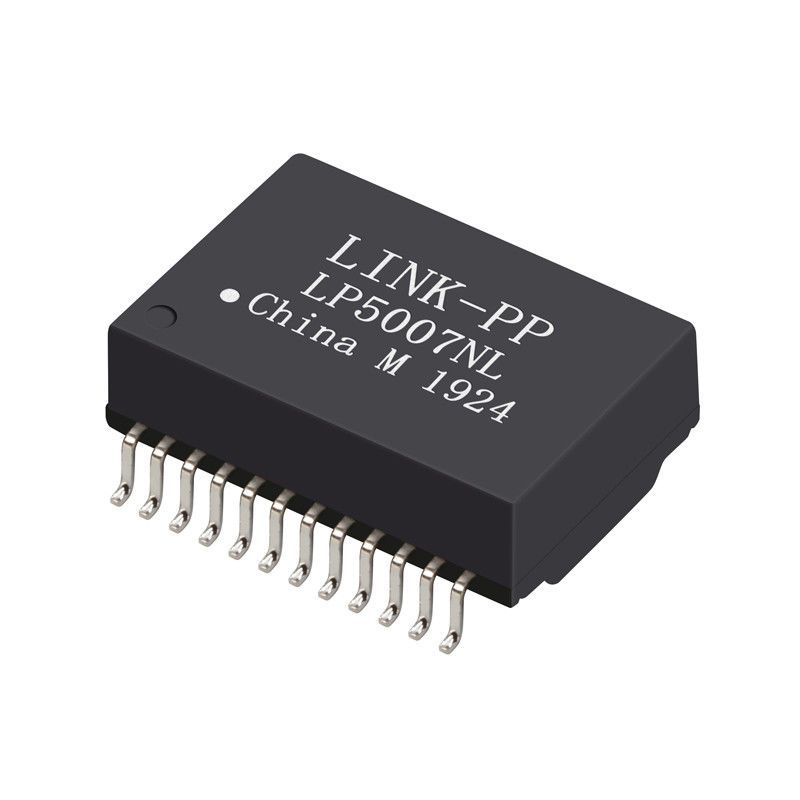

LP5007NL 1000Base-T SMT LAN トランスフォーマーモジュール,単ポート24ピンの設計で350μHインダクタンス,1500V隔離,幅40°Cから85°Cの範囲.Pulse H5007NL,WE 749020011Aと互換性ベルフーズ S558-5999-P3-F工業用イーサネットとRJ45モジュールに最適です
| タイトル |
1000base-t マグネティクスモジュール ギガビットトランシーバーをサポートするために設計 |
||
|
タイプ |
P/N |
製造者 |
記述 |
|
ギガビット トランスフォーマー |
LP5007NL |
リンク-PP |
1000BASE-T シングルポート1:1 |
|
|
|||
|
シリーズ |
インターフェース |
イーサネットアプリケーション |
ラジオを入れ |
|
マグネティックモジュール |
孤立とデータ |
10/100/1000 ベース-T |
1:1 |
|
|
|||
|
長さ |
幅 |
高さ |
基準 が 満たさ れ た |
|
17.55mm |
12.20mm |
6.00mm |
IEEE 802 について3UL 94 V-0 |
についてLP5007NL 1000M BASE-T LAN トランスフォーマーモジュール設計された10/100/1000Base-T RJ45コネクタモジュールとEthernet PHYインターフェース登場する優れた信号完整性,安定したインダクタンス,高い隔離電圧,広範囲の工業温度LP5007NLはルーター,スイッチ,産業用イーサネット,自動化,IPカメラ,IoTネットワーク機器.
このモデルでは電気と機械の完全互換性業界をリードする部品でパルスH5007NL / H5007NLT,WE 749020011A,ベルフースS558-5999-P3-F,そしてハロ TG1G-S002NZ重要なことです大量のSMT生産のためのドロップイン代替ソリューション.
と安定した350μHインダクタンス,低挿入損失,最適化された帰帰損失LP5007NLは清潔な眼図,低振動,信頼性の高い1000Base-Tデータ転送.
オプティマイズされたDCMRとクロスストーク性能効果的に抑制する一般モードの騒音とEMIサポートする電気的に騒音のある産業環境での強力な通信.
設計された0 °Cから+70 °Cまでの動作温度LP5007NLが提供しています長期的安定性厳しい環境では工場自動化,屋外IPカメラ,産業ゲートウェイ.
LP5007NLはピン対ピンと電気互換性主要な産業モデルに:
このことが保証します流通性の高い二次供給源の資格とリスクのないサプライチェーンの多様化.
| パラメータ | シンボル | 試験条件 | ミニ | タイプ | マックス | ユニット |
|---|---|---|---|---|---|---|
| ターン比 | n | 1CT: 1CT | ほら | 1:1 | ±5% | ほら |
| OCLインデクタンス | L について | 100kHz,100mV,8mA DC | 350 | ほら | ほら | μH |
| 挿入損失 | IL | 1~100 MHz | ほら | ほら | ¥10 | dB |
| 返済損失 | RL | 1~30 MHz | ¥18 | ほら | ほら | dB |
| 返済損失 | RL | 40 MHz | ¥16 | ほら | ほら | dB |
| 返済損失 | RL | 50 MHz | ¥12 | ほら | ほら | dB |
| 返済損失 | RL | 60~80 MHz | ¥10 | ほら | ほら | dB |
| 横断音声 | CT | 1~100 MHz | ¥30 | ほら | ほら | dB |
| 標準モード拒否と異なる | DCMR | 1~100 MHz | ¥30 | ほら | ほら | dB |
| ハイポット | ほら | 60秒 | 1500 | ほら | ほら | VRMS |
についてLP5007NL 1000M BASE-T LAN トランスフォーマーモジュール提供する高信頼性,SMT最適化,ドロップイン対応ソリューションについてギガビットイーサネット RJ45コネクタとPHY設計. と優れた電気性能,工業用温度範囲,幅広いクロス参照互換性LP5007NLは安定したネットワーク性能と安全なサプライチェーン調達.
| パラメータ | 記述 |
|---|---|
| 製造者 | リンク-PP |
| 部分番号 | LP5007NL |
| 製品タイプ | LAN トランスフォーマー モジュール |
| 港湾 | 1 |
| スピード | 10/100/1000ベースT |
| マウント | SMT |
| パッケージ | テープ&リール |
| ステータス | アクティブ |
プロの磁気部品メーカーとして,LINK-PPはLAN用の新しい磁気モジュールを導入しています.それらはLAN (ローカルエリアネットワーク) アプリケーションで使用するために最適化されています.他の適切なアプリケーションは,ハブを含むイーサネット・プロトコルは,データ通信の共通基盤である.これらの1000base-t磁気モジュールは,IEEE 802.3規格に従っている.異なる送信速度を区別することができる:10 Mbit/s の 10 ベース-TLP5007NLは様々なターン比と350uHmin OCLを提供します.0 °C から +70 °C の拡張作業温度範囲をサポートします.
