プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 0826-1X1T-GJ-F
文書: LPJK6003AONL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: $ 1.68
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 在庫あり
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
部品番号: |
0806-1X1T-GJ-F |
製品タイプ: |
統合コネクタモジュール |
ポートの数: |
1×1 |
スピード: |
10/100Base-T |
POEの評価: |
PoE+ 30W |
ポート構成: |
タブアップ |
取付タイプ: |
穴を通して |
EMIタブ: |
はい |
LEDタイプ: |
OG/Y |
動作温度: |
-40℃～+85℃ |
部品番号: |
0806-1X1T-GJ-F |
製品タイプ: |
統合コネクタモジュール |
ポートの数: |
1×1 |
スピード: |
10/100Base-T |
POEの評価: |
PoE+ 30W |
ポート構成: |
タブアップ |
取付タイプ: |
穴を通して |
EMIタブ: |
はい |
LEDタイプ: |
OG/Y |
動作温度: |
-40℃～+85℃ |

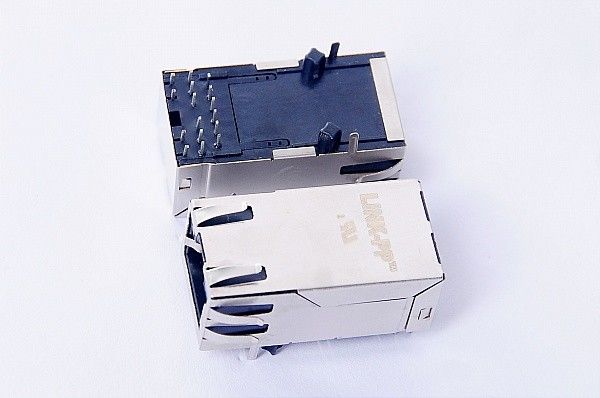

についてベルファイューズ 0826-1X1T-GJ-Fis a single-port (1x1) Integrated Connector Module (ICM) designed for rugged industrial Fast Ethernet and Power over Ethernet Plus (インテグレーテッドコネクタモジュール (ICM) は,インテグレーテッドコネクタモジュール (ICM) の1つのポートを搭載している.PoE+ / IEEE 802.3at) 展開統合磁石を搭載した1CT:1CT回転比温度範囲を拡大しました-40°Cから+85°C標準としてタブアッププロフィールこのコネクタは720 mA @ 57 VDC (30 W)2250 VDC の電解隔離を保証する一方で.
| パラメータ | 仕様値 | 試験条件 / 注記 |
|---|---|---|
| ターン比 (TP1&TP2) | 1CT: 1CT (±2%) | 送信&受信チャンネル |
| オープン・サーキット・インデクタンス (OCL) | 350 μH ミニ | @100kHz, 100mVrms, 11mA DCバイアス |
| 挿入損失 | -1.1 dB マックス -0.8 dB マックス -1.2 dB マックス |
操作周波数を超えて |
| 返済損失 | -18 dB ミニ (0.5〜40 MHz) -12 + 20 ログ f/80 MHz dB (40~100 MHz) |
システム阻力: 100 Ω |
| コモンモード・リジェクション (CM to CM) | -30 dB ミニット | 100kHz~100MHz |
| コモンモードからディフェリエンシャルモード拒否 (CMからDM) | -35 dB ミニット | 100kHz~100MHz |
| バランスされた直流線 | 720mA マックス 連続 @ 57 VDC 1.2 A マックス. 200ms @ 57 VDC |
IEEE 802.3at PoE+アプリケーションのために設計された |
| 高潜在 (HiPot) 隔離 | 2250 VDC | 100%生産テスト |
4つの内部75Ω終結抵抗,4つの22nF/100VDCブロック電容器そしてボブ・スミス終結ネットワークの一部として 外部シールドに接続された 1000 pF/2 kV 高電圧電容器.
高速イーサネットの差点ペアを 騒々しい電源の痕跡や スイッチングノードから 遠ざけてください高dV/dtと高電流経路からの分離を維持することで, 共通モードノイズカップリングを削減し,信号の整合性を保ちます..
PoEの電源経路は 13, 14, 15, 16のピンの専用VC接続でこれらのピンは,外部PoE PDまたはPSE回路のための関連するEthernetケーブルペア電源パスにアクセスします..
PoEの現在の経路のために十分な広い銅の痕跡や飛行機を使用し,必要な電流,銅の厚さ,許容される温度上昇,およびルーティング長さに従ってPCBの銅をサイズします.参照デバイスは, 720 mA バランスド DC ライン・ କରେントを 57 VDC で継続的にサポートします.周りのPCBの電源経路は 十分な電流輸送率で設計されるべきです
PoEの現在の経路に狭いネックダウン,過度の抵抗,そして不必要なルーティング トランジションを避けます. これらは局所的な加熱と電圧低下を増加させるからです.
すべてのシールドとリテンションタブが 意図されたチャシス・グラウンドまたは周辺シールド・グラウンド構造に 短く低阻力接続することを確認します
適切なシールド・グラウンディングは,共通モードのノイズに効果的な経路を提供し,イーサネットケーブルインターフェイスで EMIパフォーマンスを改善します.そして,可能な限り,敏感なデジタルまたはアナログの地面地域を通るシールドリターン電流をルーティングしないようにします..
最終的なグラウンドメソッドは システムレベルのチャッシー,PCBグラウンドアーキテクチャー,ESD保護戦略,EMC要件と 調整されるべきです
0826-1X1T-GJ-Fは 10/100BASE-T (高速イーサネット) ネットワーク用に設計されています.この2ペア変種よりも8チャンネル/4ペアギガビットマグジャックシリーズを選択する必要があります..
このコネクタはPoE+ (IEEE 802.3at/Type 2) をサポートし,30ワットまで配信しています.2A @ 57 VDC for 200ms ロープは2A @ 57 VDC 200ms ロープは2A @ 57 VDC 200ms.
このデザインは,上から簡単にケーブルを離れるようにします.底のクリアランスが限られている DIN-レールとベースボード搭載ハードウェアには特に有益です.
LED 1 (Pins 17/18) は単色黄色の LED です. LED 2 (Pins 19/20) はピン 19 が正したときオレンジ色とピン 20 が正したとき緑色を放出する双色 LED です.両方とも標準20mAの前駆動電流で動作する.
