プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 0813-1X1T-43-F
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: $0.06-$0.35
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: in 株式船 今日
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
製品タイプ: |
マグジャック (ICM) |
部品番号: |
0813-1X1T-43-F |
ポートの数: |
1x1 |
スピード: |
1000Base-T |
EMIタブ: |
と |
導かれた: |
それなし |
Rohs準拠: |
YES-RoHS |
動作温度: |
0 ~ +70°C |
製品タイプ: |
マグジャック (ICM) |
部品番号: |
0813-1X1T-43-F |
ポートの数: |
1x1 |
スピード: |
1000Base-T |
EMIタブ: |
と |
導かれた: |
それなし |
Rohs準拠: |
YES-RoHS |
動作温度: |
0 ~ +70°C |

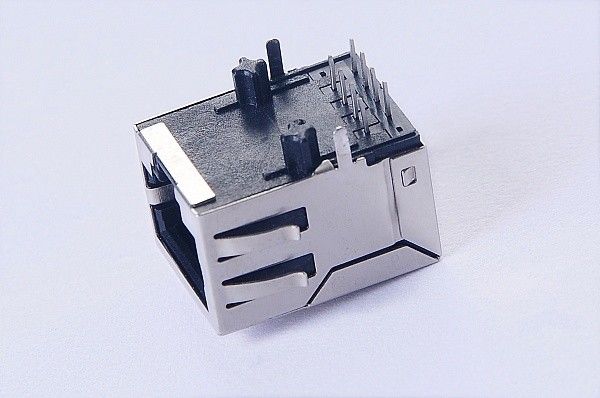

0813-1X1T-43-F は、1000BASE-T (ギガビット イーサネット) アプリケーション向けに設計された高性能のシングル ポート (1x1) RJ45 統合コネクタ モジュール (ICM) です。この MagJack® は、業界標準の RJ45 コネクタの高密度の利点と精密設計された磁気を組み合わせており、単一の PCB 省スペース コンポーネントで優れた信号整合性、EMI 抑制、ガルバニック絶縁を提供します。
| パラメータ | 仕様 |
|---|---|
| 製品名 | 0813-1X1T-43-F RJ45 磁気付き |
| タイプ | マグジャック / ICM |
| ポート数 | 1x1 |
| スピード | 1000BASE-T |
| 身長プロファイル | 標準 |
| 導かれた | いいえ |
| ポート構成 | タブダウン |
| PoE 定格 | 非PoE |
| 取付タイプ | スルーホールマウント |
| 動作温度 | 0℃～+70℃ |
| EMIタブ | はい |
| RoHS準拠 | はい |
0813-1X1T-43-F は、1000BASE-T イーサネット アプリケーション向けに設計された 1x1 RJ45 MagJack (統合コネクタ モジュール、ICM) です。 RJ45 コネクタと磁気を単一のコンパクトなソリューションに組み合わせ、PCB 設計を簡素化し、レイアウトの複雑さを軽減し、信頼性の高いギガビット イーサネット パフォーマンスをサポートします。
標準の高さのプロファイル、タブダウンポート方向、スルーホール取り付けで構築されたこのコネクタは、安定した機械的保持と信頼性の高い信号整合性を必要とするネットワーク機器にとって実用的な選択肢です。また、EMI タブも備えており、RoHS に準拠しているため、最新の産業および商業ネットワーク設計に適しています。
1. 巻数比
TP1:1CT :1CT±2%
TP2:1CT :1CT±2%
TP3:1CT :1CT±2%
TP4:1CT :1CT±2%
2.OCL@ 100kHz / 100mVRMS: 8mA DCバイアス: 最小350µH
3. 挿入損失
0.1MHz～1MHz：最大-1.1dB
1MHz～65MHz：最大-0.5dB
65MHz～100MHz：最大-0.8dB
100MHz～125MHz：最大-1.2dB
4. 反射減衰量 (最小)
0.5MHz～40MHz：-18dB
40MHz～100MHz：-12+20log(f/80MHz)dB
5. コモンモードからコモンモードの除去:100kHz～100MHz：-30dB以上
6. コモンモードからディファレンシャルモードへの除去:100kHz～100MHz：-35dB以上
7.耐電圧/絶縁電圧:1500 Vrms または 2250 VDC
0813-1X1T-43-F MagJack は、以下を含む幅広いイーサネット対応デバイス向けの多用途ソリューションです。
この磁気を備えた RJ45 コネクタは、次の用途に最適です。
磁気がコネクタに統合されているため、設計がよりコンパクトになり、配線が容易になります。
この部品は 1000BASE-T 用に設計されており、高速銅線イーサネット リンクに強力に適合します。
タブダウン構成と LED のない設計により、合理化されたフロントパネルとボードのレイアウトがサポートされます。
内蔵の EMI タブはノイズ制御を改善し、より堅牢なシステム パフォーマンスをサポートします。
RoHS 準拠のこのコネクタは、最新の環境および製造要件に適合します。
