プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: JK0-0177NL
文書: LPJK2064A9NL.pdf
支払及び船積みの言葉
最小注文数量: 50個
価格: Supportive
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
パイヌート: |
JK0-0177NL |
PN: |
LPJK2064A9NL |
データレート: |
1000Base-T |
RoHS準拠: |
はい |
チャネル/ポートの数: |
1x1 |
無料サンプル: |
利用可能 |
取り付けスタイル: |
スルーホール |
温度範囲: |
0/+70°C |
絶縁電圧: |
DC2250V |
ターン比: |
1CT：1CT |
パイヌート: |
JK0-0177NL |
PN: |
LPJK2064A9NL |
データレート: |
1000Base-T |
RoHS準拠: |
はい |
チャネル/ポートの数: |
1x1 |
無料サンプル: |
利用可能 |
取り付けスタイル: |
スルーホール |
温度範囲: |
0/+70°C |
絶縁電圧: |
DC2250V |
ターン比: |
1CT：1CT |

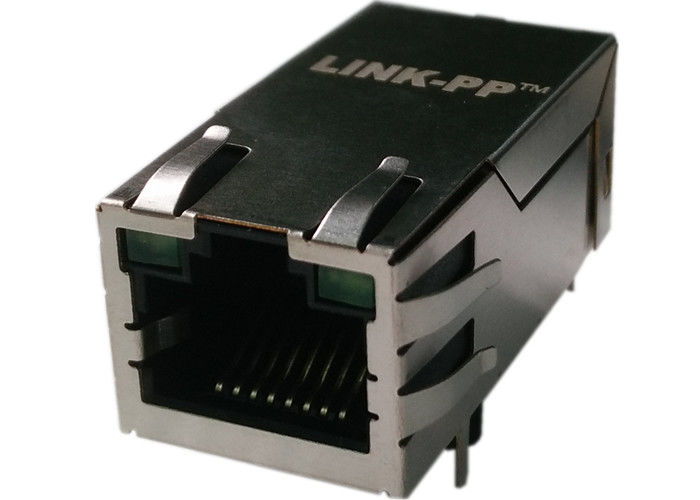

JK0-0177NL は、独自の PulseJack™ シリーズの高性能シングルポート (1x1) ギガビット (1000BASE-T) RJ45 統合コネクタ モジュール (ICM) です。 12 個の個別信号ピンと 4 個の絶縁 PoE+ 電源ピンを備えた高度な内部アーキテクチャで設計された JK0-0177NL は、IEEE 802.3at / IEEE 802.3bt 仕様に完全に準拠しています。
堅牢な 2250 VDC 誘電絶縁を維持しながら、2 または 4 ペアにわたって PSE サイトで最大 35 W (PD サイトで 15 W ～ 30 W) の連続電力を供給します。 JK0-0177NL は、20 mA のライン側 DC バイアス下で検証された業界トップの 350 µH 最小開回路インダクタンス (OCL) を備えており、高電力 PoE セットアップでのコア飽和ゼロを保証します。 MSL 1 定格の UL 94 V-0 難燃性熱可塑性プラスチック本体に収容されており、高密度ネットワーキング ハードウェア、IP セキュリティ カメラ、スマート ビルディング コントローラー、およびエンタープライズ アクセス ポイント用に最適化されています。
| 仕様 | パラメータ値 | 標準とエンジニアリングノート |
| 部品番号 (MPN) | JK0-0177NL | 鉛フリー、RoHS準拠 |
| ポート構成 | シングルポート (1x1)、ラッチアップ (タブアップ) | 標準プロファイル |
| データ伝送速度 | 1000BASE-T (ギガビットイーサネット) | 10/100BASE-Tとの下位互換性あり |
| 実装技術 | スルーホールマウント (THT) | ピークウェーブはんだ：260°C Max |
| ピン構造 | 16 ピン アレイ (12 信号 + 4 PoE ピン) | 絶縁された電力経路とデータ経路 |
| 巻数比 | 1CT : 1CT (送受信) | バランスの取れたディファレンシャル設計 |
| 動作温度 | 0°C ～ +70°C (商用グレード) | 保管温度: -40°C ～ +85°C |
| 耐湿性レベル | MSL 1 (無制限の床寿命) | 特別なプリベークは必要ありません |
| メトリック | 仕様 | コンプライアンスとテスト条件 |
| PoE規格のサポート | IEEE 802.3at (PoE+) および IEEE 802.3bt | 2ペアおよび4ペアの電源アーキテクチャ |
| 連続電力定格 |
35W PSEサイト 15W～30W PDサイト |
周囲温度 70°C での連続動作 |
| サポートされる電力範囲 |
30W～80W システム構成 |
ペア間のピーク処理能力 |
| 誘電体絶縁 (ハイポット) | DC2250V | @ 60 Hz、1 分間 (100% 製造テスト済み) |
| 開回路インダクタンス (OCL) | 最小350μH | 100 kHz、100 mV、@ 20 mA DC バイアス (ライン側) |
| 挿入損失 (TX/RX) | -1.0dB（標準） | 1MHz～100MHz |
リターンロス (100Ω±15Ω）
|
-16dB（代表値） @ 30MHz -12dB（代表値） @ 60～80MHz -10dB標準@ 100MHz |
高いシグナルインテグリティのインピーダンスマッチング |
| クロストーク除去 |
-44dB（代表値） @ 30MHz -37dB（代表値） @ 60MHz -33dB（代表値） @ 100MHz |
内部磁気ペア間絶縁 |
| コモンモード除去 (CMR) |
-27dB（代表値） @ 1～50MHz -20dB（代表値） @ 50–130MHz |
広範囲のEMI抑制 |
| 成分 | 材質・メッキ仕様 | 耐久性/パフォーマンスの指標 |
| シールドハウジング |
真鍮ベース付き 20～40μインチのニッケルメッキ |
シャーシボンド用の外部 EMI グランドタブ |
| 信号接点 | リン青銅 | 接触領域: 30 ～ 50 μインチのニッケルの上に 30 μインチの硬質金 |
| はんだリード |
錫マット仕上げ ニッケルアンダープレート |
高いはんだ付け性。ひげを防ぐ |
| インシュレーター・ボディ | 高温熱可塑性プラスチック | 可燃性評価: UL 94 V-0 |
|
交尾 / 抜去力 |
5ポンド(2.268kg) 最大 | 標準化されたRJ45プラグによるスムーズな挿入 |
| 機械的耐久性 | 最小 500 挿入サイクル | FCCパート68要件に準拠 |
| プラグ保持力 | 20ポンド(9.072 kg) 最小 | ケーブルの強い引っ張りに対してラッチを確実に保持 |
| LED内蔵(L/R) | 左：黄緑（バイカラー） 右：グリーン |
標準順電流IF=20mA
|
ほとんどの汎用ギガビット ICM は、従来の IEEE 802.3 標準では 11 mA DC バイアスしか定格がありません。実際の PoE+ 設置では、ケーブル ペアの抵抗の不均衡により、高い DC ループ オフセットが発生する可能性があります。
Pulse JK0-0177NL は、20 mA DC バイアスで最小 350 µH OCL を保証し、従来のコネクタのほぼ 2 倍の飽和マージンを実現します。これにより、インダクタンスのロールオフが防止され、高周波リターンロスが安定し、長いケーブル配線 (最大 100 メートル) でのパケットのドロップやリンクのバタつきが完全に排除されます。
内部信号トレースのセンタータップを組み合わせる一般的な統合コネクタとは異なり、JK0-0177NL は 12 個の信号ピンと 4 個のヘビーゲージ PoE 電源ピンの独自の物理的分離を特徴としています。
2250 VDC の絶縁テストに安全に合格するには、フロントエンドのライン側回路 (シャーシ/シールド グランド) とデジタル PHY 側回路 (ロジック グランド) の間に 2.0 mm 以上の絶対空間距離を維持してください。
このモジュールは MSL 1 熱可塑性ハウジングを備えているため、パッケージから取り出してすぐにウェーブはんだ付けが可能です。推奨されるピーク温度は最大 260°C、持続時間は 10 秒を超えません。
A: 主な違いは動作温度定格にあります。 JK0-0177NL は商用温度環境 (0°C ～ +70°C) 向けに仕様化されています。 JXK0-0177NL は、工業用温度 (-40°C ～ +85°C) に耐えられるよう、拡張温度の磁性ワイヤとポッティングを使用して設計されています。どちらのデバイスも同じピン配置、設置面積寸法、および電気巻数比を共有します。
A: はい。 JK0-0177NL は当初、2 ペアでの IEEE 802.3at (PoE+) 30W 供給 (回線接続 MX1 および MX2 を使用、または MX3/MX4 を使用で 15W) をターゲットとしていましたが、内部 4 チャンネル変圧器の形状と専用の 4 ピン電力抽出により、新しい IEEE の下で 4 ペアすべてに最大 30W ～ 80W の電力供給をサポートできます。 802.3bt規格。
A: イーサネット ケーブルに大きな DC 電流が流れると、導体ペア間の抵抗の不整合により、トランス巻線全体に不平衡な DC バイアスが発生します。 JK0-0177NL は、20 mA DC 電流バイアスが印加された状態で少なくとも 350 µH のインダクタンスを維持することが保証されており、イーサネット差動信号を歪め、パケット損失を引き起こす可能性のある磁気飽和を防ぎます。
A: 4 つの差動チャネルすべてにわたる標準の 1CT:1CT 巻数比により、JK0-0177NL は、TI、Marvell、Broadcom、Realtek、Microchip の IC を含む、すべての主要な電流モードおよび電圧モードのギガビット イーサネット PHY と汎用互換性があります。
