プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: RB1-125BAG1A
文書: LPJ0013AHNL.pdf
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.5-$0.8
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 在庫あり 3日以内に発送
支払条件: TT、NET30/60/90幾日
供給の能力: 4200K-PCS/Month
PN: |
RB1-125BAG1A |
中国製: |
LPJ0013AHNL |
製品タイプ: |
MagJack RJ45 コネクタ (変圧器付き) |
LEDインジケーター: |
緑 / 黄色 |
EMIシールド: |
シールド |
イーサネットアプリケーション: |
10/100Base-T |
絶縁保護: |
内蔵 |
取付タイプ: |
スルーホール、ライトアングル |
PN: |
RB1-125BAG1A |
中国製: |
LPJ0013AHNL |
製品タイプ: |
MagJack RJ45 コネクタ (変圧器付き) |
LEDインジケーター: |
緑 / 黄色 |
EMIシールド: |
シールド |
イーサネットアプリケーション: |
10/100Base-T |
絶縁保護: |
内蔵 |
取付タイプ: |
スルーホール、ライトアングル |
についてRB1-125BAG1A RJ45 トランスフォーマー付き 1×1高性能なRJ45 マグジャックコネクタ設計された10/100Base-T イーサネット アプリケーションこの1ポート,シールドRJ45コネクタは,LAN トランスフォーマー (磁気),接地指のEMIシールドそして二色LED表示器コンパクトな直角パックに
信頼性の高い信号完整性,EMI抑制,スペース効率の良いPCB統合を必要とするEthernetネットワーク機器のために設計されたRB1-125BAG1Aは,AutoMDIX 機能要求する電気性能要件を満たし,優れた共通モード拒絶,低挿入損失,隔離保護を提供します.
これはRJ45コネクタ 組み込みトランスフォーマーとLED理想的な用途には,イーサネットスイッチ,ルーター,産業用ネットワーク機器,埋め込みコントローラ,IoTゲートウェイ,通信機器.
| パラメータ | 仕様 |
|---|---|
| 製品タイプ | RJ45 コンネクタ 統合 トランスフォーマー |
| 部分番号 | RB1-125BAG1A |
| コネクタタイプ | RJ45 モジュール式ジャック (マグジャック) |
| 構成 | 1×1 シングルポート |
| 適用する | 10/100Base-Tイーサネット |
| 統合磁気 | そうだ |
| LED インジケーター | そうだ |
| LED カラー | 緑 / 黄色 |
| シールド | EMI指で保護されている |
| マウントタイプ | 穴を抜ける |
| PCBマウントの方向性 | 右角 (90°) |
| タブ方向 | ダウン |
| 列数 | 1 |
| ジャックごとにコア数 | 4 |
| パッケージ | トレー |
| パラメータ | 仕様 |
|---|---|

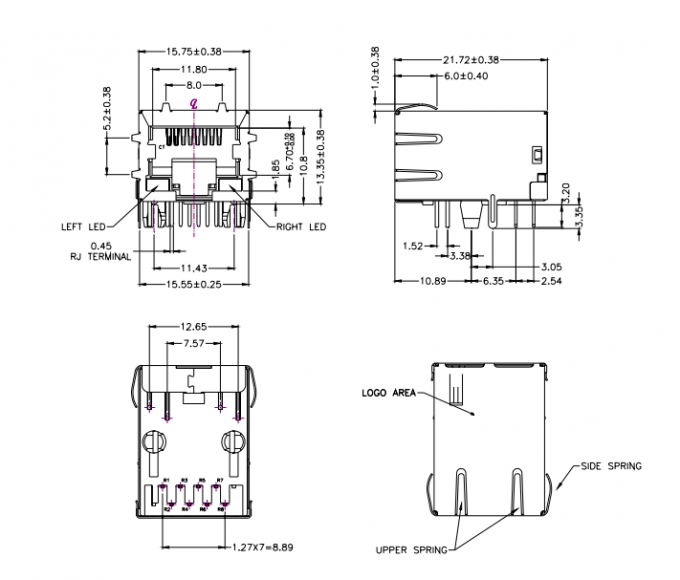

| PCB の 上 の 高さ | 0.525インチ (13.33mm) |
| ポート設定 | 単一の港 |
| 終了スタイル | 溶接器 |
| シェル材料 | ステンレス鋼 |
| 前殻の厚さ | 0.20mm |
| バックシェルの厚さ | 0.20mm |
| 脚の接地 | 溶接前 |
| 住宅用材料 | 高温熱プラスチック |
| 住宅の色 | ブラック |
| 燃焼率 | UL94 V-0 |
| 構成要素 | 材料 | 仕様 |
|---|---|---|
| RJ45ターミナル | リンゴ 銅 | 厚さ0.30mm |
| コンタクト エリア 完成 | ゴールド・フラッシュ | |
| 溶接尾の仕上げ | 100μ"ミンスチン | |
| 底面塗装 | 50~100μ"ニッケル | |
| 入力ターミナル | 青銅 | 厚さ0.35mm |
| リンク端末 | 青銅 | 厚さ0.25mm |
| 連絡を終了 | ゴールド・フラッシュ | |
| シールド素材 | ステンレス鋼 |
| パラメータ | 仕様 |
|---|---|
| 動作温度 | 0°Cから+70°C |
| 貯蔵温度 | -40°Cから+85°C |
| 保存状態 | 腐食や物理的な損傷に対する保護 |
| パラメータ | 仕様 |
|---|---|
| イーサネット速度 | 10/100Base-T |
| 阻力 | 100Ω バランスのとれた低通行フィルター |
| AutoMDIX サポート | そうだ |
| 港の数 | 1 |

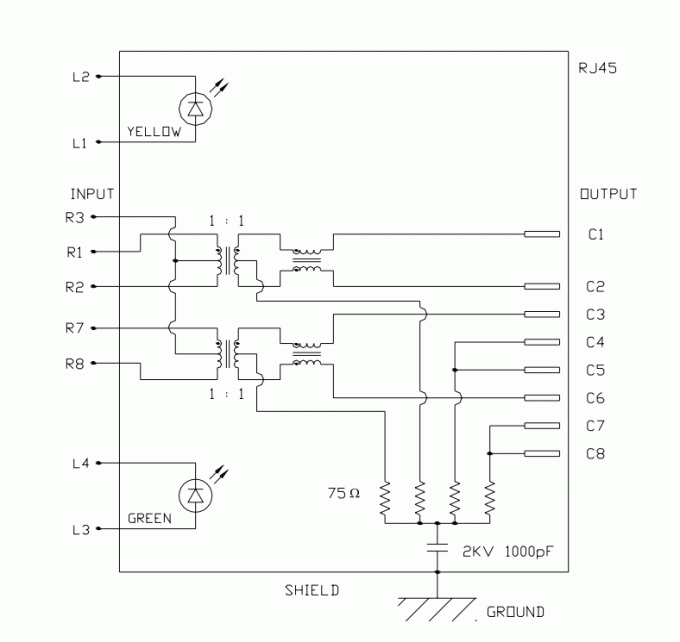

| トランスフォーマー型 | インテグレテッド LAN マグネット |
| パラメータ | 仕様 |
|---|---|
| 主要誘導力 | 350μH分 |
| 試験条件 | 100kHz 0.1V 8mA DCバイアス |
| 入力隔離 | 1500VAC / 60秒 |
| DC隔離 | 2250VDC / 60秒 |
RB1-125BAG1A 統合磁気モジュールは,最適化されたフィルタリングとノイズ抑制によって信頼性の高いイーサネット信号伝送を維持するように設計されています.
| 周波数範囲 | パフォーマンス |
|---|---|
| 1~100MHz | -1.0dB 最大 |
| 周波数範囲 | パフォーマンス |
|---|---|
| 1~30MHz | -18dB ミニ |
| 30~60MHz | -16dB ミニ |
| 60~80MHz | -12dB ミニ |
| パラメータ | パフォーマンス |
|---|---|
| 共通モード拒否 (CMR) | -30dB ミニ @1~100MHz |
| 横断音声 | -30dB ミニ @1~100MHz |
外部LANトランスフォーマーを必要とする従来のRJ45コネクタとは異なり,RB1-125BAG1Aは以下を組み合わせています.
PCBの複雑性と組み立てコストを削減します
これと:
コンネクターは安定した10/100Mbpsのイーサネット通信を保証します.
次の組み合わせ:
耐久性が高く 長期使用も可能です
RB1-125BAG1Aがサポートしている10/100Base-T イーサネット アプリケーションネットワーク機器に信頼性の高いFast Ethernet接続を提供します.
このRJ45マグジャックには イーサネット磁気が組み込まれます
RB1-125BAG1Aは自動MDIX, イーサネットケーブルの送信と受信ペアの自動検出と修正を可能にします.
このコネクタは透孔直角式設置設計PCBの組み立てに強い機械的安定性を提供します.
そうです 組み込み機能がありますグリーン/イエローLED表示イーサネット・リンクとアクティビティ・ステータス監視
インテグレートトランスフォーマーでは,最小一次誘導力は100kHzで350μH 8mA DCバイアス.
RB1-125BAG1Aには ステンレス鋼のシールドと EMI 接地指がある
動作温度範囲は0°Cから+70°C貯蔵可能で-40°Cから+85°C.
統合RJ45マグジャックは,イーサネットスイッチ,ルーター,産業用コントローラ,IoTデバイス,埋め込みシステム,通信機器で一般的に使用されています.
そうです 変圧器がRJ45コネクタに組み込まれているので PCBの設計を簡素化し 部品数を削減できます
