プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: GST5009CLF
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$1.2
パッケージの詳細: T&R
受渡し時間: in 株式船 今日
支払条件: TT、NET30/60/90幾日
供給の能力: 5KK/月
p/n: |
GST5009C LF |
LINK-PP P/N: |
LP82455NL |
データレート: |
1g |
ポー: |
ペアあたり350ma |
取り付け: |
SMD |
無料サンプル: |
利用可能 |
シリーズ: |
離散LAN磁気 |
機械: |
15.10x10.00x4.00mm |
p/n: |
GST5009C LF |
LINK-PP P/N: |
LP82455NL |
データレート: |
1g |
ポー: |
ペアあたり350ma |
取り付け: |
SMD |
無料サンプル: |
利用可能 |
シリーズ: |
離散LAN磁気 |
機械: |
15.10x10.00x4.00mm |

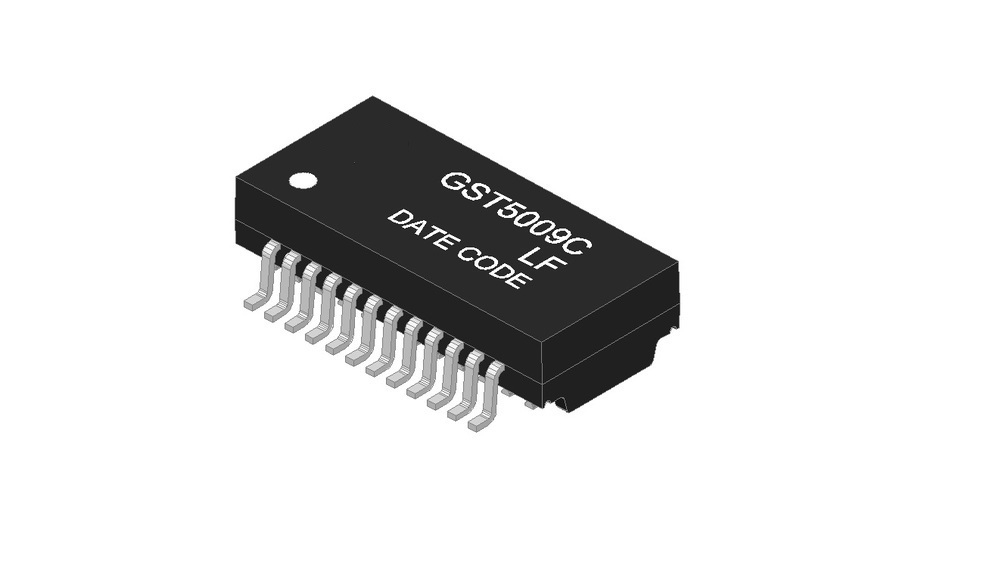

GST5009C LF / LP82455NL – 1000BASE-T ギガビットイーサネットトランス
| パラメータ | 試験条件 | 値 |
|---|---|---|
| 巻数比 | 50KHz、0.5V | 1CT : 1CT ± 2% |
| インダクタンス (Ls) | 100KHz、0.1V、12mA DCバイアス | 350 µH 最小 |
| 挿入損失 | 1～100 MHz | -1.4 dB 最大 |
| リターンロス | 1～30 MHz | -16 dB 最小 |
| リターンロス | 40 MHz | -14.4 dB 最小 |
| リターンロス | 50 MHz | -13.1 dB 最小 |
| リターンロス | 60～80 MHz | -12 dB 最小 |
| リターンロス | 100 MHz | -10 dB 最小 |
| 差動モードからコモンモード除去 | 30 MHz | -45 dB 最小 |
| 差動モードからコモンモード除去 | 60 MHz | -40 dB 最小 |
| 差動モードからコモンモード除去 | 100 MHz | -35 dB 最小 |
| クロストーク | 30 MHz | -40 dB 最小 |
| クロストーク | 60 MHz | -35 dB 最小 |
| クロストーク | 100 MHz | -30 dB 最小 |
| 耐電圧試験 | — | 1500 Vrms 最小 |
