プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO

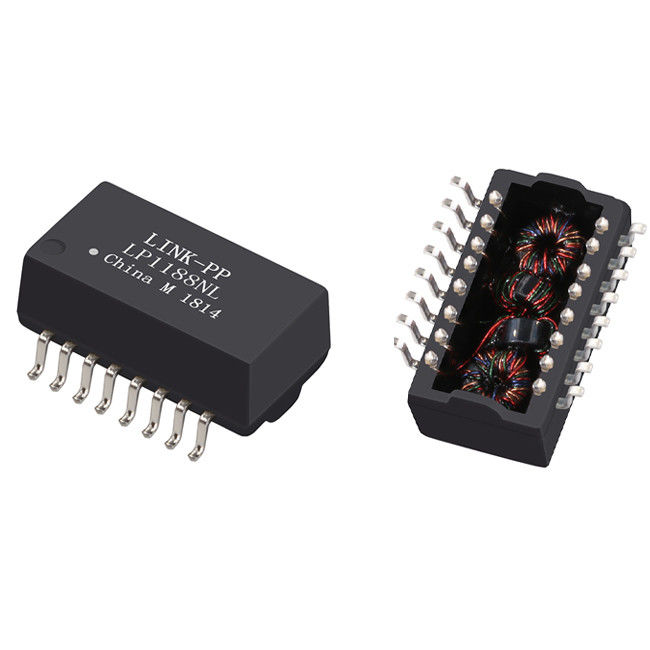

モデル番号: LP1188NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.6-$1.2
パッケージの詳細: T&R
受渡し時間: in 株式船 今日
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部品番号: |
LP1188NL クロス TG110-AEX50N5LF |
トランスの種類: |
車載用変圧器 |
ターン比: |
1CT: 1CT |
動作温度: |
-40 +125°Cに |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S変数 |
スピード: |
10/100 ベース-T |
部品番号: |
LP1188NL クロス TG110-AEX50N5LF |
トランスの種類: |
車載用変圧器 |
ターン比: |
1CT: 1CT |
動作温度: |
-40 +125°Cに |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet/Touchstone Format/S変数 |
スピード: |
10/100 ベース-T |
この TG110-AEX50N5LF イーサネットトランス は、高信頼性の AEC-Q200 認定シングルポート 10/100BASE-T LAN 絶縁トランス であり、過酷な自動車通信環境向けに特別に開発されました。 HALO Electronics が車載インフォテインメントおよびイーサネットベースの ECU ネットワーキング向けに設計したこの SMD トランスは、安定した信号絶縁、優れたコモンモードノイズ抑制、および自動車グレード 1 の温度条件下での長期的な熱耐久性を提供します。
350µH の最小 OCL、1CT:1CT の送受信巻数比、1500Vrms のハイポット絶縁、および拡張された-40°C から +125°C の動作範囲 を備えた TG110-AEX50N5LF は、以下に広く使用されています。
TG110-AEX50N5LF の認定代替品をお探しのお客様のために、LINK-PP は同等の電気的および機械的性能を持つ、完全に互換性のある自動車用イーサネット磁気トランスソリューション LP1188NL を提供しています。
| パラメータ | 仕様 |
|---|---|
| 部品番号 | TG110-AEX50N5LF |
| トランスタイプ | LAN 10/100 Base-T 自動車用イーサネットトランス |
| データレート | 10/100BASE-TX |
| 巻数比 | 1CT:1CT 送信機 / 1CT:1CT 受信機 |
| OCL (最小) | 350µH |
| 巻線間静電容量 Cw/w (最大) | 35pF |
| DCR (最大) | 1.0Ω |
| 絶縁電圧 | 1500Vrms ハイポット |
| 実装タイプ | 表面実装 |
| パッケージサイズ | 12.70mm × 7.11mm |
| 最大高さ | 6.35mm |
| 動作温度 | -40°C ～ +125°C |
| 認定 | AEC-Q200 |
| 準拠 | UL/EN60950 認定 |
TG110-AEX50N5LF は、以下の用途で堅牢な 10/100 イーサネット通信絶縁を実現するように設計されています。
LINK-PP は、以下を必要とするお客様向けに設計された自動車用イーサネット磁気トランスの代替品 LP1188NL を提供しています。
当社の同等ソリューションは以下を提供します。
