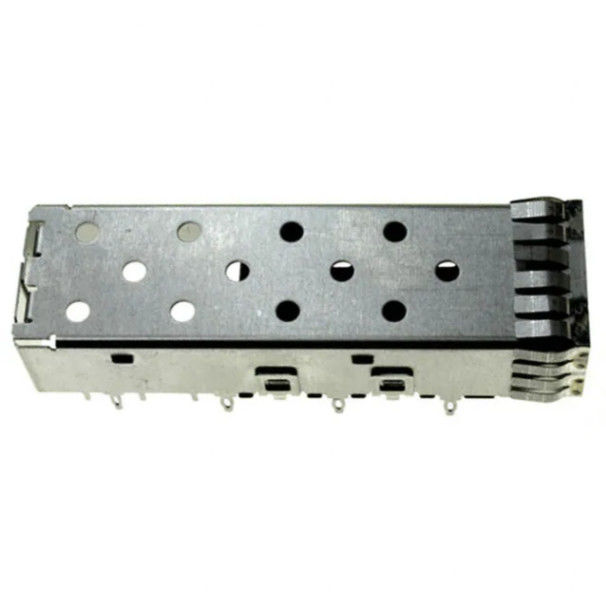

2007215-2 1x1 16 Gb/s SFP+ プレスフィットケージ ヒートシンク開口部付き

プロダクト細部

起源の場所: 広東省、中国

ブランド名: LINK-PP

証明: ISO 9001,ISO 14001,UL,SGS,REACH168

モデル番号: 2007215-2

支払及び船積みの言葉

最小注文数量: 10/100/25K

価格: $2.10

パッケージの詳細: 20/Tray

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 350K/Month

最もよい価格を得なさい
ハイライト:

2007215-2 1x1 SFP+ケージ

,

SFP+プレスフィットケージ 16Gb/s

,

SFP+ケージ ヒートシンク開口部付き

Part Number:
2007215-2
Pluggable Form Factor:
SFP+ (1x1 Single Port)
Port Matrix Configuration:
1 x 1 (1 Port)
Data Rate (Max):
16 Gb/s
Operating Temperature:
-55 – 105 °C [-67 – 221 °F]
Termination to PCB:
Through-Hole Press-Fit (2.05 mm Tail)
Top Configuration:
Heatsink Opening (9.00 x 26.50 mm)
Cage Material & Shielding:
0.25mm Nickel-Silver, Internal/External EMI Springs
PCB Thickness (Min.):
1.50 mm (Single-Sided) / 3.00 mm (Double-Sided)
Cage Dimensions (L x W x H):
48.70 x 14.50 x 9.50 mm (Ref.) / 9.70 mm Max Seated
Part Number:
2007215-2
Pluggable Form Factor:
SFP+ (1x1 Single Port)
Port Matrix Configuration:
1 x 1 (1 Port)
Data Rate (Max):
16 Gb/s
Operating Temperature:
-55 – 105 °C [-67 – 221 °F]
Termination to PCB:
Through-Hole Press-Fit (2.05 mm Tail)
Top Configuration:
Heatsink Opening (9.00 x 26.50 mm)
Cage Material & Shielding:
0.25mm Nickel-Silver, Internal/External EMI Springs
PCB Thickness (Min.):
1.50 mm (Single-Sided) / 3.00 mm (Double-Sided)
Cage Dimensions (L x W x H):
48.70 x 14.50 x 9.50 mm (Ref.) / 9.70 mm Max Seated
2007215-2 1x1 16 Gb/s SFP+ プレスフィットケージ ヒートシンク開口部付き


の2007215-2は単一ポート (1×1)SFP+ 高速プラグイン可能 I/O ケージ アセンブリ専用トップを採用ヒートシンク開口部 (9.00 ±0.20 mm × 26.50 ±0.20 mm)、内部および外部の銅合金 EMI アース スプリング、および0.25 mm ニッケルシルバー合金体。最大シリアル データ レートの定格16Gb/秒という極端な動作温度範囲にわたって、-55°C ~ +105°C [-67°F ~ 221°F]、はんだなしでホスト PCB に取り付けられます。スルーホール圧入準拠ピン (2.05mm [0.081インチ]尾の長さ)。フォームフィット機能と互換性のある第 2 ソースの代替品 (ケージのみ、または 6.5 mm SAN / PCI / ネットワーキング ヒートシンクおよび 20 ピン SMT コネクタとバンドルされたもの) は、次のサイトから入手できます。リンクPP急速に2~4週間工場出荷。




1. 2007215-2 1x1 SFP+ ケージの概要


参考部品番号 2007215-2  データレート (最大) 16Gb/秒(10GbE / 8G & 16G ファイバーチャネル)
プラグイン可能なフォームファクター SFP+ / SFP MSA (SFF-8432) 動作温度範囲 -55 ~ 105 °C [-67 ~ 221 °F]
ポートマトリクス構成 1×1(1ポート、シングルポート) PCB の終端方法 スルーホール圧入(コンプライピン)
上位の構成 ヒートシンクの開口部(9.00×26.50mm) 終端テールの長さ 2.05mm [0.081インチ]
ヒートシンク対応 はい (クリップオン PCI / 6.5mm SAN / ネットワーク フィンに対応) 推奨される PCB の厚さ 最小1.50mm(片面) /3.00mm以上(両面)
ケージ本体の材質 0.25 mm ニッケルシルバー合金 EMIスプリングの材質と仕上げ 銅合金、最小最小値を超える 0.8 µm の錫0.8μmニッケル
ライトパイプ付属 / 密閉可能 いいえ (ライトパイプなし) / いいえ 梱包方法 トレイ (20/トレイ自動組立対応)




2. 主要な機械的寸法と専用ヒートシンク開口部


連動マルチポート ケージとは異なり、2007215-2個人です1×1 シングルポート SFP+ ケージ。金属ケージは機械的ガイド、モジュール ラッチ保持、ベゼル EMI 接地、および上部熱窓を提供し、高速電気インターフェイスは別個の PCB に取り付けられたインターフェイスによって提供されます。20 ポジション SMT SFP+ ホスト コネクタ。


機械的パラメータとカットアウトパラメータ 制御された図面値 (C-2007215 Rev. C) エンジニアリング設計ノート
リファレンスケージエンベロープ (長さ×幅×高さ) 48.70mm×14.50mm×9.50mm(参考) PCB 上の最大設置高さ: 9.70 mm (参考)、仕様 114-13120 に準拠
前面ポート開口部(幅×高さ) 14.00±0.10mm×8.95±0.15mm 標準の SFP / SFP+ MSA 光モジュールおよび DAC モジュールと接続可能
上部ヒートシンク開口部 (W × L) 9.00±0.20mm×26.50±0.20mm モジュール冷却のために前端から 16.50 ±0.20 mm に配置
推奨 PCI ベゼルカットアウト (W × H) 15.45mm×10.40mm(4X R0.30mm以下) 分。中心から中心までのポート間隔: 16.25 mm
ベゼルと PCB の位置合わせ 1.02 ±0.30 mm (PCB 前面) / 3.50 ±0.30 mm (PCB カットアウト) ベゼル後部からケージ後部まで 45.40 mm (参考値)




3. 部品番号の比較: 2007215-2 と 2007215-1


特徴 2007215-1 2007215-2 (このモデル)
ポートマトリックスと取り付け 1 × 1 シングルポート、プレスフィット (2.05 mm テール) 1 × 1 シングルポート、プレスフィット (2.05 mm テール)
上面構造 円形の EMI 熱通気孔 専用ヒートシンク開口部 (9.00 × 26.50 mm)
熱応用 低電力トランシーバー用のパッシブ エアフロー 10G/16G オプティクス用の直接外部ヒートシンク/サーマルパッドコンタクト




4. PCB プレスフィット穴レイアウト (穴 A および穴 C) および認定仕様


2007215-2 Recommended PCB Layout


  • 穴Aの仕様:推奨ドリル径Ø1.15±0.02mm;メッキスルーホール仕上がり径Ø1.05mm(参考値)。
  • 穴 C 仕様:推奨ドリル径Ø0.95±0.02mm;メッキスルーホール仕上がり径Ø0.85mm(参考値)。
  • PCB メッキ規則 (TE 仕様 114-13120):0.025 ~ 0.050 mm の銅メッキ (最大硬度 150 ヌープ)。 Immersion Tin、HASL、OSP、または ENIG と互換性があります。注: イマージョンシルバーは SFP 1×1 一体型ケージ アセンブリには使用しないでください。
  • 機械的認定 (TE 仕様 108-2364):耐久性評価100回の嵌合サイクル;プレスフィットピン挿入力≤44.5 N/ピン最大;圧入引抜力;ケージラッチ保持強度≧91.2N以上;トランシーバーの挿入力 ≤34.0 N (ヒートシンクなし) / ≤ 45.37 N (ヒートシンク クリップあり)。




5. 二次ソースの相互参照: TE 2007215-2 と LINK-PP の同等品


パラメータ TE コネクティビティ 2007215-2 LINK-PP 1×1 SFP+相当
構成と速度 1×1 SFP+ プレスフィット ケージ、16 Gb/s 1×1 SFP+ プレスフィット ケージ、16 Gb/s (オプションの 6.5 mm SAN ヒートシンク キット)
フットプリントとトップウィンドウ 穴A / 穴C、2.05 mm テール、9.0 × 26.5 mm 開口部 適合する SFF-8432 / C-2007215 のフットプリントとヒートシンク開口部
動作温度 -55℃~+105℃ -55°C ~ +105°C (RoHS、REACH、ISO9001/14001 認証)
16 ~ 26 週間の割り当て 在庫に 2 ~ 4 週間かかります (無料サンプルと 3D STEP モデルは 24 時間以内に入手可能)





6. よくある質問


Q1: 2007215-1 と 2007215-2 の違いは何ですか?

答え:顧客ごとの図面 C-2007215、2007215-1上面には円形のEMIベントホールが付いていますが、2007215-2特徴9.00 × 26.50 mm 長方形ヒートシンク開口部外部クリップオン ヒートシンクまたはシャーシ コールド プレートが SFP+ 光トランシーバに直接接触できるようにします。


Q2: 2007215-2 にはヒートシンクまたは 20 ピン SFP+ ホスト コネクタが含まれていますか?

答え:標準部品番号 2007215-2 は、ヒートシンク開口部 (ヒートシンク互換性: はい)。 20 極 SMT SFP+ コネクタとクリップオン ヒートシンク (4.2 mm PCI、6.5 mm SAN、または 13.5 mm ネットワーク ヒートシンクなど) は別個のコンポーネントです。 LINK-PP は、スタンドアロン 2007215-2 ケージまたは完全なワンストップ キット (ケージ + ヒートシンク + クリップ + 20 ピン コネクタ) のいずれかを提供できます。


Q3: 2007215-2 に必要な PCB の厚さはどれくらいですか?

答え:片面実装用とTE アプリケーション仕様 114-13120 に従って、シングル ポート ケージが同じボードの両側に取り付けられている場合。
