プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LP2019NL
文書: LP2019NL.pdf
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$1.2
パッケージの詳細: T&R
受渡し時間: 約3-5日
支払条件: TT、NET30/60/90幾日
供給の能力: 5kk/月
製品名: |
LP2019NL イーサネット磁気モジュール |
イーサネット標準: |
IEEE 802.3 10/100BASE-TX |
POEサポート: |
はい（最大600mA） |
ユースケース: |
VoIP電話、IP電話、イーサネットスイッチ |
ターン比: |
1CT:1CT (送信/受信) |
分離電圧: |
1500 VRMS |
動作温度: |
+70 °Cへの0の°C |
取付タイプ: |
表面実装 |
コンプライアンス: |
ROHS |
メーカー: |
LINK-PP LAN変圧器サプライヤー |
製品名: |
LP2019NL イーサネット磁気モジュール |
イーサネット標準: |
IEEE 802.3 10/100BASE-TX |
POEサポート: |
はい（最大600mA） |
ユースケース: |
VoIP電話、IP電話、イーサネットスイッチ |
ターン比: |
1CT:1CT (送信/受信) |
分離電圧: |
1500 VRMS |
動作温度: |
+70 °Cへの0の°C |
取付タイプ: |
表面実装 |
コンプライアンス: |
ROHS |
メーカー: |
LINK-PP LAN変圧器サプライヤー |

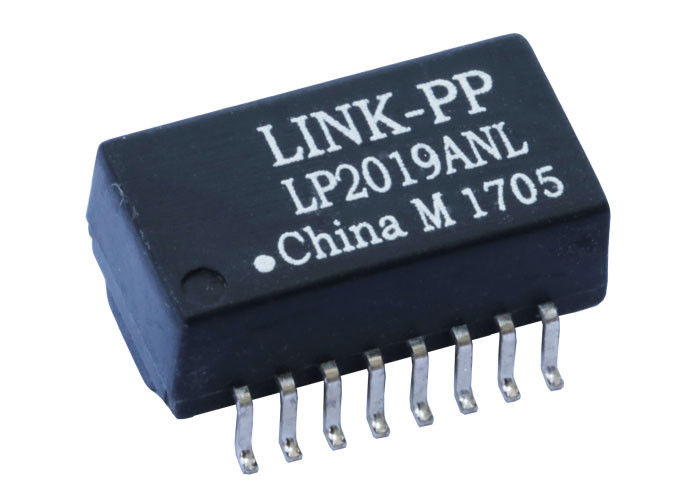

ほらLP2019NLコンパクトです10/100BASE-TX イーサネット磁気モジュールVoIP,LAN,およびPower over Ethernet (PoE) アプリケーション向けに設計されている.高性能隔離トランスフォーマーを統合し,高速イーサネット信号の完整性のために最適化され,600mA.
LP2019NLは,SOHOネットワーク機器,LAN・オン・マザーボード (LOM) 設計,イーサネットハブ,スイッチ,IP電話,ADSLモデム安定したデータ伝送と信頼性の高い隔離が重要です.
製造されたものRoHS 準拠評価されています250 °Cのピーク溶接温度LP2019NLは優れた製造能力と長期的信頼性を備えています
| 電気仕様 | 価値 / 状態 |
|---|---|
| ターン比 | TX: 1CT: 1CT RX: 1CT: 1CT |
| 挿入損失 | 0.100MHz: -1.0 dB 最大 |
| 返済損失 | 0.30MHz: -18 dB ミニ 30~60 MHz: -13 dB ミニ 60~80MHz: -12 dB ミニ |
| 横断音声 | 0.100MHz: -35dB ミニ |
| 分差対共通モード拒絶 (DCMR) | 30MHz: -42dB ミニ 60MHz: -36dB ミニ 100MHz: -33dB ミニ |
| 標準モード拒絶率 (CMRR) | 1~100 MHz: -40 dB タイプ |
| 誘導力 (OCL) | ピン 1 ̇3, 6 ̇8: 350 μH Min @ 100 kHz, 0.1 V, 8 mA DCバイアス |
| DC抵抗 (DCR) | ピン 1 ̇3, 6 ̇8: 0.9 Ω マックス |
| 漏れ誘導力 (LK) | 1?? 3 (Tie: 16+14):0.5 μH マックス @ 100 kHz,0.1 V 6?? 8 (Tie: 11+9):0.5 μH マックス @ 100 kHz,0.1 V |
| 巻き込み容量 (Cw/w) | (1?? 3), (16?? 14): 28 pF マックス @ 100 kHz 0.1 V (6?? 8), (11?? 9): 28 pF マックス @ 100 kHz,0.1 V |
| 隔離電圧 | 1500Vrms |
| 仕様 | 価値 / 状態 |
|---|---|
| 動作温度 | 0 °Cから+70 °C |
| RoHS 準拠 | はい (NL後音) |
| パッケージの種類 | 表面マウント |
| 身体の寸法 | 長さ: 12.70mm 幅: 8.89mm (典型) 高さ: 7.15mm 最大 |
LP2019NLは,Fast Ethernet PHYインターフェースに適したセンタータップを備えた分離式送信 (TX) と受信 (RX) 隔離トランスフォーマーを統合している.
この構成では,信号隔離とEMI制御を維持しながら,センタータップを通じてPoE電源注入をサポートします.
LP2019NLは10/100BASE-TX イーサネット インターフェース信号隔離,インピーダンスのマッチング,ノイズ抑制を可能にする.VoIP電話,IP電話,イーサネットスイッチ,SOHOネットワーク機器.
LP2019NLはPoE対応のイーサネットアプリケーション連続電流を最大600mAIP電話やその他の PoE 搭載デバイスに適しています
LP2019NLはIEEE 802.3 10/100BASE-TX電気と隔離の要件があり,Fast Ethernet PHY 設計に適しています.
トランスフォーマーには1CT:1CT回転比送信 (TX) チャンネルと受信 (RX) チャンネルの両方で,シグナル対称性とPHY互換性を確保します.
LP2019NLは 隔離値が1500Vrms標準的なEthernet安全と隔離要件を満たしている.
LP2019NLはVoIP と IP 電話 アプリケーション低挿入損失,強い共通モードノイズ拒絶,信頼性の高いPoE電源処理を提供します.
そうだNL 後尾完全表示RoHS 準拠熱帯電池の熱帯電池で,250 °C.
ほらLP2019NL 10/100BASE-TX VoIP マグネティクス モジュール高隔離電圧,優れたEMI性能,IEEE 802.3規格に準拠するLP2019NLは,VoIP電話のための信頼できる選択ですIP電話とイーサネットネットワーク機器
