プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LP1197NL
文書: LP1197NL.pdf
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部品番号: |
LP1197NL |
機械的: |
12.7x9.30x6.20mm |
ターン比: |
1:1 |
サポート: |
PDF/3D/ISG/Stp/ステップ/データシート |
オークル・CL: |
350 μH min |
絶縁電圧: |
1500 VRMS |
データレート: |
10/100BASE-TX |
チャンネル/ポート数: |
シングル |
PoE: |
PoE |
取付タイプ: |
smt |
使用温度範囲: |
0℃～+70℃ |
部品番号: |
LP1197NL |
機械的: |
12.7x9.30x6.20mm |
ターン比: |
1:1 |
サポート: |
PDF/3D/ISG/Stp/ステップ/データシート |
オークル・CL: |
350 μH min |
絶縁電圧: |
1500 VRMS |
データレート: |
10/100BASE-TX |
チャンネル/ポート数: |
シングル |
PoE: |
PoE |
取付タイプ: |
smt |
使用温度範囲: |
0℃～+70℃ |

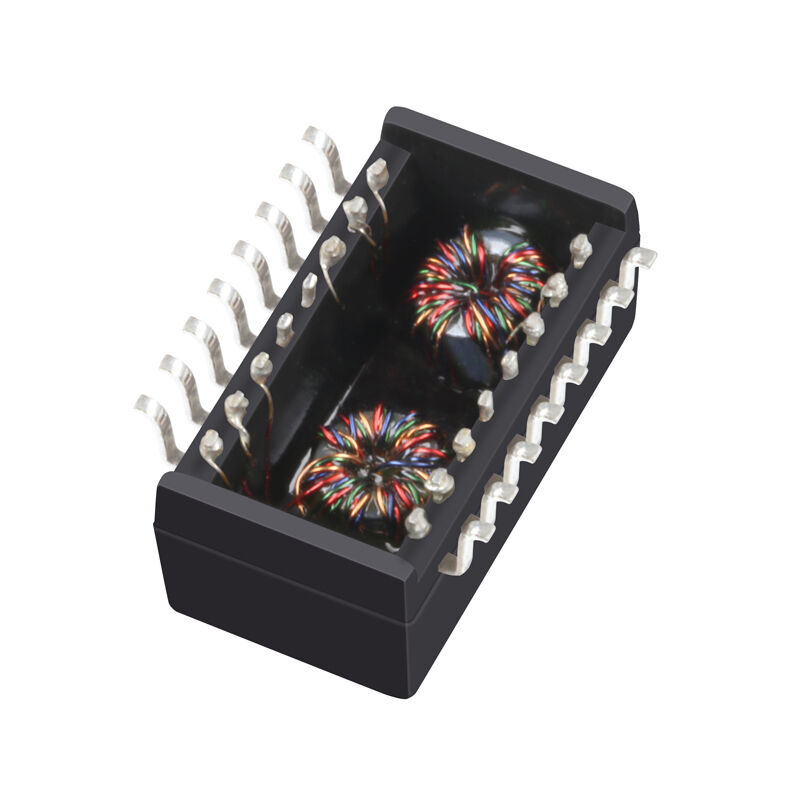

についてLP1197NLこれは10/100Base-TX 単ポート PoE LAN トランスフォーマーモジュール必要なEthernetデバイス用に設計された信頼性の高いデータ送信とPower over Ethernet (PoE) の両方をサポートする設計されたオープンフレーム構造そして最適化されています表面マウント (SMT) 装置, LP1197NLは,隔離トランスフォーマーとフィルタリングコンポーネントを統合し,信号の完整性,EMI抑制,および扭曲ペアイーサネットケーブルで安全な電源配送を保証します.
対応するIEEE 802.3 イーサネット仕様そして登場する1500 Vrms 隔離LP1197NLは,VoIP 機器,SOHO ネットワーク デバイス,LAN オン マザーボード (LOM) 設計,イーサネット スイッチ,PoE 対応の組み込みシステム.
| パラメータ | 価値 |
|---|---|
| 部分番号 | LP1197NL |
| トランスフォーマー型 | LAN トランスフォーマー |
| 適用する | イーサネット (PoE) |
| 港の数 | 単一の港 |
| スピード | 10/100Base-TX |
| マウントタイプ | 表面マウント |
| パッケージ | テープ&リール |
| 建設 | フレームを開け |
| ピン | 16 |
| 港口ごとにコア | 2 |
| オートMDIX | そうだ |
| パッケージの高さ | 0.244インチ / 6.20mm |
| パッケージの長さ | 0.500インチ / 12.70mm |
| パッケージの幅 | 0.366インチ / 9.30mm |
| 動作温度 | 0 °Cから+70 °C |
|
1ターン比率 (± 2%) |
|
|
|
TX=1CT:1CT RX=1CT:1CT |
||
|
2誘導力 OCL: 350uH MIN |
||
|
@100KHz/0.1V,8mA DCバイアス |
||
|
3挿入損失: |
||
|
-1.2dB MAX @ 1.0-100MHz |
||
|
4返金損失: |
||
|
-16dB MIN @ 1-30MHz |
||
|
-14dB MIN @ 40MHz |
||
|
-13dB MIN @ 50MHz |
||
|
-12dB MIN @ 60-80MHz |
||
|
5クロス・トーク |
||
|
-44dB MIN @ 30MHz |
||
|
-40dB MIN @ 60MHz |
||
|
-35dB MIN @ 100MHz |
||
|
6標準モード拒否: |
||
|
-43dB MIN @ 30MHz |
||
|
-37dB MIN @ 60MHz |
||
| -33dB MIN @ 100MHz | ||
|
7低圧試験 1500Vrms MIN |
||
LP1197NLは,標準的なPoE以外のLANトランスフォーマーとは異なり,PoE電源配送に関連したDCバイアス電流を処理する安定した磁気性能を維持する. その変圧器構造は最小限に核の飽和度確保する.
LP1197NLはPoE対応のVoIP電話,IPカメラ,アクセスポイント,組み込みEthernetデバイス.
についてLP1197NL信頼性の高い PoE 準備ができています10/100Base-TX LAN トランスフォーマーモジュールコンパクトで費用対効果の高いイーサネットデバイス向けに設計されています. 強力な隔離,優れたEMI性能,実証されたコンプライアンスにより,VoIP,SOHO,PoEネットワークアプリケーションを組み込み.
LP1197NLは特に設計されていますPoE イーサネットシステム信号の整合性を維持しながら,DCバイアス電流をサポートする.
A: LP1197NL サポート10Base-Tと100Base-TXスピードイーサネットアプリケーション
A: そうです1500 Vrms 隔離共通のEthernetとPoEの安全要件を満たしています.
A: はい.モジュールはテープ&ロールの包装標準的なSMTリフロープロセスをサポートします
