プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJK7436A98NL
支払及び船積みの言葉
最小注文数量: 60pcs
価格: $0.4-$1.19
パッケージの詳細: 60pcs/tray、か巻き枠のパッケージ
受渡し時間: in 株式船 今日
支払条件: TT、NET30/60/90幾日
供給の能力: 2800K-PCS/Month
部品番号: |
LPJK7436A98NL |
イーサネット標準: |
1000Base-T |
ポート構成: |
シングルポート(1×1) |
LED: |
オレンジ&グリーン/イエロー |
磁気学: |
統合された |
シールド: |
EMIシールドタブ |
取り付けスタイル: |
スルーホール（THT） |
向き: |
ライトアングル、サイドエントリー |
ラッチ位置: |
タブアップ |
ファイル: |
PDF/3D/ISG/Stp/ステップ/データシート |
部品番号: |
LPJK7436A98NL |
イーサネット標準: |
1000Base-T |
ポート構成: |
シングルポート(1×1) |
LED: |
オレンジ&グリーン/イエロー |
磁気学: |
統合された |
シールド: |
EMIシールドタブ |
取り付けスタイル: |
スルーホール（THT） |
向き: |
ライトアングル、サイドエントリー |
ラッチ位置: |
タブアップ |
ファイル: |
PDF/3D/ISG/Stp/ステップ/データシート |

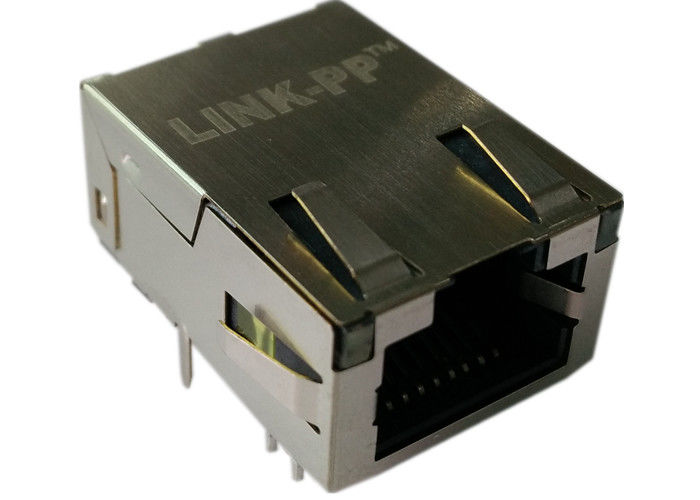

LPJK7436A98NL ロープロファイル RJ45 コネクタは、PCB スペースが貴重な高密度ネットワーク アプリケーション向けに設計されています。わずか 0.445 インチ (11.30 mm) の超低パッケージ高さのこの 1x1 サイドエントリー ジャックは、堅牢な 1000 Base-T (ギガビット) イーサネット パフォーマンスを提供します。
最適な信号整合性と EMI シールドを確保するために統合された磁気を使用して設計されたこのコネクタは、産業用動作温度 (-40 °C ～ +85 °C) に定格されています。 「タブアップ」方向、安全なスルーホールテクノロジー (THT) ウェーブはんだ実装、およびネットワークステータスを明確に示すための視認性の高いオレンジと緑/黄色の LED が特徴です。
LPJK7436A98NL は、設置面積が小さく工業用温度定格に優れているため、次の用途に最適な RJ45 ソリューションです。
| カテゴリ | 仕様 | 詳細 |
|---|---|---|
| 一般および電気的特性 | 部品番号 | LPJK7436A98NL |
| コネクタの種類 | 統合された磁気を備えた RJ45 ジャック | |
| データレート (速度) | 10/100/1000 Base-T (ギガビットイーサネット) | |
| ポート数 | 1x1 ポート (単一ポート) | |
| PoE の互換性 | 非PoE | |
| LEDの構成 | オレンジ＆グリーン / イエロー | |
| 機械的および物理的仕様 | パッケージの高さ | 0.445 インチ / 11.30 mm (薄型) |
| パッケージの長さ | 0.946 インチ / 24.04 ミリメートル | |
| パッケージ幅 | 0.700 インチ / 17.78 ミリメートル | |
| ラッチの向き | ラッチアップ（タブアップ） | |
| 取付方向 | 90°直角/サイドエントリー | |
| 取付タイプ | THT (スルーホールテクノロジー)、PCB マウント | |
| はんだ付け工程 | ウェーブはんだ対応 | |
| シールド | EMIタブ付きフルメタルシールド | |
| 環境仕様 | 動作温度 | -40°C ～ +85°C (工業グレード) |
1000Base-T イーサネット設計向けに磁気を統合したロープロファイル RJ45 コネクタをお探しの場合、LPJK7436A98NL はコンパクトで信頼性の高いネットワーキング アプリケーションに最適です。
LPJK7436A98NL は、1000Base-T 磁気を統合した薄型 RJ45 コネクタで、コンパクトなサイズと信頼性の高いパフォーマンスを必要とするイーサネット アプリケーション向けに設計されています。
はい。 10/100/1000Base-T 接続をサポートしているため、ギガビット イーサネット アプリケーションに適しています。
いいえ。LPJK7436A98NL は非 PoE として指定されています。
サイドエントリー、90°直角構成のスルーホールテクノロジー (THT) を使用しています。
はい。ステータス表示用にオレンジおよび緑/黄色の LED オプションが付属しています。
