プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: SGS, UL,CE,ISO9001:2008,Reach
モデル番号: RTC-1QDBAM1A
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.11-$12
パッケージの詳細: 皿
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 208K/Month
アイテム: |
RTC-1QDBAM1A |
カテゴリ: |
磁気学の1x4港rj45 |
スピード: |
10/100/1000ベースT |
取り付け: |
によ穴 |
インジケータ: |
LED |
ファイル: |
PDF/3D/ISG/Stp/ステップ/データシート |
アイテム: |
RTC-1QDBAM1A |
カテゴリ: |
磁気学の1x4港rj45 |
スピード: |
10/100/1000ベースT |
取り付け: |
によ穴 |
インジケータ: |
LED |
ファイル: |
PDF/3D/ISG/Stp/ステップ/データシート |
この RTC-1QDBAM1A は、高密度 4 ポート (1x4) RJ45 モジュラージャックで、10/100/1000Base-T マグネティクスを内蔵しています。高性能ネットワークアプリケーション向けに設計されており、優れた EMI シールド、統合されたステータス LED、および PCB スペースを節約するコンパクトなフットプリントを組み合わせています。スイッチ、ルーター、および複数の高速イーサネットポートを必要とする産業用コンピューティング機器に最適です。
| カテゴリ | パラメータ | 技術仕様 / 値 |
|---|---|---|
| 一般 | 製品タイプ | 1×4 ポート RJ45 モジュラージャック (マグネティクス内蔵、タブアップ) |
| アプリケーション | 10/100/1000 Base-T (ギガビットイーサネット) | |
| 実装タイプ | スルーホール技術 (THT) | |

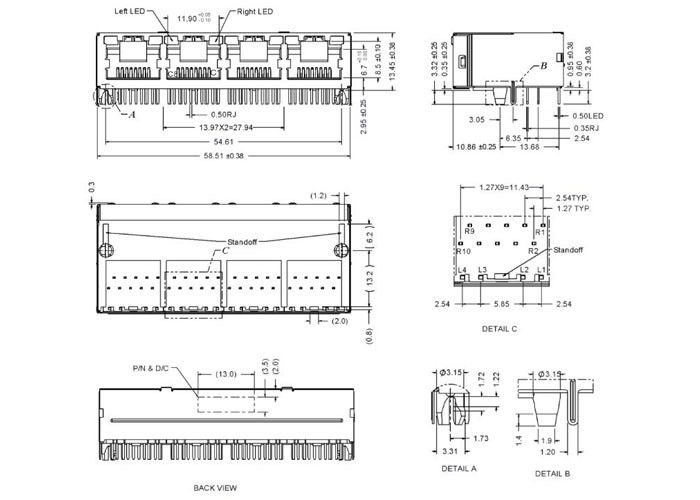

| 機械的 | 全長 | 58.51 ± 0.38 mm |
| 全高 | 13.45 ± 0.38 mm | |
| ポート間ピッチ | 13.97 mm | |
| はんだテール長 | 3.2 ± 0.38 mm | |
| シールド | EMI グラウンディングタブ付きフルメタルシールド (詳細 B) | |
| 電気的 | 巻数比 | 全4チャンネル (入力から出力) で 1:1 |
| 絶縁電圧 | 2 kV AC 絶縁 (信号ピンからシールド) | |
| 終端抵抗 | 内蔵 75Ω レジスタ (コモンモードノイズ抑制) | |
| ピン構成 | ポートあたり 10 個の信号ピン (R1～R10) + 4 個の LED ピン (L1～L4) | |
| デカップリング | シールドグラウンドへの 1000 pF 高電圧コンデンサ | |
| LED 仕様 | 左 LED (L3～L4) | 単色: 緑 (λp = 565 nm) |
| 右 LED (L1～L2) | バイカラー: オレンジ (λp = 610 nm) / 緑 (λp = 565 nm) | |
| 順方向電圧 (Vf) | 1.7 V ～ 2.6 V (@ 20 mA) | |
| 逆電流 (Ir) | 10 μA 最大 (@ Vr = 5 V) |
1. 送信性能: 10/100/1000Base-T (ギガビットイーサネット) をサポート。
2. 巻数比:全4チャンネルで 1:1 (一次側対二次側)。
3. 高電圧絶縁: 信号とシールド間の 2 kV AC 絶縁、シールドグラウンドへの 1000 pF デカップリングコンデンサ。
4. 内部終端: コモンモードノイズ抑制のための内蔵 75 Ω レジスタ。
5. LED 特性:
