プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 615008145121
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $1.28
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 3日以内に株式船で
支払条件: TT、NET30/60/90幾日
供給の能力: 4200K-PCS/Month
部品番号: |
615008145121 |
ケーブル システム: |
カット3 |
タイプ: |
リバースメタルポストテール RJ45 |
シールド: |
シールド |
エミフィンガー: |
いいえ |
性別: |
ジャック (女性) |
定格電流: |
1.5A |
動作電圧: |
120V(AC) |
部品番号: |
615008145121 |
ケーブル システム: |
カット3 |
タイプ: |
リバースメタルポストテール RJ45 |
シールド: |
シールド |
エミフィンガー: |
いいえ |
性別: |
ジャック (女性) |
定格電流: |
1.5A |
動作電圧: |
120V(AC) |

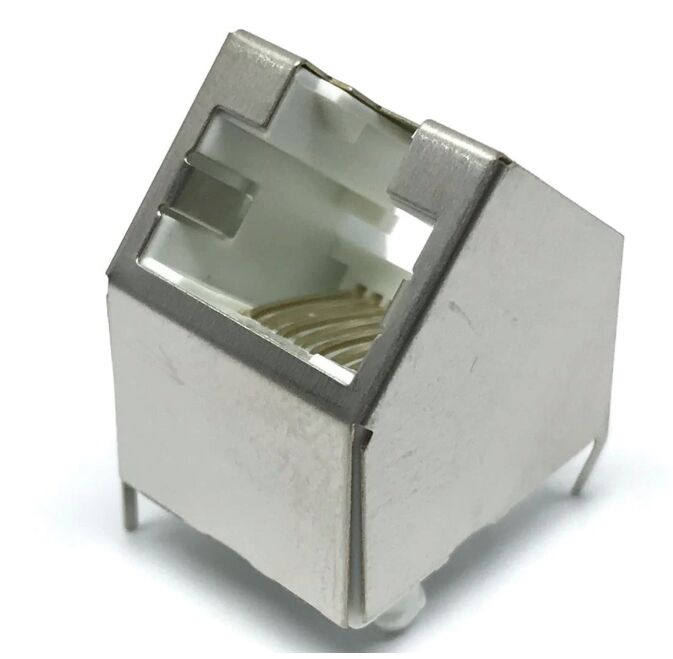

615008145121 WR-MJ モジュラージャックは、8P8C、45度傾斜デザイン、シールド構造、およびPCBへの確実な取り付けのためのリバースメタルポストテールを備えています。CAT3イーサネットアプリケーション、産業用ネットワーク、組み込みシステムに最適です。
615008145121 WR-MJ モジュラージャックは、スペースの最適化、機械的安定性、EMIシールドが重要なPCB実装イーサネットアプリケーション向けに設計された、高信頼性の45度傾斜RJ45コネクタです。
リバースメタルポストテールで設計されたこのコネクタは、PCBアンカー強度を強化し、過酷な条件下で動作する産業機器、通信システム、組み込みネットワークデバイスに最適です。
| パラメータ | 仕様 |
|---|---|
| 部品番号 | 615008145121 |
| コネクタタイプ | WR-MJ モジュラージャック |
| ポジション/コンタクト | 8P8C |
| ポート構成 | 1x1 |
| 向き | 45度 |
| シールド | あり（ニッケルメッキブロンズ） |
| EMIフィンガー | なし |
| 取り付け特徴 | リバースメタルポストテール |
| アプリケーション規格 | CAT3 |
| パッケージ | トレイ |
これらのパラメータは安定した低速イーサネット伝送を保証し、レガシー通信システム、制御ネットワーク、産業用インターフェースに適しています。
| プロパティ | 値 | 単位 |
|---|---|---|
| 定格電流 | 1.5 | A |
| 動作電圧 | 120 | V AC |
| 耐電圧 | 1000 (1分) | V AC |
| シールド対ピン耐電圧 | 1500 (1分) | V AC |
| 接触抵抗 | ≤20 | mΩ |
| 絶縁抵抗 | ≥500 | MΩ |
| コンポーネント | 材質 | 仕上げ |
|---|---|---|
| ハウジング | PBT | UL94 V-0、ホワイト |
| コンタクト | 銅合金 | 選択的金メッキ |
| コンタクトタイプ | スタンプ | — |
| シールド | ブロンズ | ニッケルメッキ |
重要性:
615008145121 WR-MJ モジュラージャックは、省スペースな45度デザイン、堅牢なリバースメタルポストテール、信頼性の高いシールド性能を組み合わせ、産業用および組み込みイーサネットアプリケーションに最適です。
45度のコネクタは、より柔軟なケーブル配線を可能にし、特にコンパクトまたは傾斜した筐体での機械的ストレスを軽減します。
8P8Cは、8ポジションと8コンタクトを指し、イーサネットRJ45コネクタの標準構成です。
いいえ。このモデルはCAT3アプリケーション向けに設計されており、通常は低速通信システムで使用されます。
機械的安定性を向上させ、振動や繰り返し使用下でもコネクタが確実に固定されるようにします。
はい。シールドはEMIを低減し、信号品質を向上させます。特に産業用またはノイズの多い環境では重要です。
