プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: H5009FNL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
H5009FNL |
パーツ ナンバー: |
LP5015ANL |
家族: |
ギガビットのイーサネット変圧器 |
マウント: |
smd |
ピン: |
24 のピン |
サンプル: |
自由な利用できる |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
仕様: |
H5009FNL |
パーツ ナンバー: |
LP5015ANL |
家族: |
ギガビットのイーサネット変圧器 |
マウント: |
smd |
ピン: |
24 のピン |
サンプル: |
自由な利用できる |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

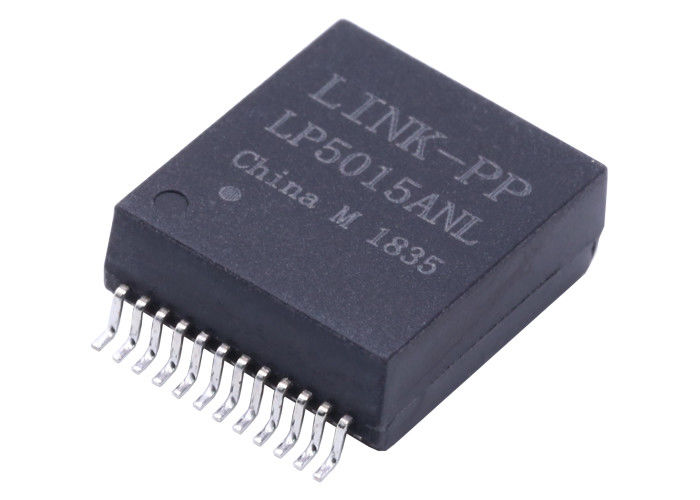

| 単一の港、1000のBASE-Tのイーサネット変圧器モジュール、SMD、Rohs | |
| LINK-PPの部品番号 | LP5015ANL |
| 速度 | 1000BASE-T |
| 港の数 | 単一 |
| 適用- LAN | イーサネット（非PoE） |
| パッケージ | SMD |
| 温度 | - 40に+ 85 |
| AutomDX | はい |
| コメント | NL版と同じように |
| 構成RX | T、C、S |
| 構成TX | T、C、S |
| 構造 | 開いたフレーム |
| 港ごとの中心 | 8 |
| パッケージの高さ（インチ） | 0.225 |
| パッケージの高さ（mm） | 5.72 |
| パッケージの長さ（インチ） | 0.740 |
| パッケージの長さ（mm） | 18.80 |
| パッケージの幅（インチ） | 0.537 |
| パッケージの幅（mm） | 13.64 |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
|
電気指定@25℃ 1.OCL （100KHz、0.1Vrms、8mA）:350uH 2.Turns比率:1CT:1CT 3.Insertion損失: 1-100MHz:-最高1.0dB 4.Return損失（dB分）: 1-40MHz:- 18 60MHz:- 14 80MHz:- 12 100MHz:- 10 5.Crosstalk （dB分）: 30MHz:- 43 60MHz:- 37 100MHz:- 33 6.CMR:0.1-100MHz:- 40dB typ 7.Isolation電圧:1500Vrms 8.Operating温度:-40℃~+85℃. |
