プロダクト細部
起源の場所: 広東,中国
ブランド名: LINK-PP
証明: ISO 9001,ISO 14001,UL,SGS,REACH168
モデル番号: 5-2337992-3
支払及び船積みの言葉
最小注文数量: 1pcs
価格: $0.09-$1.83
パッケージの詳細: 50pcs/tray
受渡し時間: 5〜7日
支払条件: TT、NET30/60/90幾日
供給の能力: 6000K-PCS/月

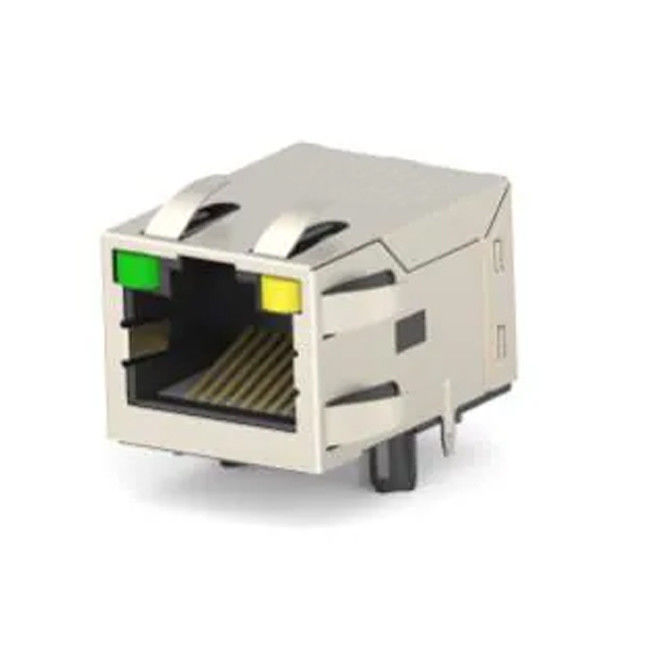

タイプ: |
RJ45 ジャック・マグ |
ポート設定: |
単一の港 |
性別: |
メスのジャック |
左舷構成: |
1x1 |
ポートごとに位置/連絡先の数: |
8P8C |
シールド: |
シールド,EMI指 |
性能の部門: |
猫5 |
マウントスタイル: |
洞窟 兵士 を 通し て |
角度の取付け: |
右角 |
LED L / R カラー: |
緑 / 黄色 |
タブ方向: |
タブ |
適用する: |
10/100 ベース-T PoE |
接触材料: |
銅合金 |
コンタクトプレート: |
金 |
炎症性評価: |
UL 94 V-0 |
交尾 サイクル: |
750の周期 |
タイプ: |
RJ45 ジャック・マグ |
ポート設定: |
単一の港 |
性別: |
メスのジャック |
左舷構成: |
1x1 |
ポートごとに位置/連絡先の数: |
8P8C |
シールド: |
シールド,EMI指 |
性能の部門: |
猫5 |
マウントスタイル: |
洞窟 兵士 を 通し て |
角度の取付け: |
右角 |
LED L / R カラー: |
緑 / 黄色 |
タブ方向: |
タブ |
適用する: |
10/100 ベース-T PoE |
接触材料: |
銅合金 |
コンタクトプレート: |
金 |
炎症性評価: |
UL 94 V-0 |
交尾 サイクル: |
750の周期 |
1接続材:
ハウジング: Lcp 黒 UL94 V-0
挿入: Lcp 黒 UL94 V-0
シールド:ブラス
シールド塗装:ニッケル
連絡先:銅合金
コンタクトプレート:選択金,コンタクトエリアに最小0. 76hm (30 μ インチ)
ミニ 1. 27hm (50μインチ) よりもニッケル
溶接ピン塗装:3. 05hm (120μInch) チン 0over 1. 27hm (50μI Nch) ニッケル 全体
シールドピン塗装:ニッケル
2ピン 電気接続されていない 省略される可能性があります
3Rj45 穴は,T0 FCC規則と規則の部分68に準拠しています.
4. 部品は,リフロー溶接プロセスに推奨されます.ピーク溶接:温度max. +260°C,最大10秒.
5動作温度:T=-40°Cから+85°C について
6貯蔵温度:T=-40°Cから+85°C
7異なる規定がない限り,すべての寸法に対する許容量表を参照してください.
8ジャック・コンフィギュレーション 1X1
タブ方向: 上へ
9梱包: トレイ
| 製品シリーズ |
PoE RJ45 マグジャック |
|---|---|
| 回転比 | (P1~P2):(J1~J2) = 1:1土2% @100kHz (P3~P6):(J3~J6) = 1:1士2% @100kHz |
| 主要誘導力 | 350μH MIN @100kHz0.1V 8mA DC BIAS |
| DC抵抗 | 1.2 0HMS MAX |
| 挿入損失 | 1 -100MHz: -1.2dB マックス |
| 返済損失 | 1〜30MHz:-16dB MIN 30-60MHz:-12dB MIN 60~80MHz: 10dB MIN |
| クロス・トーク | 1〜100MHz: 27.1dB MIN |
| 共通から共通モードへの注意 | 1〜100MHz: 30dB MIN |
| 孤立 | PHY ラインサイド: 500VAC |
| DC電流/電圧の評価-PSE PINS | 720mA @57V (継続) |
• 産業通信とイーサネット
• 工業機械
• 工業生産設備
• 自動化 試験 装置
統合磁性を持つシールドRJ45ジャックは,EMC (電磁互換性) アプリケーションの連続性を提供する銅殻を備えています.対応するシールドRJ45プラグと組み合わせると,遮断と接地継続が達成される保護用溶接線がPCボードに溶接されたとき,PCボード上の任意の地道に電気連続性を提供し,適用される場合,シールド上のパネルの地面タブは,機器パネルを通して任意の地面経路に電気的連続性を提供します..
