> 製品 > POE RJ45 コネクタ > HFJ11-RP26E-L12RL POE RJ45 のコネクター LPJ0104GENL 10/100Base-T FastJack CCTV

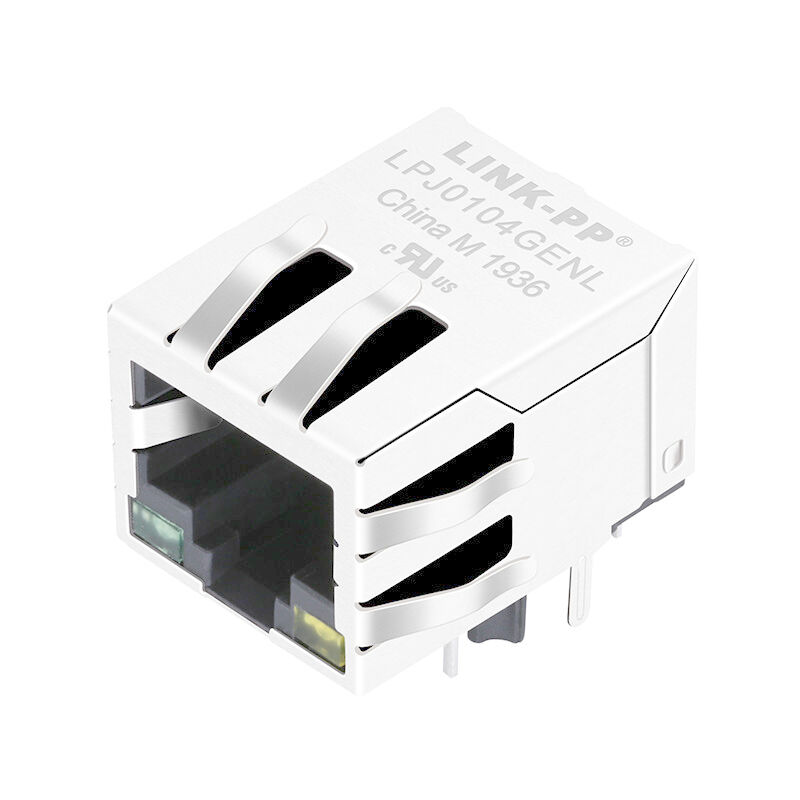

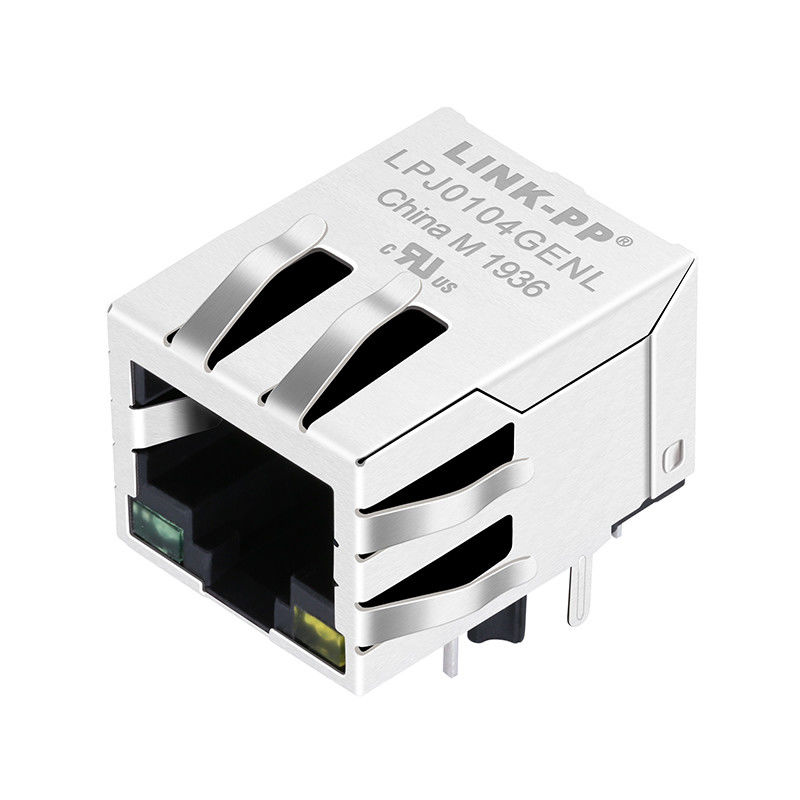

HFJ11-RP26E-L12RL POE RJ45 のコネクター LPJ0104GENL 10/100Base-T FastJack CCTV

プロダクト細部

起源の場所: 広東省、中国

ブランド名: LINK-PP

証明: ISO9001,SGS,UL,CE,REACH

モデル番号: HFJ11-RP26E-L12RL

支払及び船積みの言葉

最小注文数量: 50/500/1000/25K

価格: $0.09-$1.85

パッケージの詳細: パッケージ: 1 つの皿、37*30*30 cm である 1 つのカートンの 22 皿の 60 PC 各カートンの 10 キログラム(1320 PC)

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 3000000 月額

最もよい価格を得なさい
ハイライト:

イーサネット上の Rj45 力

,

二重 Rj45 ジャッキ

部品番号:
HFJ11-RP26E-L12RL
指定:
HFJ11-RP26E-L12RL
Cross&Datasheet:
LPJ0104GENL
Apllication:
10/100Base-T Rj45
元のMunafactuer:
LINK-PP
プロジェクトの適用:
PCB板設計
部品番号:
HFJ11-RP26E-L12RL
指定:
HFJ11-RP26E-L12RL
Cross&Datasheet:
LPJ0104GENL
Apllication:
10/100Base-T Rj45
元のMunafactuer:
LINK-PP
プロジェクトの適用:
PCB板設計
HFJ11-RP26E-L12RL POE RJ45 のコネクター LPJ0104GENL 10/100Base-T FastJack CCTV
HFJ11-RP26E-L12RL POE RJ45のコネクターLPJ0104GENL 10/100Base-T FastJack CCTV



10/100の基盤Tが付いている単一の港RJ45のコネクターは磁気学及びPoE、緑/黄色LEDのタブを、RoHS統合しました
LINK-PPの部品番号 LPJ0104GENL
ハローの部品番号 HFJ11-RP26E-L12RL
適用LAN イーサネット(PoE)
AutomDX はい
Bst回路 はい
構成RX T、C
構成TX T、C
接触合う区域のめっき 金6uの」/15u」/30u」
港ごとの中心 4
ダイオード ダイオード無し
LEDの選択 GREEN/YELLOW
掛け金 タブ
港の数 1X1
PCB FR4
PCBの台紙の角度 側面の記入項目
ポストを保つPCB Tのポスト
パッケージの高さ(インチ) 0.531
パッケージの高さ(mm) 13.50
パッケージの長さ(インチ) 0.839
パッケージの長さ(mm) 21.30
パッケージの幅(インチ) 0.626
パッケージの幅(mm) 15.90
Pinのタイプ THTのはんだ
迎合的なRoHS はんだの免除の鉛とのYES-RoHS-5
調査 はい
盾EMIタブ を使って
速度 10/100 BASE-T
温度 0 70℃に
回転比率RX 1CT:1CT
回転比率TX 1CT:1CT

HFJ11-RP26E-L12RL POE RJ45のコネクターLPJ0104GENL 10/100Base-T FastJack CCTV




HFJ11-RP26E-L12RL POE RJ45 のコネクター LPJ0104GENL 10/100Base-T FastJack CCTV 0





HFJ11-RP26E-L12RL POE RJ45 のコネクター LPJ0104GENL 10/100Base-T FastJack CCTV 1

一般要求事項

1つの資格:

この指定の下で供給されたコネクターは資格審査に会うことができます

ここに指定される条件。

2材料:

2.1プラスチック ハウジング:UL94V-0

2.2接触:銅合金

2.3盾:銅合金

3終わり:

3.1接触:選択式にめっきされる金

3.2接触:全体にわたってめっきされるニッケル

3.3接触のはんだの尾のための参照の顧客のデッサン

3.4盾:全体にわたってめっきされる錫かニッケル

4設計および構造:

コネクターはで指定されるように設計、構造および実寸です

適当なプロダクト デッサンおよびTIA 1096。この指定間の対立の場合には

プロダクト デッサンは、デッサン優先します。めっきされる50のminch (1.27 mm)の金

TIA 1096の指定と迎合的なコネクター。

プロダクトの5検査:

コネクターはプロダクト デッサンおよび内部技量のすべての指定次元に会います

標準。割れる、欠ける、汚染または緩い部品証拠が時ありません

自力の目に、拡大なしで、点検される。

6つの評価:

6.1流れ:1.5アンペア最高25°Cで

6.2電圧:150 VACの最高

合う/Unmating操作の7第:

7.1パフォーマンス・レベル1:750の周期

7.2パフォーマンス・レベル2:2500の周期

ケーブルの再終了の8第:

8.1適用デッサンを参照して下さい



主要な顧客



設計して下さいチタニウム、Intel、サムスンの肝蛭、Jabil、Flextronics、Cypress、Freescale、EKFのために.......

HFJ11-RP26E-L12RL POE RJ45 のコネクター LPJ0104GENL 10/100Base-T FastJack CCTV 2

ターミナル ユーザーのための適用



、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置、コール センターの解決、複雑なセットの上箱、VOIPの出入口の組み立て、ボーダゲートウェイ・プロトコル、速いイーサネット スイッチ…



比較優位



経験18年の生産の、

2600スタッフ、

100%テスト

適用範囲が広い受渡し時間



EMSの適用



作り付けの適用範囲が広いPCBアセンブリ;堅適用範囲が広いPCBアセンブリ;マイクロエレクトロニック、フリップ・チップ;マイクロエレクトロニック、破片船上に;光電子工学アセンブリ;RF/無線アセンブリ;穴アセンブリを通して;表面の台紙アセンブリ;システム アセンブリ;プリント基板アセンブリ
