プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: LPJK7001AONL
支払及び船積みの言葉
最小注文数量: 50/500/1000/25K
価格: $0.08-$1.79
パッケージの詳細: 60pcs/tray、か巻き枠のパッケージ
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 2800K-PCS/Month
PN: |
LPJK7001AONL |
タブの方向: |
の上 |
迎合的な RoHS: |
はい |
イーサネット: |
10/100 の基盤T |
サンプル: |
利用可能 |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
LPJK7001AONL |
タブの方向: |
の上 |
迎合的な RoHS: |
はい |
イーサネット: |
10/100 の基盤T |
サンプル: |
利用可能 |
ファイル: |
PDF/3D/ISG/Stp/Step/Datasheet |

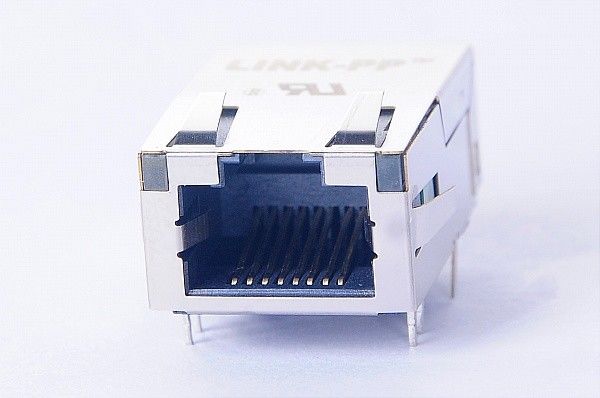

| 10/100基盤Tの統合された磁気学、Orange&Green/Yellow LEDのタブの単一の港の薄型RJ45コネクター、RoHS | |
| LINK-PPの部品番号 | LPJK7001AONL |
| 適用LAN | イーサネット（非PoE） |
| 接触合う区域のめっき | 金6uの」/15u」/30u」 |
| 港ごとの中心 | 4 |
| ダイオード | ダイオード無し |
| LEDの選択 | ORANGE&GRREN/YELLOW |
| 掛け金 | タブ |
| 港の数 | 1X1 |
| PCB | FR4 |
| PCBの台紙の角度 | 側面の記入項目 |
| ポストを保つPCB | Tのポスト |
| パッケージの高さ（mm） | 11.30 |
| パッケージの長さ（mm） | 24.04 |
| パッケージの幅（mm） | 16.85 |
| Pinのタイプ | THTのはんだ |
| 迎合的なRoHS | はんだの免除の鉛とのYES-RoHS-5 |
| 調査 | はい |
| 盾EMIタブ | を使って |
| 速度 | 10/100 BASE-T |
| 温度 | 0 70℃に |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
記述:
ledsのない次元16.85X24.13X11.30mmの1X1タブ10/100/1000Mの薄型RJ45コネクター。
1. 製品タイプ特徴:
1）製品タイプ=コネクター
2）ジャックのタイプ= RJ45
3）プロフィール=標準
4） PCBの土台のオリエンテーション=側面の記入項目（直角の） /Topの記入項目（縦）
2. 機械付属品:
1）ジャック構成= 1 x 1
3. 電気特徴:
1）保護される=はい
4. 終了の関連の特徴:
1） EMI指-底=外に
2）終了の方法=はんだ
5. ボディ関連の特徴:
1）港構成は=/多選抜します
2）トップのEMI指および外にとの側面=
3）掛け金のオリエンテーション=標準-掛け金
4） PCBの尾長さ
6. 接触の関連の特徴:
1）前もって積まれる=はい
2）穴/表面の台紙を通した接触の終了のタイプ=
7. 関連の特徴の収容:
1）コネクターの様式=ジャック
8. 業界標準:
1） RoHS/ELVの迎合的な承諾= RoHS迎合的なELV
2） 240°Cに可能な無鉛はんだのプロセス=波のはんだ
260°Cに可能な波のはんだ265°Cに可能な波のはんだ
3） RoHS/ELVの承諾の歴史は=迎合的なRoHS常にでした
9. 同一証明印:
1）左LED色（位置#1） =緑- 250オームの抵抗器
2）右のLED色（位置#2） =緑- 250オームの抵抗器
10. 使用法のための条件:
1）はに=プリント基板適用します
2）環境条件=オフィス/前提
3）実用温度（°C） = 0 - 70/-40 - +85
適用:
、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置
比較優位:
経験16年の生産の、
1100スタッフ、
100%テスト
適用範囲が広い受渡し時間
主要な顧客:
テキサスINTRUMENTSサムスンGEソニーの大砲FLEXTRONICS
LINK-PPはテキサス・インスツルメントの最も大きいRJ45製造者、サムスンおよびソニーです。テキサス・インスツルメントのwebsitを訪問する歓迎:http://www.ti.com/tool/beaglebk#0
私達のロゴを見ます:BeagleBoneの黒の「LINK-PP」。
BeagleBoneの黒はARM® Cortex™-A8プロセッサの開発者のための低価格、開いた源、コミュニティ支えられた開発のプラットホームおよび道楽者です。Linuxを10秒の下に追い出し、ちょうど単一USBケーブルとの5分以下のSitara™ AM335xの腕の皮質A8プロセッサの開発で始めて下さい。
生産ライン:
試験装置:
1. ROHSの検光子
2.EMIテスト
3.HIPOTテスト
5.Auto変圧器のテスター
。
