プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: S553-5999-37
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month

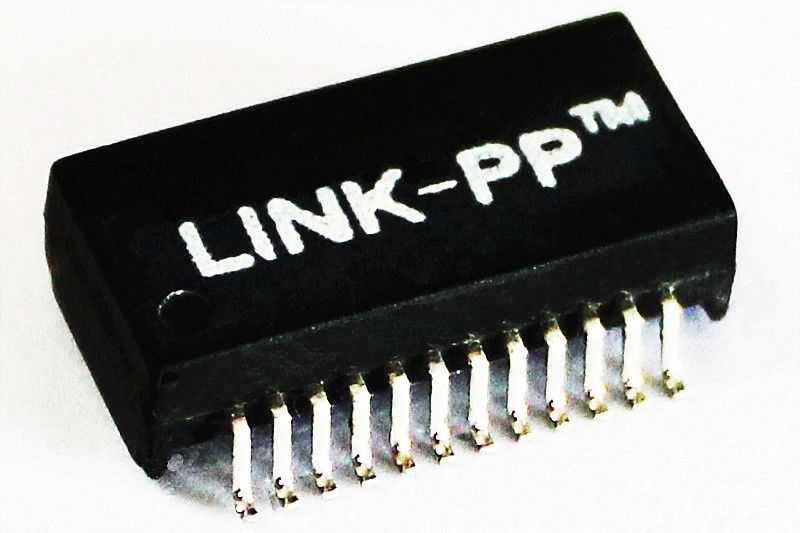

隔離されたSMD LAN変圧器S553-5999-37 10BASE-T LAN磁気学S556-5999-26
• 変圧器は比率RX 1CTを回します:1CTおよびTX 1CT:1.41CT
•共通モード チョークの有無にかかわらず利用できる単一港モジュール
• 控えめ、225° CのピークIRの退潮の温度に評価される表面の台紙の包装
•実用温度0°から70° C
•最低の1500のVrmsのinterwinding絶縁破壊電圧
電気指定@25℃
1.Turns比率:
（1-3）:（16-14） = 1CT:1CT
（6-8）:（11-9） = 1CT:1.41CT
2.OCL:200uH分
3.Insertion損失:
1~10MHz:最高-1.0dB
4.Return損失:
1~10MHz:-15dB分
共通モード拒絶への5.Common:
10~30MHz:-40dB分
30~100MHz:-30dB分
6.Crosstalk:
1~10MHz:-40dB分
7.Hipot:1500Vrms.
入出力間
8.Operating温度:0~70℃.
注:
1.Forアダプター カード、Mausのハブ、
マザーボード塗布
IEEE802.3に会うか、または超過する2.Designed
10の基盤Tの指定
共通モード チョークとの3.Availableのための
EMIの抑制
4.For RoHSの部品は接尾辞NLを加えます
245℃を評価する5.RoHS 「NL」のピークはんだ。
| 隔離されたSMD LAN変圧器S553-5999-37 10BASE-T LAN磁気学S556-5999-26 | |||
|---|---|---|---|
| S553-3855-02 | S553-6500-L4 | S560-6600-JE | S553-6500-90 |
| S553-3873-17 | S554-3184-00 | S560-6600-JF | S553-6500-91 |
| S553-5692-08 | S553-5999-37 | S560-6600-JG | S553-6500-96 |
| S553-5692-09 | S554-3184-02 | S560-6600-JJ | S553-6500-A6 |
| S553-5841-14 | S554-6500-15 | S560-6600-JV | S553-6500-A7 |
| S553-5999-08 | S554-6500-16 | S560-6600-JW | S553-6500-A8 |
| S553-5999-18 | S554-6500-17 | S560-6600-JY | S553-6500-B5 |
| S553-5999-24 | S554-6500-18 | S553-5999-37 | S553-6500-B6 |
| S553-5999-26 | S553-5999-37 | S560-6600-K7 | S553-6500-B7 |
| S553-5999-28 | S554-6500-20 | S560-6600-KA | S553-6500-B8 |
| S553-5999-32 | S554-6500-25 | S560-6600-KD | S553-6500-B9 |
| S553-5999-37 | S554-6500-26 | S560-6600-KH | S553-6500-C1 |
| S553-5999-38 | S554-6500-27 | S560-6600-KJ | S553-6500-C4 |
| S553-5999-39 | S554-6500-29 | S560-6600-KK | S553-6500-C6 |
| S553-5999-52 | S554-6500-30 | S553-5999-37 | S553-6500-C7 |
