プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: H40520SN
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
PN: |
H40520SN |
変圧器のタイプ: |
10/100 Mbps 4 つの港 |
回転比率: |
1:1 |
土台のタイプ: |
smd |
サイズ/次元: |
28.45mmX16.00mm |
つく高さ- (最高): |
5.72 mm |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN: |
H40520SN |
変圧器のタイプ: |
10/100 Mbps 4 つの港 |
回転比率: |
1:1 |
土台のタイプ: |
smd |
サイズ/次元: |
28.45mmX16.00mm |
つく高さ- (最高): |
5.72 mm |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

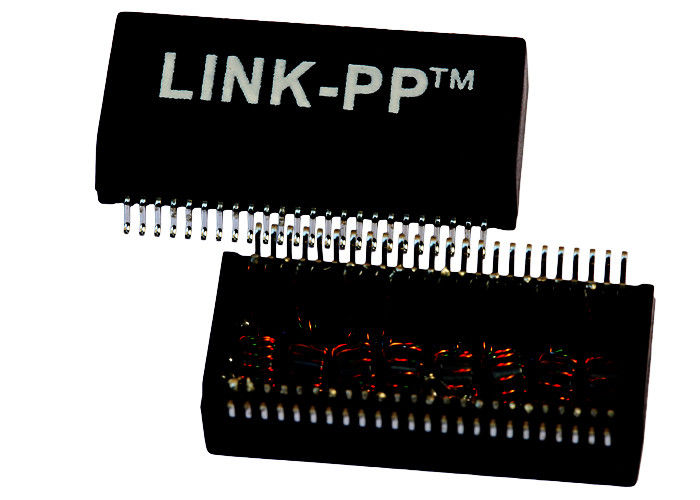

1.4港LAN変圧器
2.ColiStructure: 円環形状
3.100base-t変圧器
4.SMD、40pins
10/100の基礎クォードの港の脈拍の変圧器
記述:
単一の港ギガビットのイーサネット磁気学の変圧器
適用 | LANイーサネット(非PoE) |
AutomDX | はい |
コメント | RoHS迎合的な |
構成RX | T、C |
構成TX | T、C |
構造 | 移動型 |
港ごとの中心 | 4 |
港の数 | クォード |
PCB | PCB無し |
パッケージ | SMT |
パッケージの高さ(インチ) | 0.225または他 |
パッケージの高さ(mm) | 5.715または他 |
パッケージの長さ(インチ) | 1.12または他 |
パッケージの長さ(mm) | 28.448または他 |
パッケージの幅(インチ) | 0.63または他 |
パッケージの幅(mm) | 16.002または他 |
迎合的なRoHS | YES-RoHS-6 |
速度 | 10/100/1000BASE-TX |
温度 | 0から70/-40から+85 |
回転比率RX | 1CT:1CT |
回転比率TX | 1CT:1CT |
主要なP/N | LP1164NL、等 |
電気指定(25):
1. 回転Ratio50KHz、0.5V
破片の側面:ラインside=1CT:1CT+_2%
2. インダクタンス(Ls) 100KHz、0.1Vの12mA DCバイアス:
破片の側面:350uH分
3. 挿入Loss1-100MHz:最高-1.4dB
4. 帰りLoss1-30MHz:-16dB分
40MHz:-14.4dB分
50MHz:-13.1dB分
60-80MHz:-12dB分
100MHz:-10dB分
5. 共通モード拒絶への差動:
30MHz:-45dB分
60MHz:-40dB分
100MHz:-35dB分
6. Crosstalk30MHz:-40dB分
60MHz:-35dB分
100MHz:-30dB分
7. こんにちは鍋:1500Vrms分
適用:
、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置
専門の証明:
•ISOの9001:2008
•ULの証明
•範囲Cetitifaction
•RoHSの承諾
•活動的な環境政策
100%の保証Qualtiy:
•厳密な制御の下で製造される。
•テストされる100% (テストされるちょうどバッチ)
•LINK-PPは10年間TE (Tyco)のOEMです
•成功した顧客:テキサス・インスツルメント サムスンCisco SiemensおよびIntel…
•LINK-PPはですチタニウム(テキサス・インスツルメント)の好まれた製造者
•品質保証:7年
