プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LPJG47561AENL
支払及び船積みの言葉
最小注文数量: 50/500/1000/60K
価格: $0.11-$24
パッケージの詳細: 皿
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 180K/Month

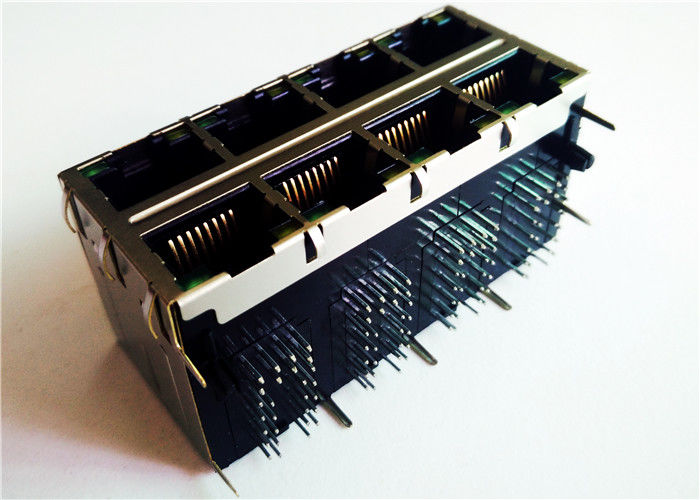

製品名: |
XFGIGH-STKVDGY8-4 |
家族: |
磁気Rj45 8Ports |
ファイル: |
3Dステップ、IGSのPDFのデータ用紙 |
アプリケーション: |
ネットワーキングの電気通信 |
マウント: |
穴PCBを通して |
十字Rf: |
LPJG47561AENL = XFGIGH-STKVDGY8-4 |
製品名: |
XFGIGH-STKVDGY8-4 |
家族: |
磁気Rj45 8Ports |
ファイル: |
3Dステップ、IGSのPDFのデータ用紙 |
アプリケーション: |
ネットワーキングの電気通信 |
マウント: |
穴PCBを通して |
十字Rf: |
LPJG47561AENL = XFGIGH-STKVDGY8-4 |
1. 製品タイプ特徴:
|
|
1) 製品タイプ
|
統合された変圧器が付いているコネクター
|
2) ジャックのタイプ
|
RJ45
|
3) プロフィール
|
標準
|
4) PCBの土台のオリエンテーション
|
穴を通して
|
2. 機械付属品:
|
|
1) ジャック構成
|
2X4
|
3. 電気特徴:
|
|
1) 保護される
|
はい
|
4. 終了の関連の特徴:
|
|
1) EMI指
|
はい
|
2) 終了方法
|
はんだ
|
5. ボディ関連の特徴:
|
|
1) 港構成
|
Stecked
|
2) トップのEMI指および側面
|
を使って/外に
|
3) 掛け金のオリエンテーション
|
標準-掛け金
|
4) PCBの尾長さ
|
3.50±0.50mm
|
6. 接触の関連の特徴:
|
|
1) 前もって積まれる
|
はい
|
2) 接触の終了のタイプ
|
穴を通して
|
7. 関連の特徴の収容:
|
|
1) コネクター様式
|
ジャック
|
8. 業界標準:
|
|
1) RoHS/ELVの承諾
|
迎合的なRoHS迎合的なELV
|
2) 無鉛はんだプロセス
|
265°Cに可能な波のはんだ
|
3) RoHS/ELVの承諾の歴史
|
迎合的なRoHSは常にありました
|
9. 同一証明印:
|
|
1) 左LED色
|
緑か黄色
|
2) 右のLED色
|
緑か黄色
|
10. 使用法のための条件:
|
|
1) に適用します
|
プリント基板
|
2) 環境条件
|
オフィス/前提
|
3) 実用温度(°C)
|
0 - 70/-40 - +85
|
11. 構成関連の特徴
|
|
1) 磁気回路
|
3D15
|
2) 自動運転表示灯
|
導かれる
|
3) コンデンサーの減結合
|
を使って/外に
|
4) 後部PCB地上タブ
|
を使って/外に
|
5) 信号の鉛の量
|
8
|
12. 操作/適用:
|
|
1) 適用
|
10/100/1000の基盤T
|
