プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,ROHS,Reach,ISO
モデル番号: 48025-4000
支払及び船積みの言葉
最小注文数量: 50/500/1000
価格: Supportive
パッケージの詳細: 50PCS/Tray、1200pcs/Carton
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 4600K.PCS/Month
仕様: |
48025-4000 |
パーツ ナンバー: |
LPJ1014AHNL |
イーサネット: |
1x10/100Mbps |
表示器: |
G-Y LEDs |
マウント: |
R/A 盾 |
サンプル: |
利用できる自由 |
仕様: |
48025-4000 |
パーツ ナンバー: |
LPJ1014AHNL |
イーサネット: |
1x10/100Mbps |
表示器: |
G-Y LEDs |
マウント: |
R/A 盾 |
サンプル: |
利用できる自由 |

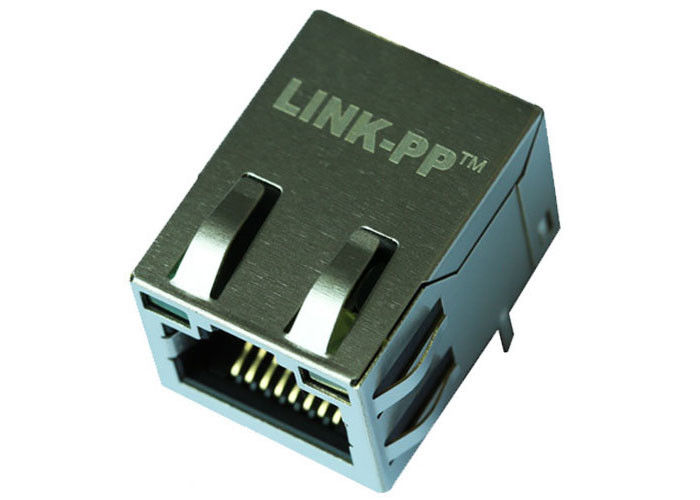

| 10/100基盤Tの統合された磁気学、LEDのタブ緑/黄色の保護された1x1港8P8C RJ45のメス コネクタ、RoHS | |
| LINK-PPの部品番号 | LPJ1014AHNL |
| X倍数の部品番号 | XRJH-01D-4-D12-170 |
| 適用LAN | イーサネット（非PoE） |
| AutomDX | はい |
| Bst回路 | はい |
| 構成RX | T、C |
| 構成TX | T、C |
| 接触合う区域のめっき | 金6uの」/15u」/30u」 |
| 港ごとの中心 | 4 |
| ダイオード | ダイオード無し |
| LEDの選択 | LEDs緑/黄色 |
| 掛け金 | タブ |
| 港の数 | 1X1 |
| PCB | FR4 |
| PCBの台紙の角度 | 側面の記入項目 |
| ポストを保つPCB | Tのポスト |
| パッケージの高さ（インチ） | 0.530 |
| パッケージの高さ（mm） | 13.45 |
| パッケージの長さ（インチ） | 0.994 |
| パッケージの長さ（mm） | 25.25 |
| パッケージの幅（インチ） | 0.636 |
| パッケージの幅（mm） | 16.150 |
| Pinのタイプ | THTのはんだ |
| 迎合的なRoHS | はんだの免除の鉛とのYES-RoHS-5 |
| 調査 | はい |
| 盾EMIタブ | を使って |
| 速度 | 10/100の基盤T |
| 温度 | 0に+ 70℃ |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
電気SPECFICATIONS @25℃
1.Turn比率（±2%）:
TX=1CT:1CT RX=1CT:1CT
2.Inductance OCL:350uH分
@ 100KHz/0.1V 8mA DCバイアス
3.Insertion損失:
1.0-100MHz:- 1.0dB MAX
4.Return損失（dB分）:
1-30MHz:-18 30-60MHz:- 15
60-80MHz:-12 80-100MHz:- 10
5.Cross話（dB分）:
30MHz:-40 60MHz:-35
100MHz:- 30
6.Commonモード拒絶（dB分）:
30MHz:-40 60MHz:-35
100MHz:- 30
7.Hipotテスト:1500Vrms
|
|
