プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: S16-2019
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部品番号: |
LP2019ANL 互換性 S16-2019 |
ターン比: |
1CT：1CT |
イーサネット: |
10/100Base-T |
POEサポート: |
PoE+ |
絶縁電圧: |
1500V |
動作温度: |
-40〜+85°C |
部品番号: |
LP2019ANL 互換性 S16-2019 |
ターン比: |
1CT：1CT |
イーサネット: |
10/100Base-T |
POEサポート: |
PoE+ |
絶縁電圧: |
1500V |
動作温度: |
-40〜+85°C |

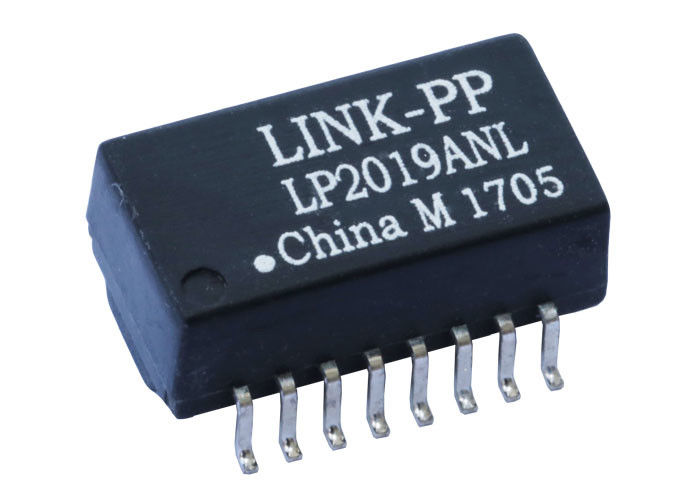

についてS16-2019 イーサネット マグネット PoE トランスフォーマー単ポートのLAN磁気モジュールで,10/100Base-T イーサネット インターフェースイーサネット PHY と RJ45 コンネクタの間の信号隔離,インペデンスマッチング,EMI 抑制を可能にします.
このEthernetトランスフォーマーが広く使用されていますルーター,スイッチ,IPカメラ,VoIP電話,ワイヤレスアクセスポイント設計に必要なものパワー・オーバー・イーサネット (PoE) 機能.
Fast Ethernet ネットワークに最適化された磁石を組み込み,S16-2019 LAN トランスフォーマーIEEE イーサネットの隔離と性能要件を満たしながら安定したデータ送信をサポートする.
このコンポーネントをEthernetハードウェアに統合して高い信号完整性,電磁互換性,信頼性の高いネットワーク接続性.
|
パラメータ |
仕様 |
価値 |
ユニット |
条件 |
|---|---|---|---|---|
|
ターン比 |
TX |
1CT:1CT |
- |
- |
|
ターン比 |
RX |
1CT:1CT |
- |
- |
|
挿入損失 |
0.1-100MHz |
- 1つ0 |
dB |
マックス |
|
返済損失 |
0.1〜30MHz |
-18歳 |
dB |
ミニ |
|
返済損失 |
30-60MHz |
-13歳 |
dB |
ミニ |
|
返済損失 |
60~80MHz |
-12 |
dB |
ミニ |
|
横断音声 |
0.1-100MHz |
-35歳 |
dB |
ミニ |
|
DCMR (Differential to Common Mode Rejection) (普通モードへの差異性拒否) |
30MHz |
-42歳 |
dB |
ミニ |
|
DCMR |
60MHz |
-36歳 |
dB |
ミニ |
|
DCMR |
100MHz |
-33歳 |
dB |
ミニ |
|
CMRR (Common Mode Rejection Ratio) について |
1〜100MHz |
-40歳 |
dB |
タイプ |
|
誘導力 (L) |
1-3,6-8 |
350 |
μH |
100KHz,0.1V,8mA DCでMIN |
|
DC抵抗 (DCR) |
1-3,6-8 |
0.9 |
OHM |
マックス |
|
漏れ誘導力 (LK) |
1 - 3 (引き分け: 16 + 14) |
0.5 |
μH |
100KHzでMAX,0.1V |
|
漏れ誘導力 (LK) |
6 - 8 (11 + 9) |
0.5 |
μH |
100KHzでMAX,0.1V |
|
巻き込み容量 (Cw/w) |
1 - 3, 16 - 14 |
28 |
pF |
100KHzでMAX,0.1V |
|
巻き込み容量 (Cw/w) |
6 - 8 〜 11 - 9 |
28 |
pF |
100KHzでMAX,0.1V |
|
隔離電圧 |
- |
1500 |
V |
- |
|
動作温度 |
- |
-40から+85 |
°C |
- |
|
PoE の電流容量 |
- |
350 |
mA |
- |
| パラメータ | 価値 |
|---|---|
| パッケージの種類 | 表面マウント (SMD) |
| ピン数 | 16ピン |
| 建設 | フレームを開け |
| 中核構造 | 港口あたり6コア |
| 長さ | ~12.7mm |
| 幅 | ~9.3mm |
| 高さ | ~6.2mm |
| マウントタイプ | SMT |
SMDのコンパクトなフットプリントにより,S16-2019 マグネティクスモジュール空間が限られたEthernetデバイスの設計に収まるように
S16-2019 イーサネット磁気モジュールはサポートパワー・オーバー・イーサネット (PoE) アプリケーションネットワークケーブルがデータと電力を同時に送信できるようにする.
互換性のある PoE 規格には,以下が含まれます.
変圧器は以下のような装置に適しています.
についてS16-2019 トランスフォーマーモジュールイーサネット PHY チップと RJ45 コンネクタの間に配置されます
典型的な信号経路:
主要な機能は以下のとおりである.
についてS16-2019 LAN トランスフォーマー一般的なカテゴリーに属しています10/100Base-Tイーサネット磁気モジュール複数のメーカーから同等の部品が入手できます.
典型的な互換性のあるモデルは以下の通りである.
これらのコンポーネントは,イーサネットインターフェース設計の電気性能とピン構成が似ている.
