プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: 24HSS1041-2HF
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
24HSS1041-2HF |
P ・ N: |
LP5004NL |
イーサネット: |
1x10/100Mbps |
マウント: |
smd |
測定: |
17.70x15.80x6.60mm |
サンプル: |
無料 |
仕様: |
24HSS1041-2HF |
P ・ N: |
LP5004NL |
イーサネット: |
1x10/100Mbps |
マウント: |
smd |
測定: |
17.70x15.80x6.60mm |
サンプル: |
無料 |
1. 1000Base-T磁気学の変圧器
2. 分離の電圧:1500Vrms
3. 10/100/1000Mbpsイーサネット分離の変圧器
4. 24台のピン表面取り付けの変圧器

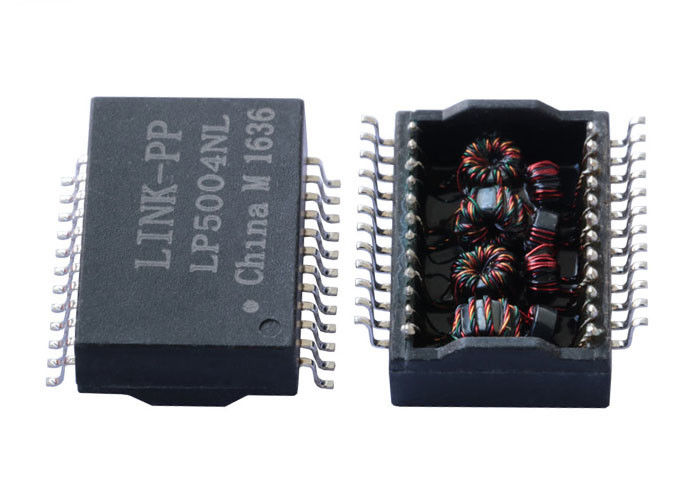

5. ギガビットのイーサネットのために磁気LINK-PP LP5004NL
単一の港、1000のBASE-Tのイーサネット変圧器モジュール、SMD、Rohs | |
LINK-PPの部品番号 | LP5004NL |
Bothhandの部品番号 | 24HSS1041-2HF |
速度 | 1000BASE-T |
港の数 | 単一 |
適用- LAN | イーサネット(非PoE) |
パッケージ | SMD |
温度 | 0から70 |
AutomDX | はい |
コメント | NL版と同じように |
構成RX | T、C、S |
構成TX | T、C、S |
構造 | 開いたフレーム |
港ごとの中心 | 8 |
パッケージの高さ(インチ) | 0.260 |
パッケージの高さ(mm) | 6.60 |
パッケージの長さ(インチ) | 0.697 |
パッケージの長さ(mm) | 17.70 |
パッケージの幅(インチ) | 0.65 |
パッケージの幅(mm) | 16.51 |
回転比率RX | 1CT:1CT |
回転比率TX | 1CT:1CT |
電気指定(25):
1. 回転Ratio50KHz、0.5V
破片の側面:ラインside=1CT:1CT+_2%
2. インダクタンス(Ls) 100KHz、0.1Vの12mA DCバイアス:
破片の側面:350uH分
3. 挿入Loss1-100MHz:最高-1.4dB
4. 帰りLoss1-30MHz:-16dB分
40MHz:-14.4dB分
50MHz:-13.1dB分
60-80MHz:-12dB分
100MHz:-10dB分
5. 共通モード拒絶への差動:
30MHz:-45dB分
60MHz:-40dB分
100MHz:-35dB分
6. Crosstalk30MHz:-40dB分
60MHz:-35dB分
100MHz:-30dB分
7. こんにちは鍋:1500Vrms、0.5mA、1Sec
ライン サイドへの破片の側面
適用
、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、
スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置
比較優位
1100スタッフ、
100%テスト
適用範囲が広い受渡し時間
