プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: 7490220122
支払及び船積みの言葉
最小注文数量: 400pcs
価格: $0.16-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 5KK/月
シリーズ: |
WE-LAN シリーズ トランスフォーマー |
仕様: |
IEEE 802.3bt |
回転比率: |
1CT:1CT |
トランスフォーマーの固定: |
表面マウント |
適用する: |
10/100/1000 ベース-T PoE |
hipotテスト: |
1500Vrms |
港のNO: |
1左舷 |
誘導力: |
350µH |
分離の電圧: |
1.5KV |
動作温度: |
-40°Cへの+105°C |
シリーズ: |
WE-LAN シリーズ トランスフォーマー |
仕様: |
IEEE 802.3bt |
回転比率: |
1CT:1CT |
トランスフォーマーの固定: |
表面マウント |
適用する: |
10/100/1000 ベース-T PoE |
hipotテスト: |
1500Vrms |
港のNO: |
1左舷 |
誘導力: |
350µH |
分離の電圧: |
1.5KV |
動作温度: |
-40°Cへの+105°C |
1動作温度:このトランスフォーマーには -40°Cから +105°Cの信じられないような動作温度範囲があり,極端な暑さや寒さでも信頼性があります.
2 ヒポットテスト:柔軟性と品質は,業界標準の1500Vrmsに対応しています.
3準拠性イーサネットトランスフォーマーは,IEEE 802.3bt for 4PPoE に完全対応しており,最新の業界標準との互換性を保証しています.
パワーオーバーイーサネット (PoE) サポート: センタータップあたり最大1000mAのアプリケーションをサポートするように設計されています.これはPoEが有効なデバイスの効率的な電源配送を保証します.
汎用的な電源アプリケーション: 2 つのチャネルを使用するときに 50W アプリケーションのために設計され, 4 つのチャネルを使用するときに 100W アプリケーションのために最適化されています.電力供給の柔軟性と拡張性を提供する.
1000 BASE-T イーサネット トランスフォーマー モジュール | |

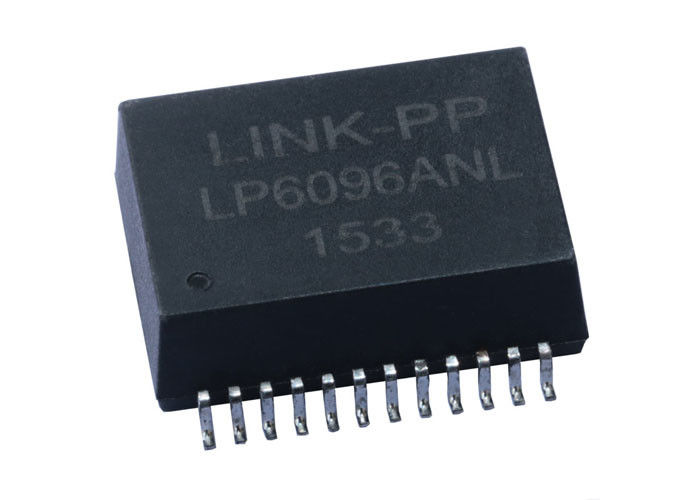

LINK-PP 部品番号 | LP6096ANL |
WE 部分番号 | 7490220122 |
スピード | 1000BASE-T |
港の数 | シングル |
アプリケーション - LAN | エーテルネット (PoE) |
パッケージ | SMD |
温度 | -40〜+105 °C |
送信機 | 1CT:1CT |
受信機 | 1CT:1CT |
電気 属性 @ +25°C 33% の湿度 | |||||
属性 | 試験条件 |
| 価値 | ユニット | トール |
| 100kHz / 100mV @ 24mA DCバイアス | オークル・CL | 350 | μH | ミニ |
誘導力 | |||||
| |||||
ターン比 | 100kHz / 100mV | 1CT:1CT | 1ポイント: 1 | TX | ±2% |
ターン比 | 1ポイント: 1 | Rx | |||
挿入損失 | 1 MHz - 100 MHZ | IL | - 1つ0 | dB | マックス |
返済損失 | 1 MHz - 30 MHZ | RL | -18歳 | dB | ミニ |
30 MHz - 60 MHZ | -14歳 | ||||
60 MHz - 80 MHZ | -12 | ||||
80 MHz - 100 MHZ | -10 | ||||
一般的なモードへの拒絶 | 1 MHz - 30 MHz |
CMRR | -40歳 | dB | ミニ |
30 MHz - 60 メガHz | -35歳 | ||||
60 MHz - 100MHz | -30歳 | ||||
横断音声 | 1 MHz - 60 MHZ | CT | -35歳 | dB | ミニ |
60 MHz - 100 MHZ | -30歳 |
耐久性のあるフェライト材料で ベース素材は 安定したデータ転送の 堅い基盤を備えています
Cu-Ni-Sn接触プレートは電導性と耐腐蝕性を高めます
電気性能の向上のために使用されたワイヤルは0UEW/Y 180です.また,効率的な信号伝送も保証します.
ケースはDAPブラックハウジングで 燃焼抵抗と安全保証の UL 94V-0規格を満たしています
テキサス・インストルメントLINK-PPはTIの好ましいサプライヤーです. TIのウェブサイトへようこそ. BeagleBoneボードに私たちのロゴ"LINK-PP"を見ることができます.
インテリジェントインテルは,Minnow Board max で LINK-PP LPJG16314A4NL を使用している.
シスコ:シスコのゲートウェイはLINK-PP LPJ0011DNLを使用している.ジャビルはこのプロジェクトのOEMである.
シメンス:シエメンスは医療機器にLINK-PP LP6096ANLを使用している.FlextronicsはこのプロジェクトのOEMである.
サムスン:サムスンはLINK-PP LPJ0011BBNLとスマートボックスを使用している.ジャビルはこのプロジェクトのOEMである.
