> 製品 > 分離した磁気変圧器 > HN4821CGギガビットLAN分離の変圧器フィルター磁気LP5014NL

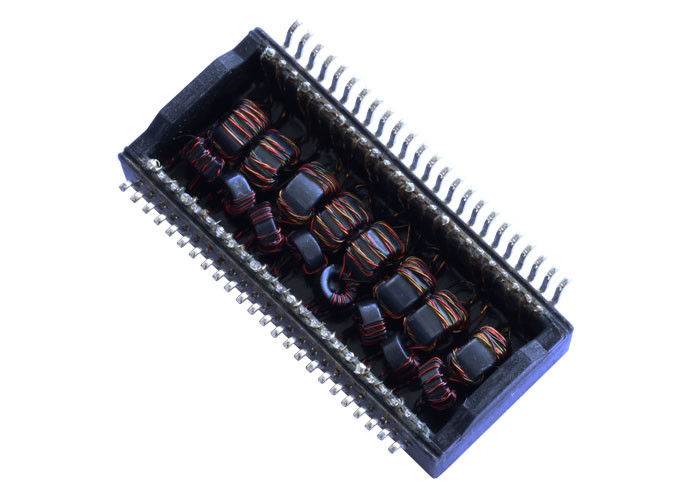

HN4821CGギガビットLAN分離の変圧器フィルター磁気LP5014NL

プロダクト細部

起源の場所: 広東省、中国

ブランド名: LINK-PP

証明: UL,RoHS,Reach,ISO

モデル番号: H5014NL

支払及び船積みの言葉

最小注文数量: 400/2000/10K/25K

価格: $0.06-$3.2

パッケージの詳細: T&R

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 3KK/Month

最もよい価格を得なさい
ハイライト:

イーサネット分離の変圧器

,

ネットワークの変圧器

部品番号:
H5014NL
速度:
ギガビット
港の数:
二重の
アプリケーション:
LANイーサネット
パッケージ:
smd
温度:
-40 +85℃に
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
部品番号:
H5014NL
速度:
ギガビット
港の数:
二重の
アプリケーション:
LANイーサネット
パッケージ:
smd
温度:
-40 +85℃に
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
HN4821CGギガビットLAN分離の変圧器フィルター磁気LP5014NL
H5014NLギガビットはLAN変圧器/フィルター磁気モジュールLP5014NLを隔離しました

速い細部

1.Single港LAN変圧器

2.ColiStructure: 円環形状

3.100base-t変圧器

4.SMDの24のピン
10 / 100/1000BASE-TX 48のピンが付いているデュアル ポートLAN変圧器



記述:

デュアル ポート ギガビットのイーサネット磁気学の変圧器

、1000 BASE-T LAN磁気変圧器デュアル ポート、SMD、Rohs
LINK-PPの部品番号 LP5014NL
速度 1000BASE-T
港の数 二重
適用- LAN イーサネット(非PoE)
パッケージ SMD
温度 0℃への+ 70℃
AutomDX はい
コメント NL版と同じように
構成RX T、C、S
構成TX T、C、S
構造 開いたフレーム
港ごとの中心 16
パッケージの高さ(インチ) 0.276
パッケージの高さ(mm) 7.00
パッケージの長さ(インチ) 1.102
パッケージの長さ(mm) 28.00
パッケージの幅(インチ) 0.638
パッケージの幅(mm) 16.20
回転比率RX 1CT:1CT
回転比率TX 1CT:1CT



電気指定(25):

1. 回転Ratio50KHz、0.5V

     破片の側面:ラインside=1CT:1CT+_2%

2. インダクタンス(Ls) 100KHz、0.1Vの12mA DCバイアス:

破片の側面:350uH分

3. 挿入Loss1-100MHz:最高-1.4dB

4. 帰りLoss1-30MHz:-16dB分

           40MHz:-14.4dB分

           50MHz:-13.1dB分

           60-80MHz:-12dB分

           100MHz:-10dB分

5. 共通モード拒絶への差動:

           30MHz:-45dB分

            60MHz:-40dB分

           100MHz:-35dB分

6. Crosstalk30MHz:-40dB分

            60MHz:-35dB分

            100MHz:-30dB分

7. こんにちは鍋:1500Vrms分



適用:

、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置



専門の証明:
● ISOの9001:2008
● ULの証明
●の範囲Cetitifaction
●のRoHSの承諾
●の活動的な環境政策



LANプロダクト ガイド サーバー:

グランド・プレーンを層にする●は勧められます。シャーシ/アナログの地面にコネクター/分離したモジュールの地上ピンをもし可能なら導いて下さい。

●はPHYからの短いコネクター/分離したモジュールに信号の跡をできるだけ保ちます。跡が3-4インチを超過したら、回線インピーダンスの不均衡に周到な注意を払って下さい。

ケーブルの側面CTsを終えるBST (ひかれるシャーシへの75Ω抵抗器そして高圧帽子)を使用して●は最高のEMIの性能のために勧められます(ほとんどのコネクターの解決に含まれている)。

●はそれ以上のレイアウトのためのPHYの製造業者のアプリケーション ノートに続きます。
