プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LP1260NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
LP1260NL |
P ・ N: |
LP1260NL |
マウント: |
smd |
イーサネット: |
1x10/100Mbps |
測定: |
12.70x9.40x5.97mm |
サンプル: |
無料 |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
仕様: |
LP1260NL |
P ・ N: |
LP1260NL |
マウント: |
smd |
イーサネット: |
1x10/100Mbps |
測定: |
12.70x9.40x5.97mm |
サンプル: |
無料 |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. コイル数:単巻変圧器
2.分離の電圧:1500Vrms
3.Type:SMT
4.コイルの構造:円環形状

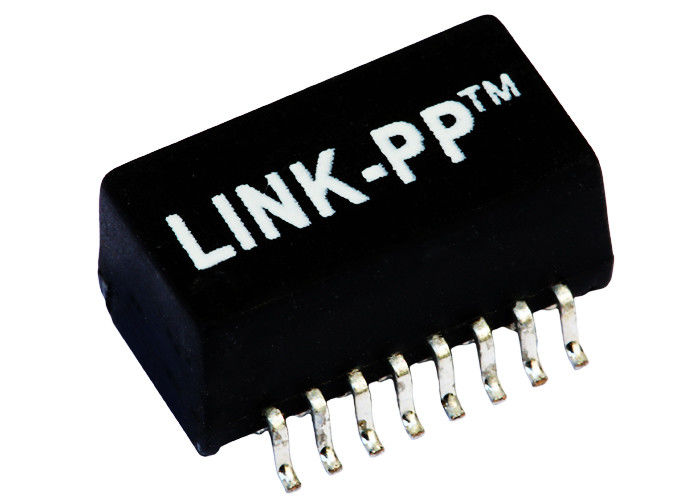

| 単一の港、10/100台のBASE-Tのイーサネット変圧器モジュール、SMD、Rohs | |
| LINK-PPの部品番号 | LP1260NL |
| 脈拍の部品番号 | H1260 /H1260NL /HX1260NL |
| 速度 | 10/100BASE-T |
| 港の数 | 単一 |
| 適用- LAN | イーサネット（非PoE） |
| パッケージ | SMD |
| 温度 | 0から70 |
| AutomDX | はい |
| コメント | NL版と同じように |
| 構成RX | T、C、S |
| 構成TX | T、C、S |
| 構造 | 開いたフレーム |
| 港ごとの中心 | 4 |
| パッケージの高さ（インチ） | 0.235 |
| パッケージの高さ（mm） | 5.97 |
| パッケージの長さ（インチ） | 0.500 |
| パッケージの長さ（mm） | 12.70 |
| パッケージの幅（インチ） | 0.37 |
| パッケージの幅（mm） | 9.40 |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
電気指定（25）:
1.回転Ratio50KHz、0.5V
破片の側面:ラインside=1CT:1CT+_2%
2.インダクタンス（Ls） 100KHz、0.1Vの12mA DCバイアス:
破片の側面:350uH分
3.挿入Loss1-100MHz:最高-1.4dB
4.帰りLoss1-30MHz:-16dB分
40MHz:-14.4dB分
50MHz:-13.1dB分
60-80MHz:-12dB分
100MHz:-10dB分
5.共通モード拒絶への差動:
30MHz:-45dB分
60MHz:-40dB分
100MHz:-35dB分
6. Crosstalk30MHz:-40dB分
60MHz:-35dB分
100MHz:-30dB分
7.こんにちは鍋:1500Vrms、0.5mA、1Sec
ライン サイドへの破片の側面
適用:
、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置
比較優位:
1100スタッフ、
100%テスト
適用範囲が広い受渡し時間
