プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LP44009NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
LP44009NL |
P ・ N: |
LP44009NL |
イーサネット: |
4x 100Base-T |
測定: |
28.58x16.26x5.84mm |
マウント: |
表面実装 |
サンプル: |
無料 |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
仕様: |
LP44009NL |
P ・ N: |
LP44009NL |
イーサネット: |
4x 100Base-T |
測定: |
28.58x16.26x5.84mm |
マウント: |
表面実装 |
サンプル: |
無料 |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

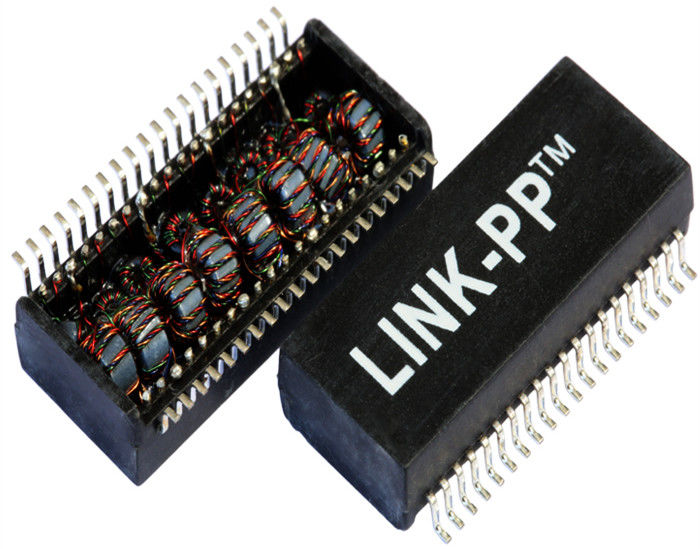

1. イーサネット4x10/100Mbps LP44009NL
2.分離の電圧:1500Vrms
3.Type:SMT
4.コイルの構造:円環形状
Ipの電話のための単一の港が付いている1500vrmsイーサネット分離した変圧器
クォードの港、10/100台のBASE-Tのイーサネット変圧器モジュール、SMD、Rohs | |
LINK-PPの部品番号 | LP44009NL |
Bothhandの部品番号 | 40SS1041RX HF |
速度 | 10/100BASE-T |
港の数 | クォード |
適用- LAN | イーサネット(非PoE) |
パッケージ | SMD |
温度 | 0に+ 70 |
AutomDX | はい |
コメント | NL版と同じように |
構成RX | T、C、S |
構成TX | T、C、S |
構造 | 開いたフレーム |
港ごとの中心 | 16 |
パッケージの高さ(インチ) | 0.260 |
パッケージの高さ(mm) | 6.60 |
パッケージの長さ(インチ) | 1.125 |
パッケージの長さ(mm) | 28.58 |
パッケージの幅(インチ) | 0.63 |
パッケージの幅(mm) | 16.00 |
回転比率RX | 1CT:1CT |
回転比率TX | 1CT:1CT |
電気指定(25):
1. 回転Ratio50KHz、0.5V
破片の側面:ラインside=1CT:1CT+_2%
2. インダクタンス(Ls) 100KHz、0.1Vの12mA DCバイアス:
破片の側面:350uH分
3. 挿入Loss1-100MHz:最高-1.4dB
4. 帰りLoss1-30MHz:-16dB分
40MHz:-14.4dB分
50MHz:-13.1dB分
60-80MHz:-12dB分
100MHz:-10dB分
5. 共通モード拒絶への差動:
30MHz:-45dB分
60MHz:-40dB分
100MHz:-35dB分
6. Crosstalk30MHz:-40dB分
60MHz:-35dB分
100MHz:-30dB分
7. こんにちは鍋:1500Vrms、0.5mA、1Sec
ライン サイドへの破片の側面
適用:
、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、
ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置
比較優位:
1100スタッフ、
100%テスト
適用範囲が広い受渡し時間
