プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: 7490100143
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
仕様: |
7490100143 |
P ・ N: |

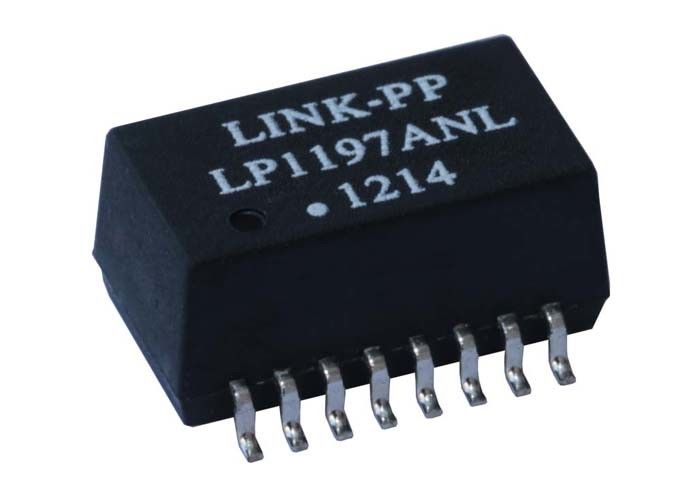

LP1197ANL |
イーサネット: |
10/100Base-T SMD |
測定: |
13.08x14.99x3.68mm |
マウント: |
smd |
サンプル: |
利用可能 |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
仕様: |
7490100143 |
P ・ N: |
LP1197ANL |
イーサネット: |
10/100Base-T SMD |
測定: |
13.08x14.99x3.68mm |
マウント: |
smd |
サンプル: |
利用可能 |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
1. PoEの適用のための10/100Base-T変圧器
2. LAN分離した変圧器モジュール
3. PCBにandrouteを置く最も簡単な磁気部品
4. IEEE802.3uの条件を満たすように設計されている
5.次元:12.70x7.15x6.20mm
6.文書:PDF/データ用紙/3D/IGS/ステップ/Stp
LINK-PPの部品番号 | LP1197ANL | |
モデルの設計 | 7490100143 | |
適用LAN | イーサネット(非PoE) | |
港ごとの中心 | 2 | |
変圧器のタイプ | データ通信の変圧器 | |
土台特徴 | 表面の台紙 | |
パッケージの高さ(mm) | 12.70 | |
パッケージの長さ(mm) | 9.30 | |
パッケージの幅(mm) | 6.20 | |
適用 | 一般目的 | |
速度 | 10/100 BASE-T | |
温度 | 0 70℃に | |
回転比率RX | 1CT:1CT | |
回転比率TX | 1CT:1CT |
電気指定@25℃
1. 回転比率
TX=1CT:1CT RX=1CT:1CT
2. OCL:350uH分
@100KHz、100mV、斜めの8mADC
3.Insertion損失:
0.1-100MHz:- 1.2dB MAX
4.Return損失:
1-30MHz:- 16dB分
40MHz:- 14dB分
50MHz:- 13dB分
60-80MHz:- 12dB分
5.Crosstalk:
30MHz:- 45dB TYP
60MHz:- 40dB TYP
100MHz:- 35dB TYP
共通モード拒絶への6.Differential:
30MHz:- 43dB分
60MHz:- 37dB分
100MHz:- 33dB分
7.Isolation電圧:1500Vrms
8.Operating温度:-40℃~85℃.
適用:
1. RAIDのディスク・アレイ
2. CompactPCIスイッチおよびPXIスイッチ
3.真空の蛍光表示
4.インクおよびトナー カートリッジ
比較優位:
統合されたRJ45コネクター、分離した磁気変圧器および光学トランシーバー モジュールの各国指導者の製造者
1. 経験16年の生産の、
2. 1100スタッフ、
3. 100%テスト
4. 適用範囲が広い受渡し時間
