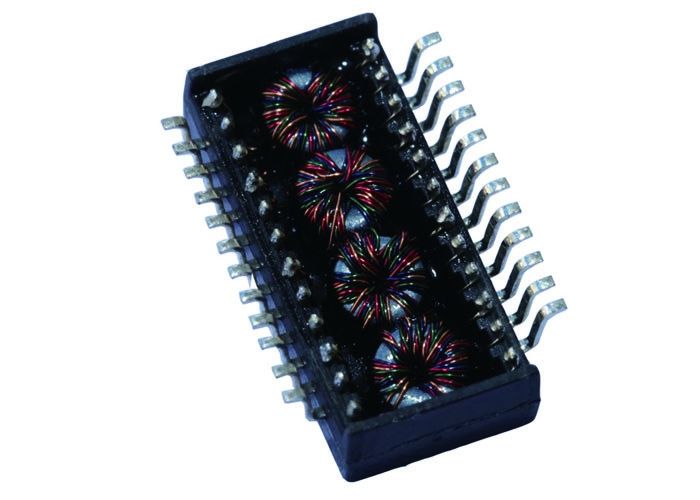

プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: L22H002-L
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
項目: |
L22H002-L |
ポート: |
1 |
インタフェース: |
5G基盤T |
ピン: |
24 |
代わり: |
L22H002-L=>LPxxxNL |
測定: |
L13.60xB15.00xH6.25 （mm） |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
項目: |
L22H002-L |
ポート: |
1 |
インタフェース: |
5G基盤T |
ピン: |
24 |
代わり: |
L22H002-L=>LPxxxNL |
測定: |
L13.60xB15.00xH6.25 （mm） |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
指定:
1イーサネット5G基盤Tのために設計されていて、完全な単一の港の塗布。
2つのサポート4組の部門6またはより大きいケーブル。
分離および低い共通モード放出のための3つのケーブル インターフェイス。
4 720mAによってバランスをとられた流れが付いているIEEE 802.3に会うように設計しました。
RoHS&Halogenの5承諾は条件を解放します。
6作動し、保管温度
実用温度:0°Cへの+70°C
保管温度:-25°Cへの+105°C
7湿気感受性のレベル（MSL）:2a
適用:
1つのフレーム取込み器
2つのコンピュータ端末
3枚のコンピュータ マザーボード
4つの仕事台およびワークステーション（産業）
| 部品番号 | L22H002-L |
| 回転比率（Np:Ns） | 1:1;1:1 |
| 高さ（mm） | 6.25 |
| 長さ（mm） | 13.60 |
| 幅（mm） | 15.00 |
| 迎合的な範囲 | はい |
| 迎合的なEU RoHS | はい |
| 変圧器のタイプ | データ通信の変圧器 |
| 土台特徴 | SMD |
| 適用 | 一般目的 |
1.Electrical指定@25℃
タイプ:バランスの低域100Ωインピーダンス
2.Insertion損失
最高1-50MHZ -0.5 dB
最高50-125MHZ -1.0 dB
最高125-300MHZ -2.0 dB
3.Return損失
1-50MHz -20 dB Minload 100Ω
50-200MHz -20+8*log （Freq MHz/50MHz） dBの最低の負荷100Ω
200-300MHz -15+30*log （Freq MHz/200MHz） dBの最低の負荷100Ω
Diffの転換（REF）への4.Reflected CM
1MHZ -30 dB分
50MHZ -30 dB分
100MHZ -27 dB分
200MHZ -24 dB分
300MHZ -22 dB分
DMの転換（REF）への5.CM
1-50MHZ -35 dB分
125MHZ -30 dB分
200MHZ -27 dB分
300MHZ -24 dB分
CMの転換（REF）への6.Reflected Diff
1-10MHZ -48 dB分
10-300MHZ -48+19*log （Freq MHz/10MHz） dB分
CMの減少（REF）への7.CM
1-200MHZ -25 dB分
200-300MHZ -20 dB分
8.Cross話（REF）
1-125MHZ -30 dB分
125-200MHZ -25 dB分
200-300MHZ -25 dB分
9.Inductance
@ 100KHz、0.1Vの8mA DCバイアス160uHMin
10.HiPotテスト
@ 1500のVrms
11.Turns比率
@ 1:1±5%
