プロダクト細部
起源の場所: 中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: LPJU3996AHNL
支払及び船積みの言葉
最小注文数量: 50/500/1000/60K
価格: $0.11-$24
パッケージの詳細: トレイ
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 180K/Month
仕様: |
LPJU3996AHNL |
保護される RJ45: |
はい |
イーサネット: |
Mbps 10/100の力 |
表示器: |
緑-黄色いLEDs |
ファイル: |
3D / Step/IGS/PDF |
サンプル: |
利用可能 |
仕様: |
LPJU3996AHNL |
保護される RJ45: |
はい |
イーサネット: |
Mbps 10/100の力 |
表示器: |
緑-黄色いLEDs |
ファイル: |
3D / Step/IGS/PDF |
サンプル: |
利用可能 |

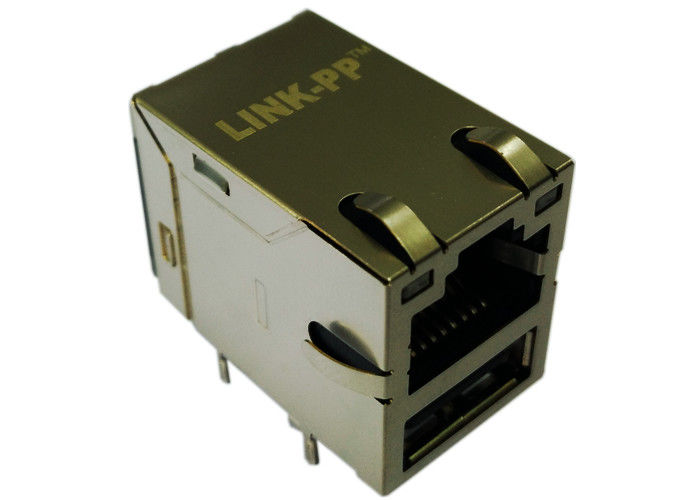

USBのあらいぐまRJ45 POEの磁気学
1port USBとのPOE Rj45
電気指定@25℃
1.OCL:350uH分
@ 100KHz/100mVrms 8mA DCバイアス
2.Turns比率:
TX=1CT:1CT RX=1CT:1CT
3.Insertion損失:
1~100MHz:- 1.0dB MAX
4.Return損失（dB分）:
1~30MHz:- 18
30~60MHz:- [18-20log （f/30MHz）]
60~80MHz:- 12
5.Crosstalk （TX - RX）:
0.5~100MHz:- 35dB分
差動モード拒絶への6.Common:
0.1~100MHz:- 40dB分
共通モード拒絶への7.Common:
0.1~100MHz:- 30dB分
8.Hipot:1500Vrms/0.5mA/60Sec
9.Operating温度:0℃~70℃.
10. 釣り合ったDCの線電流
連続的な350mA最高@57VDC
200 Milsecondsのための500mA最高@57VDC
注:
SOHO （ADSLのようなサポート アプリケーションへの1.Designed、
変復調装置）、LANマザーボード（LOM）、ハブおよびスイッチ。
2.Meets IEEE 802.3afの指定
3.Connector材料:
収容:熱可塑性UL94V-0
接触/盾:銅合金
盾のめっき:ニッケル
RJ-45接触めっき:マイクロインチ最少金6。
接触域
USBの接触めっき:金のフラッシュ
4.Waveはんだの先端の温度および時間:265℃ MAX、5秒MAX。
