JX0C-0005NL の表面の台紙 Rj45 の磁気学のコネクター、掛け金 10/100Mbps

プロダクト細部

起源の場所: 中国

ブランド名: LINK-PP

証明: ISO9001,SGS,REACH,UL,RoHS

モデル番号: JX0C-0005NL

支払及び船積みの言葉

最小注文数量: 720

価格: Supportive

パッケージの詳細: 120pcs/reel、6Reel=35*35*35cm=9KGS (720pcs) /Carton

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 6000K/month

最もよい価格を得なさい
ハイライト:

rj45 smt のコネクター

,

表面の台紙 Rj45 のコネクター

仕様:
JX0C-0005NL
パーツ ナンバー:
LPJ19411DNL
イーサネット:
1x 10/100Mbps
マウント:
180 度
表示器:
どれも LEDs
サンプル:
利用可能
仕様:
JX0C-0005NL
パーツ ナンバー:
LPJ19411DNL
イーサネット:
1x 10/100Mbps
マウント:
180 度
表示器:
どれも LEDs
サンプル:
利用可能
JX0C-0005NL の表面の台紙 Rj45 の磁気学のコネクター、掛け金 10/100Mbps

JX0C-0005NLの表面の台紙Rj45の磁気学のコネクター、掛け金10/100Mbps

  1. 10/100MbpsイーサネットのためのLINK-PP SMD Rj45ジャックLPJ19411DNL
  2. 十字の同等の脈拍のジャックJX0C-0005NLの表面の台紙Rj45
  3. 内部磁気学:電気でHipotおよび機能性のためにテストされる100%
  4. 大会のIEEE 802.3の指定
  5. 8mAの350のµHの最低OCLは流れに偏ります

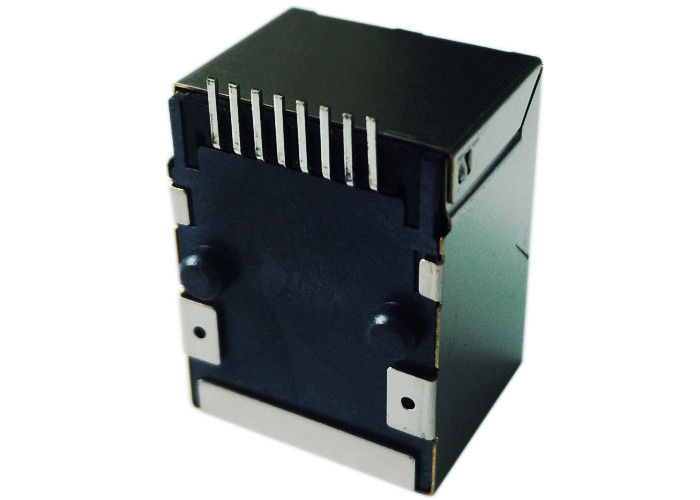

JX0C-0005NL の表面の台紙 Rj45 の磁気学のコネクター、掛け金 10/100Mbps 0 JX0C-0005NL の表面の台紙 Rj45 の磁気学のコネクター、掛け金 10/100Mbps 1

電気指定@25℃
1.Turns比率(±2%):
TX=1CT:1CT RX=1CT:1CT
2.OCL:350uH分
@100KHz、0.1Vの8mA DCバイアス
3.Insertion損失:
1~100MHz:-最高1.0dB
4.Return損失(dB分):
1~30MHz:- 16 30~60MHz:- 12
60~80MHz:- 10
5.Crosstalk (dB分):
1~30MHz:- 40 30~60MHz:- 35
60~100MHz:- 30
6.CMR (dB分):
1~50MHz:- 40 50~150MHz:- 30
7.Hipot:1500V AC 6S 1mA
8.Operating温度:-40℃~+85℃.



記述をテストして下さい SPEC 1 2 3 4 5 FREQをテストして下さい。
TX RX TX RX TX RX TX RX TX RX
OCL 350uH分 575 570 563 561 580 578 612 609 588 576 100KHz 0.1V 8mA
回して下さい比率(±2%)を TX 1CT:1CT わかりました わかりました わかりました わかりました わかりました わかりました わかりました わかりました わかりました わかりました ---
RX 1CT:1CT
挿入損失 -1.0dB MAX -0.23 -0.22 -0.21 -0.20 -0.28 -0.22 -0.23 -0.24 -0.27 -0.22 1-65MHz
リターン・ロス -18dB分 -35.5 -33.1 -36.7 -37.6 -31.5 -30.4 -34.3 -31.1 -36.2 -33.6 1-10MHz
-14dB分 -28.2 -27.8 -29.2 -28.8 -28.5 -29.3 -28.8 -27.6 -26.9 -27.5 30MHz
-10dB分 -15.7 -14.9 -14.5 -14.1 -13.8 -14.7 -15.2 -14.5 -16.2 -14.8 60-100MHz
混線 -35dB分 -42.4 -40.7 -38.1 -40.4 -38.6 1-60MHz
-30dB分 -36.4 -34.0 -33.6 -37.1 -33.9 60-100MHz
共通モード拒絶 -20dB分 -38.1 -35.6 -39.5 -37.1 -37.1 -33.7 -36.7 -38.3 -33.6 -35.8 1-130MHz
Hipotの分離 1500Vrms分 わかりました わかりました わかりました わかりました わかりました わかりました わかりました わかりました わかりました わかりました PRIへのSEC
