> 製品 > 分離した磁気変圧器 > Bothhand TS7010のイーサネット変圧器10の基盤-共通のチョークとのT SMD

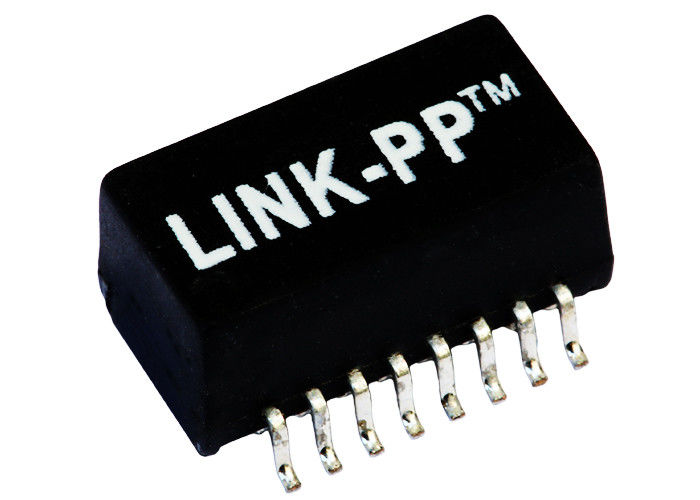

Bothhand TS7010のイーサネット変圧器10の基盤-共通のチョークとのT SMD

プロダクト細部

起源の場所: 広東省、中国

ブランド名: LINK-PP

証明: UL,RoHS,Reach,ISO

モデル番号: TS7010

支払及び船積みの言葉

最小注文数量: 400/2000/10K/25K

価格: $0.06-$3.2

パッケージの詳細: T&R

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 3KK/Month

最もよい価格を得なさい
ハイライト:

イーサネット分離の変圧器

,

LAN分離した変圧器

PN.1:
TS7010
変圧器のタイプ:
分離およびデータ インターフェイス
回転比率:
1CT: 1CT
サイズ/次元:
12.70mm L x7.15mm W
ヒポット:
1500v
量産:
LP356SMNLE
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
PN.1:
TS7010
変圧器のタイプ:
分離およびデータ インターフェイス
回転比率:
1CT: 1CT
サイズ/次元:
12.70mm L x7.15mm W
ヒポット:
1500v
量産:
LP356SMNLE
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
Bothhand TS7010のイーサネット変圧器10の基盤-共通のチョークとのT SMD

共通のチョークとのBothhand TS7010のイーサネット変圧器10 BASE-T SMD


Bothhand TS7010

十字LP356SMNLE

10B変圧器

データ用紙/価格/Specification/3D



特徴



16 IEEE 802.3との迎合的へのPIN SMDのパッケージ
標準。
FCCに会う共通のチョークとB及びCISPR B.を分類して下さい。
モデルは10のBASE-Tのトランシーバーとインターフェイスして利用できます。
IRのオーブン プロセスと互換性がある。


電気指定@ 25°C


1.Turns比率:
 TX=1CT∶1CT RX=1CT∶1CT
2.Pri OCL:350uH分
 @100KHz、0.1V、斜めの8mADC。
3.Insertion損失:
 1-100MHz:- 1.15dB MAX
4.Return損失(dB分):
 1-30MHz:- 18 30-60MHz:- 14
 60-80MHz:- 12
5.Crosstalk:
 1-100MHz:- 38dB分
6.CMRR:1-100MHz:- 40dB TYP
7.Hi鍋:1500Vrms @0.5mA
8.Operating温度:0℃~70℃/-40℃~+85℃


共通のチョークとのBothhand TS7010のイーサネット変圧器10 BASE-T SMD
H2001DG  C855-2B4R-54 HX2326FNL 0879-2C6R-54
HX1225FNL 7490101120 HX2326NL  HX2326FNL
0826-1X4T-43-F 0810-2H6R-28-F 0811-2X4R-28-F 0854-2X8R-GK-F
HX2326NL  20PT1024X LF 7490101120 0895-2X6R-GK
13F-2010CNL H2001DG  S560-6600-GG S553-6500-43
7490101120 H2001DG  LP41606NL    S553-6500-44
H2001DG  S553-6500-E2 S560-6600-GK 13F-2010CNL
S553-1084-11 LP41654ANL S560-6600-GM S553-6500-55
S553-1506-AE S553-6500-E4 S560-6600-GV S553-6500-58
LP41654ANL S553-6500-E5 H2001DG  7490101120



注:
     SOHO (ADSLのようなサポート アプリケーションへの1.Designed、
       変復調装置)、LANマザーボード(LOM)、ハブおよびスイッチ。
     2.Withさまざまな回転比率。
     260℃%%P5℃を評価する3.RoHS " NL」のピークのはんだ。
