プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: PA1736NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
PN: |
PA1736NL |
出力領域: |
95w |
高さ: |
最高11.4mm |
足跡: |
最高29.2mm x 21.8mm |
Toplogy: |
Forwardおよびフライバック |
大量生産: |

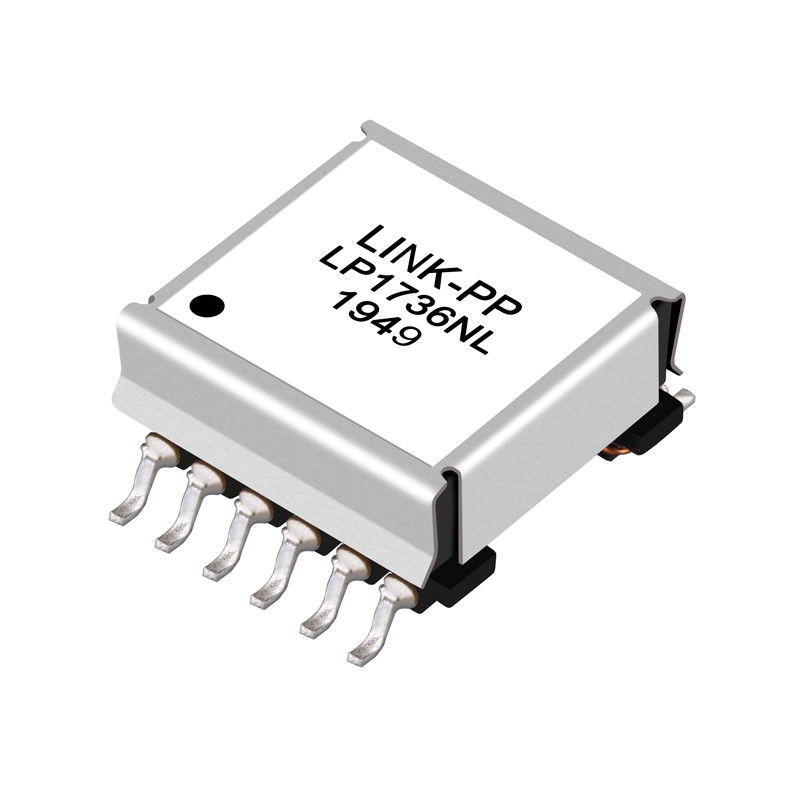

LP1736NL |
PN: |
PA1736NL |
出力領域: |
95w |
高さ: |
最高11.4mm |
足跡: |
最高29.2mm x 21.8mm |
Toplogy: |
Forwardおよびフライバック |
大量生産: |
LP1736NL |
| PA1736NLの=> LP1736NL | フライバックの変圧器 | フライバック進めれば |
|---|
注:
高周波ワイヤー傷の変圧器
1. 部品の温度は（温度の上昇と包囲された）の内であるなります
示された実用温度範囲。
2。上の変圧器および誘導器は脈拍の力によってテストされ、承認されました
ICパートナーは適切なデータ用紙または評価板ドキュメンテーションで土地を選定され、
これらの会社。どのICとおよびIC組むか定めるためには上と一致させます
脈拍の部品番号は相談します脈拍のウェブサイトのICの相互参照に喜びます。
3。フライバックの地勢学の適用のために、変圧器がことを保障することは必要です
適用で飽和させて下さい。ピーク磁束密度（Bpk）は2700Gaussの下に残るべきです。
ピーク密度を計算するためには、次の方式を使用して下さい:
Bpk （Gauss） = K1_Factor * （a） Ipk
4。高いボルト秒の適用では、変圧器の中心の損失を計算することは重要です。
おおよその変圧器の中心の損失は次のように計算することができます:
CoreLoss （w） = 1.32E-13 * （Freq_kHz） * （ΔB_Gauss）
ΔBが次のように計算することができるところ:
フライバックの地勢学のため:ΔB = K1_Factor * （a）
前方地勢学のため:ΔB = K1_Factor *ボルトµsec
5. 任意テープ及び巻き枠の包装は部品へ「T」の接尾辞を加えることによって発注することができます
数（すなわちPA0273NLはPA0273NLTになります）。脈拍は業界標準テープに従います
そして巻き枠の指定EIA481。このプロダクトのためのテープにそして巻き枠は幅（W=44mm）があります、
（Po=32mm）深さ（Ko=11.78mm）を投げて下さい。
6。「NL」は示しますRoHS迎合的な部品番号を接尾辞として付けます。非NLによって接尾辞として付けられる部品はあります
必ずしも迎合的なRoHSはしかしNLと電気でそして機械的に同等です
版。部品番号に「NL」がなかったら、RoHS迎合的な版接尾辞として付けて下さい
要求されましたり、供給のための脈拍に連絡します。
| PA1736NLのフライバックの変圧器の高周波ワイヤーは変圧器SMT 12Pinsを傷つけます | |||
|---|---|---|---|
| PA0273NL | PA1477NL | PA1835NL | PA2291NL |
| PA0751NL | PA1558NL | PA1836NL | PA2398NL |
| PA0769NL | PA1692NL | PA1837NL | PA2041NL |
| PA1066NL | PA1735NL | PA2047NL | PB2089NL |
| PA1366NL | PA1736NL | PA2053NL | PA1736NL |
PA1736NLのフライバックの変圧器の高周波ワイヤーは変圧器SMT 12Pinsを傷つけます
