> 製品 > 分離した磁気変圧器 > 16のピンPA1279NLが付いている1つの港LAN分離の変圧器フィルター磁気モジュール

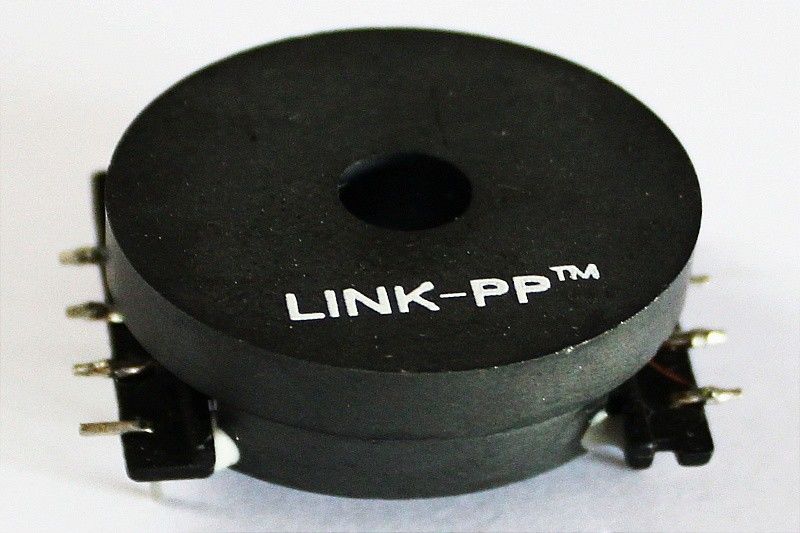

16のピンPA1279NLが付いている1つの港LAN分離の変圧器フィルター磁気モジュール

プロダクト細部

起源の場所: 広東省、中国

ブランド名: LINK-PP

証明: UL,RoHS,Reach,ISO

モデル番号: PA1279NL

支払及び船積みの言葉

最小注文数量: 400/2000/10K/25K

価格: $0.06-$3.2

パッケージの詳細: T&R

受渡し時間: 標準的

支払条件: TT、NET30/60/90幾日

供給の能力: 3KK/Month

最もよい価格を得なさい
ハイライト:

イーサネット分離の変圧器

,

ネットワークの変圧器

部品番号:
PA1279NL
プロジェクトの適用:
ネットワーク インターフェイス カード
Apllication:
10/100Base-T
元の Munafactuer:
LINK-PP
ピン ナンバー:
16
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
部品番号:
PA1279NL
プロジェクトの適用:
ネットワーク インターフェイス カード
Apllication:
10/100Base-T
元の Munafactuer:
LINK-PP
ピン ナンバー:
16
Archiviのdisponibili:
PDF/3D/ISG/Stp/Step/Datasheet
16のピンPA1279NLが付いている1つの港LAN分離の変圧器フィルター磁気モジュール
16のピンPA1279NLが付いている1つの港LAN分離の変圧器フィルター磁気モジュール

競争相手の相互参照

貿易業者
部品番号

製造業者

部品番号

製造業者 記述

PA1279NL

LPxxxNL

LINK-PP

PA1279NLのLAN変圧器10/100Base-Tのデュアル ポートの磁気学


シリーズ 変圧器のタイプ 適用 ラジオを回して下さい
変圧器 分離およびデータ インターフェイス 10/100の基盤T 1:1

土台のタイプ サイズ/次元 つく高さ- (最高) 単価
表面の台紙 5.715x28.448x16.002mm 5.715mm $0.39-0.69大量生産のために



速い細部



1.Single港LAN変圧器

2.ColiStructure:円環形状

3.100base-t変圧器

4.SMDの16のピン


10 / 100 BASE-TXは16のピンが付いている港LAN変圧器を選抜します




記述:



単一の港100の基盤tのイーサネット磁気変圧器



適用 LANイーサネット(PoE&NON PoE)
AutomDX はい
コメント RoHS迎合的なLPxxxNL
構成RX T、C
構成TX T、C
構造 移動型
港ごとの中心 4
港の数 単一
PCB PCB無し
パッケージ SMT
パッケージの高さ(インチ) 0.225または他
パッケージの高さ(mm) 5.715または他
パッケージの長さ(インチ) 1.12または他
パッケージの長さ(mm) 28.448または他
パッケージの幅(インチ) 0.63または他
パッケージの幅(mm) 16.002または他
迎合的なRoHS YES-RoHS-6
速度 10/100BASE-TX
温度 0から70/-40から+85
回転比率RX 1CT:1CT
回転比率TX 1CT:1CT



電気指定(25):

1. 回転Ratio50KHz、0.5V

     破片の側面:ラインside=1CT:1CT+_2%

2. インダクタンス(Ls) 100KHz、0.1Vの12mA DCバイアス:

破片の側面:350uH分

3. 挿入Loss1-100MHz:最高-1.4dB

4. 帰りLoss1-30MHz:-16dB分

           40MHz:-14.4dB分

           50MHz:-13.1dB分

           60-80MHz:-12dB分

           100MHz:-10dB分

5. 共通モード拒絶への差動:

           30MHz:-45dB分

            60MHz:-40dB分

           100MHz:-35dB分

6. Crosstalk30MHz:-40dB分

            60MHz:-35dB分

            100MHz:-30dB分

7. こんにちは鍋:1500Vrms分





適用:



、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置



比較優位:



経験16年の生産の、

2600スタッフ、

100%テスト

適用範囲が広い受渡し時間
