プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: 24SH10410 HF
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
部品番号: |
24SH10410 HF |
十字 PN: |
LP5004NL |
パッケージ: |
smd |
港ごとの中心: |
8 |
温度: |
0から70 |
アプリケーション: |
LANイーサネット（非PoE） |
部品番号: |
24SH10410 HF |
十字 PN: |
LP5004NL |
パッケージ: |
smd |
港ごとの中心: |
8 |
温度: |
0から70 |
アプリケーション: |
LANイーサネット（非PoE） |

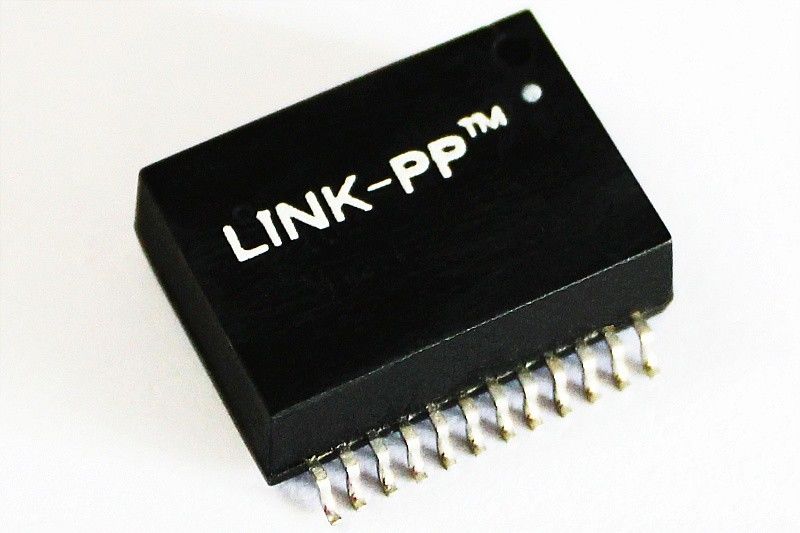

1. 単一の港LAN変圧器
2. ColiStructure: 円環形状
3. 1000base-t変圧器
4. SMDの24のピン
10 / 100つ/1000BASE-TXは24のピンが付いている港LAN変圧器を選抜します
単一の港ギガビットのイーサネット磁気変圧器
| 適用 | LANイーサネット（非PoE） |
| AutomDX | はい |
| コメント | RoHS迎合的なLP5004NL |
| 構成RX | T、C |
| 構成TX | T、C |
| 構造 | 移動型 |
| 港ごとの中心 | 8 |
| 港の数 | 単一 |
| PCB | PCB無し |
| パッケージ | SMD |
| パッケージの高さ（インチ） | 0.260または他 |
| パッケージの高さ（mm） | 6.60または他 |
| パッケージの長さ（インチ） | 0.697または他 |
| パッケージの長さ（mm） | 17.70または他 |
| パッケージの幅（インチ） | 0.65または他 |
| パッケージの幅（mm） | 16.51または他 |
| 迎合的なRoHS | YES-RoHS-6 |
| 速度 | 10/100/1000BASE-TX |
| 温度 | 0から70 |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
| 主要なP/N | LP5004NL、等 |
電気指定（25）:
1. 回転Ratio50KHz、0.5V
破片の側面:ラインside=1CT:1CT+_2%
2. インダクタンス（Ls） 100KHz、0.1Vの12mA DCバイアス:
破片の側面:350uH分
3. 挿入Loss1-100MHz:最高-1.4dB
4. 帰りLoss1-30MHz:-16dB分
40MHz:-14.4dB分
50MHz:-13.1dB分
60-80MHz:-12dB分
100MHz:-10dB分
5. 共通モード拒絶への差動:
30MHz:-45dB分
60MHz:-40dB分
100MHz:-35dB分
6. Crosstalk30MHz:-40dB分
60MHz:-35dB分
100MHz:-30dB分
7. こんにちは鍋:1500Vrms分
、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置
経験16年の生産の、
2600スタッフ、
100%テスト
適用範囲が広い受渡し時間
