プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: H2017NLT/H2017NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
イーサネット: |
10/100 速い |
poe: |
350 ma |
ポート: |
4 |
ヒポット: |
1500v |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
PN.1: |
H2017NL |
PN.2: |
H2017NLT |
イーサネット: |
10/100 速い |
poe: |
350 ma |
ポート: |
4 |
ヒポット: |
1500v |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |

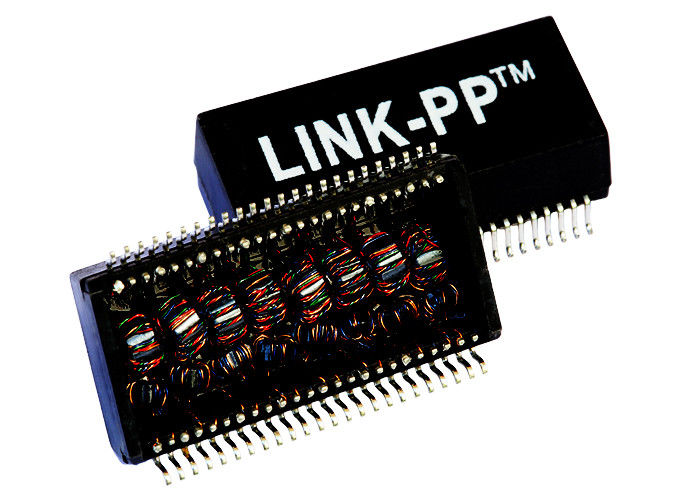

1.Quad港LAN変圧器
2.ColiStructure: 円環形状
3.100base-t変圧器
4.SMD、48pins
245°C°°を評価する5.RoHSピークの退潮の温度
6.IEEE 802.3af/ANSI X3.263の迎合的な性能
IP電話またはスイッチ塗布のための7.Designed
| 適用 | LANイーサネット（PoE&NON PoE） |
| AutomDX | はい |
| コメント | RoHS迎合的なLP5018NL |
| 構成RX | T、C |
| 構成TX | T、C |
| 構造 | 移動型 |
| 港ごとの中心 | 4 |
| 港の数 | クォード |
| PCB | PCB無し |
| パッケージ | SMT |
| パッケージの高さ（インチ） | 0.285または他 |
| パッケージの高さ（mm） | 7.24または他 |
| パッケージの長さ（インチ） | 1.094または他 |
| パッケージの長さ（mm） | 27.81または他 |
| パッケージの幅（インチ） | 0.60または他 |
| パッケージの幅（mm） | 15.24または他 |
| 迎合的なRoHS | YES-RoHS-6 |
| 速度 | 10/100BASE-TX |
| 温度 | 0から70 |
| 回転比率RX | 1CT:1CT |
| 回転比率TX | 1CT:1CT |
| 主要なP/N | LP5018NL、等 |
電気指定（25）
1. 回転Ratio50KHz、0.5V
破片の側面:ラインside=1CT:1CT+_2%
2. インダクタンス（Ls） 100KHz、0.1Vの12mA DCバイアス:
破片の側面:350uH分
3. 挿入Loss1-100MHz:最高-1.4dB
4. リターン・ロス
1-30MHz:-16dB分
40MHz:-14.4dB分
50MHz:-13.1dB分
60-80MHz:-12dB分
100MHz:-10dB分
5. 共通モード拒絶への差動:
30MHz:-45dB分
60MHz:-40dB分
100MHz:-35dB分
6. 混線
30MHz:-40dB分
60MHz:-35dB分
100MHz:-30dB分
7. こんにちは鍋:1500Vrms分
適用:
、PCカード ハブのようなネットワーキングおよび通信設備のために使用される、スイッチ、ルーター、PC Mainboard、SDH、PDHのIPの電話、xDSLの変復調装置
| H2017NL/H2017NLTのPCのMainboard LAN変圧器1500VrmsのネットワーキングLP5018NL | |||
|---|---|---|---|
| H1187NL | H1187NLT | H2008NL | H2008NLT |
| H1197NL | H1197NLT | H2009NL | H2009NLT |
| H2019NL | H2019NLT | H2014NL | H2014NLT |
| H2005ANL | H2005ANLT | H2017NL | H2017NLT |
| H2006ANL | H2006ANLT | HX2019NL | HX2019NLT |
