プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO
モデル番号: H1197NL
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
モデル: |
H1197NL |
部門: |
変圧器音声及び信号 |
周波数範囲: |
1つのMHzから100つのMHz |
適用: |
イーサネット磁気モジュール上の力 |
終了様式: |
SMD/SMT |
solationの電圧:: |
1.5kV |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
モデル: |
H1197NL |
部門: |
変圧器音声及び信号 |
周波数範囲: |
1つのMHzから100つのMHz |
適用: |
イーサネット磁気モジュール上の力 |
終了様式: |
SMD/SMT |
solationの電圧:: |
1.5kV |
Archivi Disponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
| XFRMの1:1 SMT | H1197NLの変圧器 | H1197NLDatasheet/価格/十字 | H1197NLの指定 |

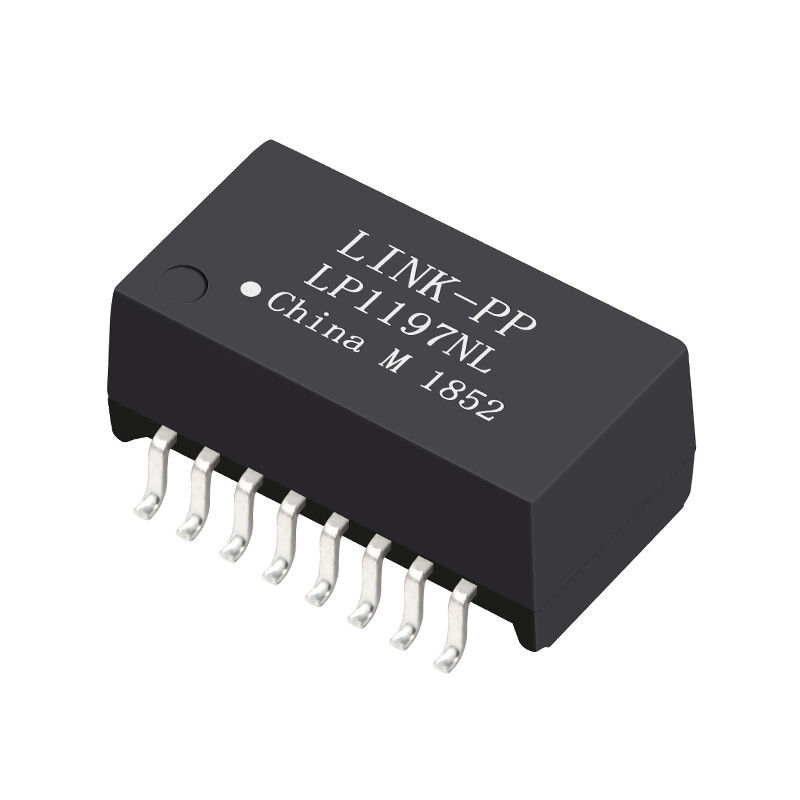

LP1197NLの同等の部品/十字の多用性がある指定
電気指定@25℃
1.Insertion損失:
1-100MHz:-最高1.2dB
2.Return損失:
1-30MHz:- 16dB分
40MHz:- 14dB分
50MHz:- 13dB分
60-80MHz:- 12dB分
3.Crosstalk:
30MHz:- 45dB分
60MHz:- 40dB分
100MHz:- 35dB分
共通モード拒絶への4.Differential:
30MHz:- 43dB分
60MHz:- 37dB分
100Mhz:- 33dB分
5.Isolation電圧:1500Vrms
6.Operating温度:-40℃~+85℃.
注:
LAN磁気学の変圧器/LANの変圧器シート
LAN分離した変圧器モジュール/LANの変圧器私達Rj45Lan 10/100のbaset
変圧器のイーサネット/LAN変圧器
SOHO （ADSLの変復調装置）、LANマザーボード（LOM）、ハブおよびスイッチのようなサポート アプリケーションに、設計した。
さまざまな回転比率と。
245℃を評価するRoHS " NL」のピークはんだ。
| イーサネット磁気モジュール上のXFRMの罪100Dの1:1 SMT H1197NLの変圧器力 | ||||
|---|---|---|---|---|
| XF10B1Q1 | H1197NL | XFGIB1009 | XF35066B1 | XFATM8Q11A |
| XF10B1Q1A | XF20064B2 | XFGIB1009POL | XF3506SIP | XFATM8Q12 |
| XF10B1Q2 | XF20064B3 | XFGIB100B | XF3506T2 | XFATM8Q12A |
| XF10B1Q3 | XF20064B4 | XFGIB100C | XF3506T4 | XFATM8Q13 |
| XFVOIP-02 | H1197NL | XFGIB100HP | XF5100T4 | XFATM8Q13A |
| XFVOIP-03 | XF20064CS | H1197NL | XF5208Q1 | XFATM8Q14 |
| XFVOIP-03Q | XF20064CS1 | XFGIB100MA | XF5208Q2 | XFATM8Q14A |
| XFVOIP-04 | XF20064CS3 | XFGIB100MB | XF5208Q3 | XFATM8Q14D |
| XFVOIP-05 | XF20064R | XFGIB100POL | XF5208Q4 | XFATM8Q15A |
| XFVOIP-05Q | XF20065A | XFGIB1011 | XF6611TX | XFATM8Q15C |
| XFVOIP-06 | XF20065B | H1197NL | XF6611TX1 | XFATM8Q16 |
| XFVOIP-07 | XF200667B | XFGIB1012POL | XF6611TX1B | XFATM8Q1IT |
| XFVOIP-07A | XF200667D | XFGIB1013 | XF6611TX1P | XFATM8Q2 |
| XFVOIP-08 | XF200668B | XFGIC100 | XF6611TX2 | XFATM8Q22 |
| XFVOIP-09 | XF200669B | XFGIC100POL | XF6611TX2B | XFATM8Q24 |
| XFVOIP5-STACK8-4 | XF20066B | H1197NL | XF6611TX2P | XFATM8Q25 |
| XF6001 | XF2006A | XFGID100POL | XF6611TXB | XFATM8Q26 |
| XF6003 | XF6007 | XFGIF100 | XF6611TXP | XFATM8Q3 |
| XF6003A | XF6007A | XFGIH100 | XF6612TX | XF6612TX2P |
| XF6004 | XF6017 | XFGIJ100POL | XF6612TX1 | XF6612TX3B |
| XF6005 | XFEPIG-01 | XFVOIP-01 | XF6612TX1B | XF6612TX3M |
| XF6005B | XFEPIG-02 | XFEPIG-03A | XF6612TX1P | XF6612TX4 |
