プロダクト細部
起源の場所: 広東省、中国
ブランド名: LINK-PP
証明: UL,RoHS,Reach,ISO

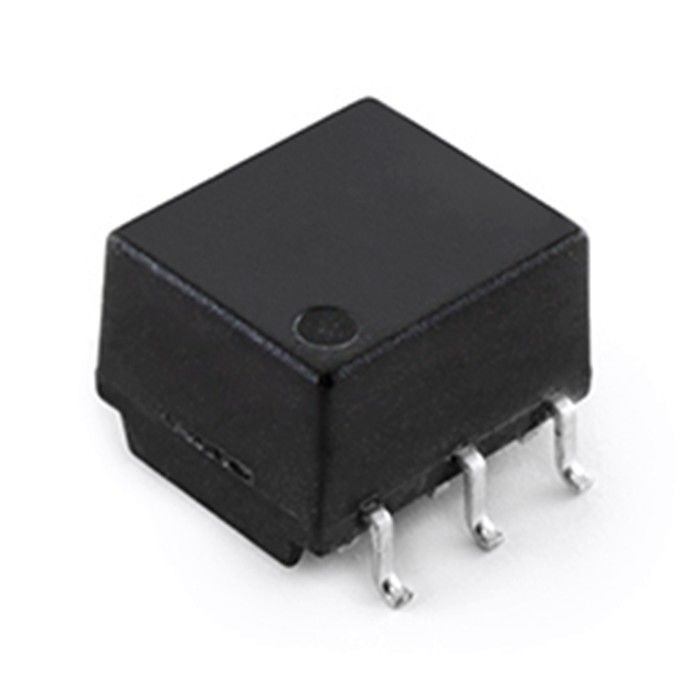

モデル番号: HMU2103NL/HMU2103NLT
支払及び船積みの言葉
最小注文数量: 400/2000/10K/25K
価格: $0.06-$3.2
パッケージの詳細: T&R
受渡し時間: 標準的
支払条件: TT、NET30/60/90幾日
供給の能力: 3KK/Month
PN: |
HMU2103NL/HMU2103NLT |
ポート: |
シングル |
poe: |
なし |
マウント: |
smd |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
部品番号: |
BMSの変圧器/チョーク |
PN: |
HMU2103NL/HMU2103NLT |
ポート: |
シングル |
poe: |
なし |
マウント: |
smd |
Archiviのdisponibili: |
PDF/3D/ISG/Stp/Step/Datasheet |
部品番号: |
BMSの変圧器/チョーク |
| BMSの変圧器、2 CH、1000ボルト、+125°C、SMT迎合的な、AEC-Q200 Rohs | |
| 脈拍の部品番号 | HMU2102NL/HMU2102NLT |
| 部分の状態 | 活動的 |
| Qualitication | AEC-Q200ごと |
| 適用LAN | BMSの変圧器/チョーク |
| 構造 | 開いたフレーム |
| 分離の電圧 | 30秒の4300 VDC |
| チャネルの数 | 2 |
| パッケージ | SMT |
| 絶縁抵抗 | 400のMegaohms最低 |
| 定常電圧 | 15年間1000 VDC |
| インダクタンス | 150µH分、最高370µH |
| 迎合的なRohs | YES-RoHS-6 |
| 実用温度 | - 40℃への+125℃ |
| 保管温度 | - 50℃への+125℃ |
| パッケージの高さ（インチ） | 0.192 |
| パッケージの高さ（mm） | 4.88 |
| パッケージの長さ（インチ） | 0.583 |
| パッケージの長さ（mm） | 14.81 |
| パッケージの幅（インチ） | 0.579 |
| パッケージの幅（mm） | 14.7 |
| 回転比率 | 1.00 + 2% |
| 極性 | 設計図ごと |
LAN変圧器モジュール
長方形の脈拍の伝達のためのワイヤーで縛られたLANsの必要性の脈拍の変圧器。慣習的な変圧器のように、脈拍の変圧器は第一次および二次巻上げを用いる中心から成っています。ガルバニック分離はラインのDCバイアスから敏感なICおよびネットワーク装置を保護するのに役立ちます。
それらが多くの異なった頻度部品を含んでいる脈拍の波を送信しなければならないのでフーリエ変換に起因します、中心は低い損失を特色にし、広い周波数範囲を渡る脈拍の波形ひずみを防がなければなりません。これらの要求に応じるためには、LINK-PPは高性能を使用してLAN脈拍の変圧器の成長しました。
共通モード騒音の侵入か流出を抑制するためには、LAN脈拍の変圧器は共通モード チョークによって普通脈拍の変圧器モジュールを形作るように結合されます。
このモジュールは、それから、RJ-45コネクターでコネクター モジュール（図1）を形作るために埋め込まれます。従って、標準的なRJ-45コネクターの使用のために、LAN脈拍の変圧器はまた非常に密集しなければなりません。
私達の顧客:
•テキサス・インスツルメント
LINK-PPはチタニウムの好まれた製造者です。
チタニウムのウェブサイトを訪問する歓迎:http://www.ti.com/tool/beaglebk#0
BeagleBone板の私達のロゴ「LINK-PP」を見ます。
•Intel
LINK-PPはIntelの好まれた製造者です。
LINK-PP LPJG16314A4NLはIntelの最高MinnowBoardで使用されます。
FAQ
Q:どの位受渡し時間か。
A:RJ45/RJ11シリーズ:12~20日
SFPシリーズ:25~30の幾日USBシリーズ:7~15日
コネクター:7~15日
Q:私はいかに引用語句を得てもいいですか。
A:私達があなたの細部の条件を知っていれば私達が右の項目を推薦することは有用です
（港かの、保護されるかまたは、導かれるか、または二重ledsの数、変圧器等の有無にかかわらず非保護されて）。
デッサンおよび引用語句はそれに応じて送られます。当然、それは私達にあなたのデッサンがあれば最もよいです。
Q:私はサンプルがあってもいいですか。
A:サンプルは評価のために利用できます。
Q:OEM及びODMは利用できますか。
A:OEM&ODMは歓迎されています。
